Technisches Handbuch

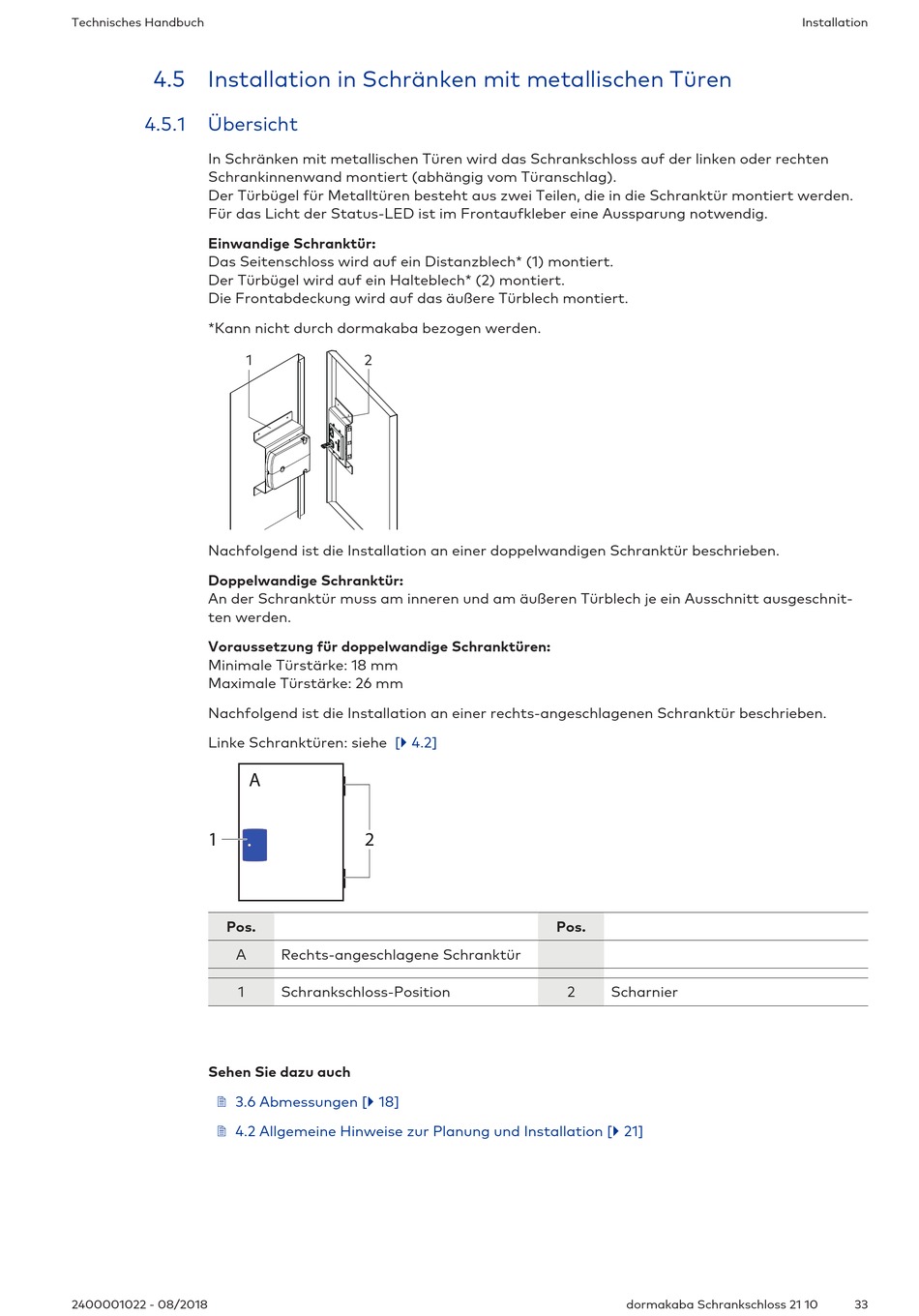

4.5 Installation in Schränken mit metallischen Türen
4.5.1 Übersicht
In Schränken mit metallischen Türen wird das Schrankschloss auf der linken oder rechten
Schrankinnenwand montiert (abhängig vom Türanschlag).
Der Türbügel für Metalltüren besteht aus zwei Teilen, die in die Schranktür montiert werden.
Für das Licht der Status-LED ist im Frontaufkleber eine Aussparung notwendig.
Einwandige Schranktür:
Das Seitenschloss wird auf ein Distanzblech* (1) montiert.
Der Türbügel wird auf ein Halteblech* (2) montiert.
Die Frontabdeckung wird auf das äußere Türblech montiert.
*Kann nicht durch dormakaba bezogen werden.
Nachfolgend ist die Installation an einer doppelwandigen Schranktür beschrieben.
Doppelwandige Schranktür:
An der Schranktür muss am inneren und am äußeren Türblech je ein Ausschnitt ausgeschnit-
ten werden.
Voraussetzung für doppelwandige Schranktüren:
Minimale Türstärke: 18 mm
Maximale Türstärke: 26 mm
Nachfolgend ist die Installation an einer rechts-angeschlagenen Schranktür beschrieben.
Linke Schranktüren: siehe
1
Pos.
A
1
Sehen Sie dazu auch
2 3.6 Abmessungen [} 18]
2 4.2 Allgemeine Hinweise zur Planung und Installation [} 21]
2400001022 - 08/2018
1 2
[} 4.2]
A
2
Rechts-angeschlagene Schranktür
Schrankschloss-Position
Pos.
2 Scharnier
dormakaba Schrankschloss 21 10
Installation
33
