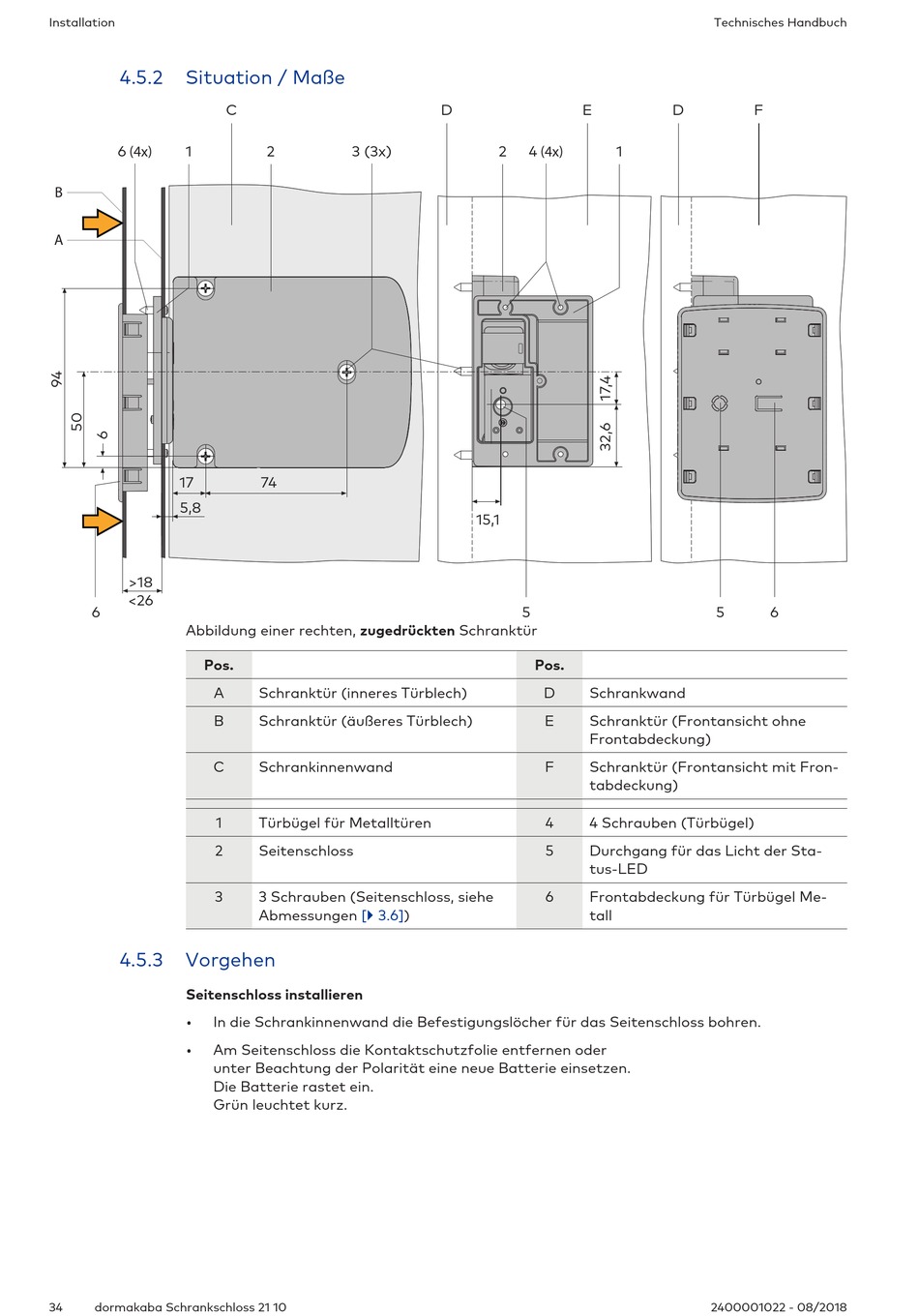

4.5.2 Situation / Maße
6 (4x) 1
B
A
17
5,8
>18
<26
6
Abbildung einer rechten, zugedrückten Schranktür
Pos.
A
B
C
1
2
3
4.5.3

Vorgehen

Seitenschloss installieren
• In die Schrankinnenwand die Befestigungslöcher für das Seitenschloss bohren.
• Am Seitenschloss die Kontaktschutzfolie entfernen oder
unter Beachtung der Polarität eine neue Batterie einsetzen.
Die Batterie rastet ein.
Grün leuchtet kurz.
34 dormakaba Schrankschloss 21 10
C
2 3 (3x)
74
Schranktür (inneres Türblech)
Schranktür (äußeres Türblech)
Schrankinnenwand
Türbügel für Metalltüren
Seitenschloss
3 Schrauben (Seitenschloss, siehe
Abmessungen [} 3.6])
D E
2 4 (4x)
15,1
5
Pos.
D Schrankwand
E Schranktür (Frontansicht ohne
Frontabdeckung)
F Schranktür (Frontansicht mit Fron-
tabdeckung)
4 4 Schrauben (Türbügel)
5 Durchgang für das Licht der Sta-
tus-LED
6 Frontabdeckung für Türbügel Me-
tall
