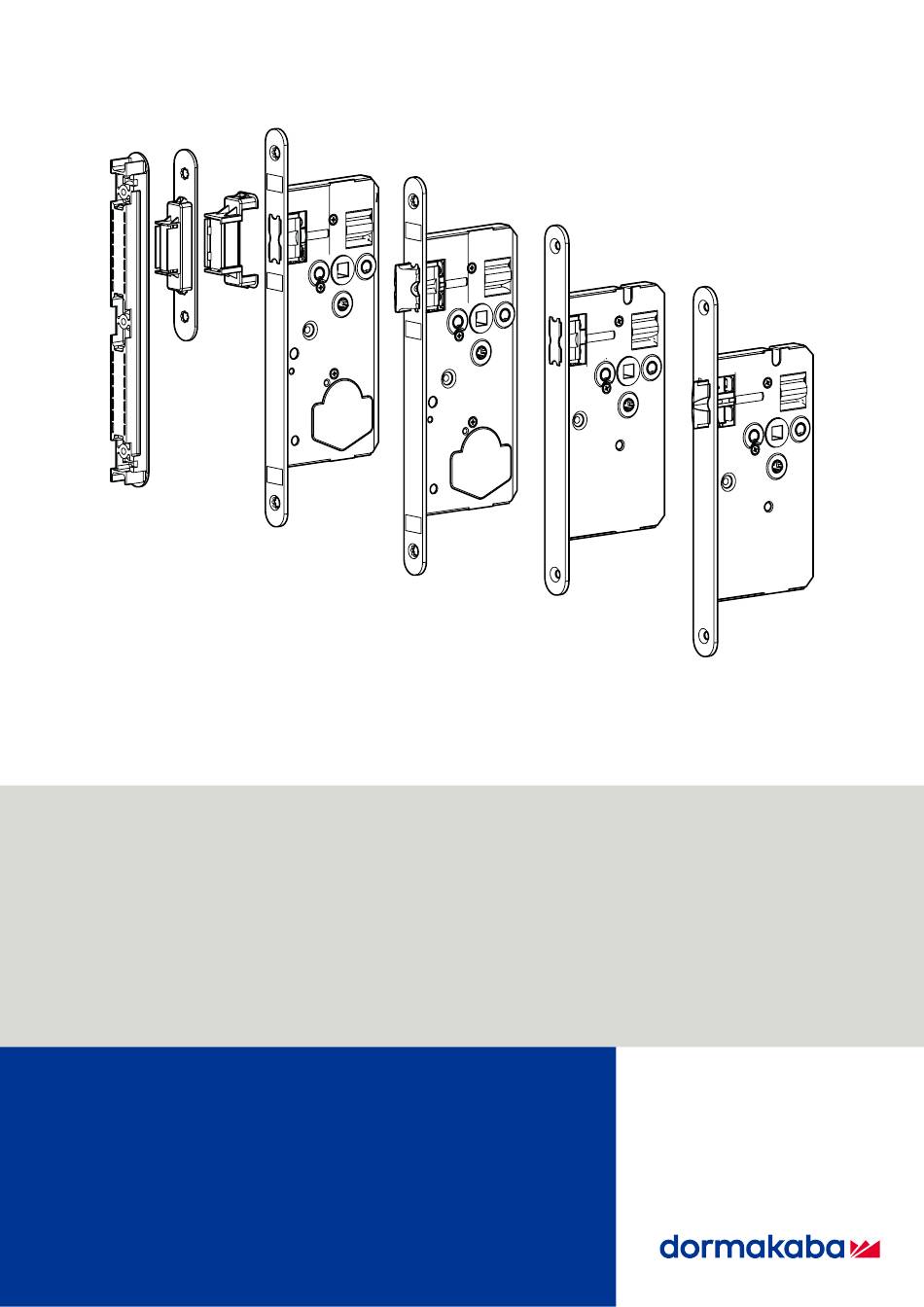

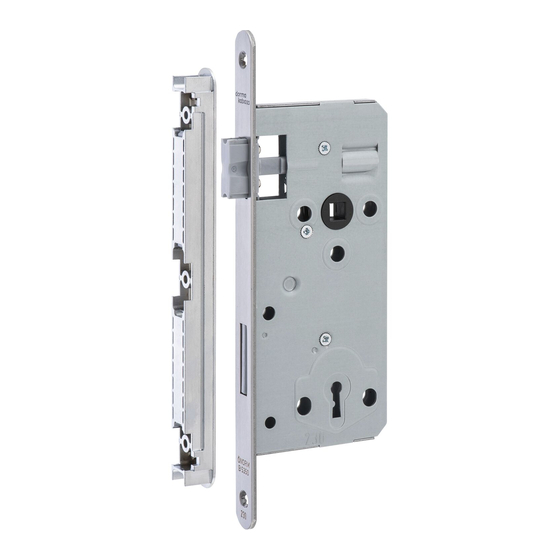

- Seite 1 Türschloss Serie solo MAF (Magnetfalle) und KUF (Kunststofffalle) Installations- und Wartungsanleitung IM_serie.solo_201907_de...
- Seite 2 Copyright © dormakaba 2019 Alle Rechte vorbehalten. Diese Dokumentation darf ohne schriftliche Genehmigung der dormakaba Schweiz AG auf keine Weise reprodu- ziert oder anderweitig weiterverwendet werden. Alle Namen und Logos von Produkten und Dienstleistungen Dritter sind Eigentum der jeweiligen Rechtsinhaber.
-
Seite 3: Inhaltsverzeichnis
Installations- und Wartungsanleitung Inhaltsverzeichnis Inhaltsverzeichnis Zu diesem Dokument 5 Gültigkeit 5 Zielgruppe 5 Zweck und Ziel 5 Gefahrenhinweise 5 Hinweise 5 Allgemeine Informationen 6 Sicherheitshinweise 6 Bestimmungsgemäße Verwendung 6 Garantie und Gewährleistung 6 Schlosstypen und ihre Abmaße 7 ÖNORM Türschloss solo/MAF (mit Magnetfalle) 7 DIN Türschloss solo/MAF (mit Magnetfalle) 8... - Seite 4 Inhaltsverzeichnis Installations- und Wartungsanleitung Wichtige Hinweise 25 Entsorgung 27 Entsorgung der Verpackung 27 Entsorgung von Türschlössern 27 Türschloss Serie solo IM_serie.solo_201907_de...
-
Seite 5: Zu Diesem Dokument
Installations- und Wartungsanleitung Zu diesem Dokument 1 Zu diesem Dokument 1.1 Gültigkeit Diese Anleitung beschreibt die Installation und Wartung von Türschlössern der Serie solo und ist bis auf Widerruf gültig. 1.2 Zielgruppe Diese Anleitung richtet sich an geschultes Fachpersonal für Installation (Einbau) und Wartung von Türschlössern. -
Seite 6: Allgemeine Informationen
Die ÖNORM Türschlösser sind für den Einbau in Türen nach ÖNORM B 5330 und die DIN Tür- schlösser für den Einbau in Türen nach DIN 18101 ausgelegt. 2.3 Garantie und Gewährleistung Es gelten die allgemeinen Geschäftsbedingungen der dormakaba Austria GmbH. Durch Öffnen des Türschlosses erlischt jeder Haftungs- bzw. Garantieanspruch gegenüber dormakaba! Türschloss Serie solo... -
Seite 7: Schlosstypen Und Ihre Abmaße
Installations- und Wartungsanleitung Schlosstypen und ihre Abmaße 3 Schlosstypen und ihre Abmaße 3.1 ÖNORM Türschloss solo/MAF (mit Magnetfalle) ☐8/☐8,5 ☐5 IM_serie.solo_201907_de Türschloss Serie solo... -
Seite 8: Din Türschloss Solo/Maf (Mit Magnetfalle)
Schlosstypen und ihre Abmaße Installations- und Wartungsanleitung 3.2 DIN Türschloss solo/MAF (mit Magnetfalle) ☐8/☐8,5 ☐5 Türschloss Serie solo IM_serie.solo_201907_de... -
Seite 9: Önorm Türschloss Solo/Kuf (Mit Kunststofffalle)
Installations- und Wartungsanleitung Schlosstypen und ihre Abmaße 3.3 ÖNORM Türschloss solo/KUF (mit Kunststofffalle) ☐8/☐8,5 ☐5 IM_serie.solo_201907_de Türschloss Serie solo... -
Seite 10: Din Türschloss Solo/Kuf (Mit Kunststofffalle)
Schlosstypen und ihre Abmaße Installations- und Wartungsanleitung 3.4 DIN Türschloss solo/KUF (mit Kunststofffalle) ☐8/☐8,5 ☐5 Türschloss Serie solo IM_serie.solo_201907_de... -
Seite 11: Schließbleche Und Ihre Maße
Installations- und Wartungsanleitung Schließbleche und ihre Maße 4 Schließbleche und ihre Maße Schließbleche für Türschlösser solo/KUF siehe dormakaba Produktkatalog! 4.1 2-fach verstellbares Fallenschließblech SB*/MAG120.20.2,0/ * für solo/MAF 4.2 4-fach verstellbares Schließblech SB*/MAG/VAR/* für solo/ IM_serie.solo_201907_de Türschloss Serie solo... -
Seite 12: Installation
Installation Installations- und Wartungsanleitung 5 Installation ACHTUNG Die in diesem Kapitel angeführten Ausfräs- und Positionsmaße sind unbedingt einzuhalten! 5.1 Anforderung an die Tür 5.1.1 Position der Schlosstasche ÖNORM Türschlösser der SErie solo sind für den Einbau in Türen nach ÖNORM B 5330 ausge- legt. -
Seite 13: Ausfräsung Für Türschloss Serie Solo Nach Din
Installations- und Wartungsanleitung Installation 5.2.2 Ausfräsung für Türschloss Serie solo nach DIN IM_serie.solo_201907_de Türschloss Serie solo... -
Seite 14: Bohrbild Für Rosetten
Installation Installations- und Wartungsanleitung 5.3 Bohrbild für Rosetten ACHTUNG Befestigungsbohrungen für Rosetten und Bohrungen für den Versperrmechanismus dürfen auf keinen Fall bei eingebautem Türschloss gebohrt werden! Türschloss Serie solo IM_serie.solo_201907_de... -
Seite 15: Anforderungen An Den Türrahmen
Installations- und Wartungsanleitung Installation 5.4 Anforderungen an den Türrahmen 5.4.1 Schließblechposition solo/MAF nach ÖNORM 5.4.2 Schließblechposition solo/MAF nach DIN IM_serie.solo_201907_de Türschloss Serie solo... -
Seite 16: Falleneingriff Solo/Maf
Installation Installations- und Wartungsanleitung 5.4.3 Falleneingriff solo/MAF Funktionsfuge (Abstand Stulp zu Schließblech) ACHTUNG Falleneingriff und Funktionsfuge (Falzluft) sind wie dargestellt einzuhalten! Bei stumpfen Türen ist die Funktion laut Darstellung zu überprüfen! Bei Türen mit Falz, muss die Schlossposition (Schlossmitte zur Innen- bzw Außenseite der Tür) nach ÖNORM B 5330 Teil 1 zwischen 13 und 14 mm liegen! 5.4.4 Falleneingriff solo/KUF... -
Seite 17: Gegenüberstellung Der Positionierung Solo/Din/Maf Und Kuf Zu Din 18101
Installations- und Wartungsanleitung Installation 5.5 Gegenüberstellung der Positionierung solo/DIN/MAF und KUF zu DIN 18101 +0,5 +0,5 +0,5 25,5 25,5 25,5 19,4 19,1 20,5 4 (Funktionsfuge) solo/DIN/MAF Position lt. DIN +0,5 4 (Funktionsfuge) solo/DIN/KUF Position lt. DIN +0,5 Lt. DIN 18101 +0,5 IM_serie.solo_201907_de Türschloss Serie solo... -
Seite 18: Maße Für Schließblechausfräsung
Installation Installations- und Wartungsanleitung 5.6 Maße für Schließblechausfräsung 5.6.1 Ausfräsung für 2-fach verstellbares Fallenschließblech SB*/ MAG/120.20.2,0/* Türschloss Serie solo IM_serie.solo_201907_de... -
Seite 19: Ausfräsung Für 4-Fach Verstellbares Schließblech Sb*/Mag/Var
Installations- und Wartungsanleitung Installation 5.6.2 Ausfräsung für 4-fach verstellbares Schließblech SB*/MAG/VAR/* 5.6.3 Zargenausschnitt für Stahlzargeneinsatz ACHTUNG Stahlzargeneinsatz nur bei Ausführung Serie solo nach ÖNORM möglich! IM_serie.solo_201907_de Türschloss Serie solo... -
Seite 20: Befestigung Des Schlosses
Installation Installations- und Wartungsanleitung 5.7 Befestigung des Schlosses ACHTUNG Vor dem Festschrauben des Türschlosses in der Schlosstasche muss diese von Spänen gesäu- bert werden! Türschlösser der Serie solo mit Spanplattenschrauben 4x40 mm befestigen! Türschloss Serie solo IM_serie.solo_201907_de... -
Seite 21: Fallenschließblech Sb*/Mag/120.20.2,0/* Für Solo/Maf Einstellen
Installations- und Wartungsanleitung Installation 5.8 Fallenschließblech SB*/MAG/120.20.2,0/* für solo/MAF einstellen Gilt nicht für SB*/MAG/VAR/* Falle- bzw. Riegeleinsatz herausnehmen 1. Rasten oben und unten des Fallen bzw. Riegelein- satzes gleichzeitig drücken. 2. Fallen bzw. Riegeleinsatz nach vorne herausziehen. Fallen- bzw. Riegeleinsatz drehen und einsetzen 1. -
Seite 22: Stahlzargeneinsatz Montieren/Demontieren
Installation Installations- und Wartungsanleitung 5.9 Stahlzargeneinsatz montieren/demontieren ACHTUNG Mindesteinbautiefe 25 mm! 5.9.1 Montage Stahlzargeneinsatz in den Durchbruch der Stahlzar- ge einschieben. Eventuell Grate auf der Rückseite der Stahlzarge entfernen! Dabei müssen die Laschen des Stahlzargeneinsatzes hörbar in die Stahlzarge einrasten. ACHTUNG Um Verschmutzungen und Beschädigungen zu verhindern, muss zum Nacharbeiten er Stahl- zargenbombierung der Stahlzargeneinsatz demontiert werden! -
Seite 23: Demontage
Installations- und Wartungsanleitung Installation 5.9.2 Demontage Den kurzen Teil des Demontagewerkzeugs in die Bohrung der oberen Lasche einstecken (1). Anschließend das Demontagewerkzeug so lange vor- sichtig nach unten drücken (2), bis sich der Stahlzar- geneinsatz aus der Stahlzarge löst. Stahlzargeneinsatz mit Demontagewerkzeug etwas aus der Stahlzarge herausziehen. -
Seite 24: Wartungsinformationen
Wartungsinformationen Installations- und Wartungsanleitung 6 Wartungsinformationen Einmal jährlich die Befestigungsschrauben des Schlosses, des Schließblechs und des Beschlags bzw. der Rosetten auf Sitz kontrollieren und gegebenenfalls nachziehen! 6.1 Reinigung Bei der Reinigung von Türen muss unbedingt darauf geachtet werden, dass keine scharfen oder sauren Reinigungsmittel, Lösungsmittel etc. -
Seite 25: Wichtige Hinweise
Installations- und Wartungsanleitung Wichtige Hinweise 7 Wichtige Hinweise ACHTUNG Bei den folgenden Darstellungen in diesem Kapitel handelt es sich um Symboldarstellungen! Bei der Montage der Beschläge darf nicht durch das Schloss gebohrt werden, sondern es ist von beiden Seiten der Tür zu bohren! Es muss sichergestellt werden, dass durch das Bohren der Be- schlagslöcher keine Späne in den Schlosskasten gelangen kön-... - Seite 26 Wichtige Hinweise Installations- und Wartungsanleitung Der Drückerstift darf nicht mit Gewalt durch die Schlossnuss geschlagen werden! Bei Funktionsstörungen am Schloss immer den Kundendienst verständigen! Sobald Spuren von Gewalt am Beschlag sichtbar sind, muss der Beschlag ersetzt und das Schloss auf seine Funktion ge- prüft werden! Das Türblatt darf nicht am Türdrücker getragen werden da Verformungen an der Schlossnuss und am Schloss auftreten...
-
Seite 27: Entsorgung Der Verpackung
Verpackungsmaterial umweltgerecht entsorgen. • Verpackungsmaterial nicht mit dem Hausmüll entsorgen, sondern der Wiederverwertung zuführen. 8.2 Entsorgung von Türschlössern Türschlösser der dormakaba Austria GmbH sind vollständig wiederverwertbar. Es gelten die regionalen und länderspezifischen Regelungen für die Entsorgung. • Alle Materialien sortenrein trennen. •...
