Inhaltszusammenfassung für Btwin Elops 120E
- Seite 1 DE - Bedienungsanleitung Elops 120E...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde Vielen Dank, dass Sie ein ELOPS mit elektrischem Hilfsmotor gekauft haben. Bitte lesen Sie das Handbuch, um in vollem Umfang von Ihrem Fahrrad ELOPS 120E zu profitieren. Vergessen Sie nicht, dass ein Fahrrad mit elektrischem Hilfsmotor kein Mofa ist - um schnel- ler und weiter zu fahren, ist körperlicher Einsatz erforderlich.
- Seite 4 Die 10 wichtigsten Punkte, damit Ihr Fahrrad mit elektrischem Hilfsmotor immer sein Bestes gibt 3,5 - 5 bar 2. Die Reichweite und die Effizienz steigen bei einem 1. Für eine größere Reichweite müssen Sie in die Reifendruck von 3,5 bis 5 bar Pedale treten <...
-
Seite 5: Inhaltsverzeichnis
INHALT PRODUKTBESCHREIBUNG ................6 Technische Merkmale des Fahrrads mit elektrischem Hilfsmotor ........6 Funktionsweise der elektrischen Antriebsunterstützung ..........6 DISPLAY UND STEUERELEMENTE ............... 7 Beschreibung Display und Funktionen ................7 AKKU UND LADEGERÄT ................8 Übliche Vorsichtsmaßnahmen .................... 9 Einschub und Entnahme des Akkus ................11 Laden des Akkus ........................ -
Seite 6: Produktbeschreibung

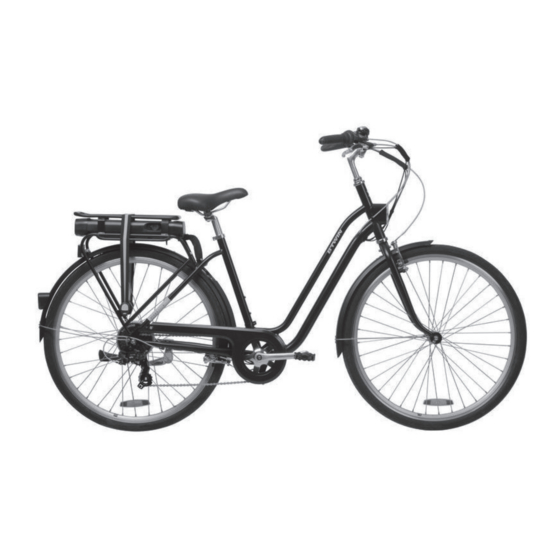

PRODUKTBESCHREIBUNG Technische Merkmale des Fahrrads mit elektrischem Hilfsmotor LED-Rücklicht Akku und Regler Kabelstrang + Anschlüsse: Bremsen/Steuerdisplay Display Bremserkennung LED-Vorderlicht Leitungsbündel Motor Motor Erkennung der Pedalbetätigung Funktionsweise der elektrischen Antriebsunterstützung Sie können das Elektrofahrrad mit oder ohne Unterstützung verwenden, indem Sie auf den Knopf ON/OFF drücken und zwischen den Modi ECO - NORMAL - SPORT wählen. -
Seite 7: Display Und Steuerelemente
DISPLAY UND STEUERELEMENTE Beschreibung Display und Funktionen mode Art der Antriebsunterstützung : Jede Zahl entspricht den unten angegebenen maximalen Geschwindigkeiten der Antriebsunterstützung: Antriebsunterstützung normal sport Maximale Geschwindigkeiten 0 km/h 15 km/h 20 km/h 25 km/h der Antriebsunterstützung* Mittlere Reichweite** 20 – 55 km Taste ON / OFF: Das Fahrrad mit elektrischem Hilfsmotor wird durch kurzes Drücken dieser Taste ein- und ausgeschaltet. -
Seite 8: Akku Und Ladegerät
AKKU UND LADEGERÄT Alle Akkus unserer E-Fahrräder arbeiten mit der Lithium-Ionen-Zellentechnologie, bei der kein Memory-Effekt eintritt. Es wird empfohlen, den Akku nach jeder Verwendung zu laden. Laden Sie den Akku vor der ersten Verwendung vollständig. Akku Ladegerät Eingang: 100-240 V Ausgang: 29.4 V Akku 36 V / 7.8 Ah* *Beim Kauf ist der 36-V-Akku nicht inaktiv. -
Seite 9: Übliche Vorsichtsmaßnahmen
Übliche Vorsichtsmaßnahmen Niemals Temperaturen von mehr als 50 °C aussetzen. +50° < +10°C +10°C / +50°C > +50°C Lagerungsbedingungen:Der Akku muss in geladenem Zustand an einem kühlen (zwischen +10 °C und +25 °C), trockenen und vor Sonneneinstrahlung +10°C geschützten Ort gelagert werden. +25°C <... - Seite 10 Lassen Sie niemals Kinder mit dem Akku spielen oder diesen in der Hand halten. Nicht in Wasser eintauchen. Nicht mit einem Hochdruckreiniger abspritzen. Regenbeständig. x : 1..500 Der Akku kann 500 Mal vollständig geladen und entladen werden. Danach sinken Kapazität und Reichweite des Akkus. Vergewissern Sie sich, dass das Ladegerät und der Akku kompatibel sind.
-
Seite 11: Einschub Und Entnahme Des Akkus
Einschub und Entnahme des Akkus Einschub: Bevor Sie den Akku in das Fach einsetzen, müssen Sie dieses mit dem Schlüssel entriegeln und sichers- tellen, dass sich keine Gegenstände oder Fremdkör- per im darin befinden. Entnahme: Entriegeln Sie das Akkufach vor der Entnahme des Akkus mit dem Schlüssel. -
Seite 12: Laden Des Akkus
Laden des Akkus Rote LED: Akku wird geladen. Am Ende des Ladevorgangs leuchtet die LED grün. Blinkende rote LED: Problem beim La- den. Wenden Sie sich an den Kunden- dienst. Pflege und Lebensdauer (Garantiebedingungen) PRESS Lagern Sie den Akku nicht im entladenen Zustand, um eine Tiefentladung und dadurch verursachte Störungen auszuschließen. -
Seite 13: Akku-Selbstdiagnose
Akku-Selbstdiagnose PRESS 6 Monate 11% - 20% 21% - 40% 41% - 60% 61% - 80% 81% - 100% Der Akku muss dringend geladen werden. <10% Unterspannungsschutz Temperaturschutz Kurzschlussschutz Bitte bringen Sie Ihren Akku zum Kundendienst. Sonstiger Schutz LED erloschen LED leuchtet LED blinkt... -
Seite 14: Akku-Ruhemodus
Akku-Ruhemodus Die Batterie kann für eine längere Lagerung (maximal 1 Jahr) in den Standby-Modus geschaltet werden, ohne dass die Batterie aufgeladen werden muss PRESS Drücken Sie 10 Sekunden auf die Taste am Akku, bis die Akku-LEDs erlöschen. Der Akku befindet sich jetzt im Ruhemodus. 10’’... -
Seite 15: Ergänzung Der Üblichen Vorsichtsmaßnahmen
Ergänzung der üblichen Vorsichtsmaßnahmen Führen Sie Instandhaltungsarbeiten immer mit einer guten Beleuchtung durch. Achtung, bei Ausbau des Rads muss vor dem Wiedereinbau sichergestellt werden, dass es in der richtigen Richtung wieder eingebaut wird. Vor jedem Gebrauch versichern Sie sich, dass Ihre Bremsen und Ihres elektrischen Systems gut funktionieren. -
Seite 16: Instandhaltung
Seien Sie bei Regen oder Frost besonders vorsichtig, die Straße kann unter Umständen sehr rutschig werden. Das Fahrrad muss mit seiner Stütze auf einem flachen, stabilen Untergrund oder auf einem Fahrradständer abgestellt werden. Bitte beachten Sie: Dieses Fahrrad sollte in der Stadt verwendet werden. Die folgenden Verwendungen sind ungeeignet und sollten vermieden werden: Bergsport - Trakking verwenden... - Seite 17 Wir empfehlen, das Fahrrad mit elektrischem Hilfsmotor nach 6 Monaten für den ersten Service in Ihr DECATHLON Geschäft zu bringen. Weitere Informationen zu Nutzung, Wartung, Kundendienst oder Fragen finden Sie auf der DECATHLON Support-Website: www.supportdecathlon. 6 Monate com oder im Laden DECATHLON. Die Reinigungmit Hochdruck ist verboten.
-
Seite 18: Fehlercodes
Fehlercodes Systemfehler (blinkende LED (s) auf der Steuerung) Fehlercode Definition Lösungen Kommunikationsfehler zwischen Steuerdisplay und Alle Anschlüsse auf richtigen Sitz überprüfen Steuergerät Akku laden. Falls dies keine Abhilfe schafft, Unterspannungsschutz vereinbaren Sie einen Termin in Ihrem Décath- lon-Geschäft. Motoranschluss lose Motoranschluss richtig einstecken Fahrrad zur Reparatur in einen Decathlon-Ser- Motorfehler... -
Seite 19: Inhalt Der Kommerziellen Garantie Ihres Fahrrads Mit Elektrischem Hilfsmotor
INHALT DER KOMMERZIELLEN GARANTIE IHRES FAHRRADS MIT ELEKTRISCHEM HILFSMOTOR Bewahren Sie die Rechnung gut auf, sie ist Ihr Kaufbeleg. Das Fahrrad hat eine lebenslange Garantie auf strukturelle Komponenten (Rahmen, Vorbau, Aufhänger und Sattelstütze) und 2 Jahre auf Teile mit normalem Verschleiß. Nicht in der im Garantieumfang enthalten sind Schäden, die durch unsachgemäßen Gebrauch, Nichteinhaltung der Vorsichtsmaßna- hmen, Unfälle oder die falsche oder die gewerbliche Verwendung des Fahrrades entstehen.
