F&F PK-1P Montage

PK-1P
Elektromagnetisches
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschrott aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschäft abgegeben werden.
Elektroschrott, der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

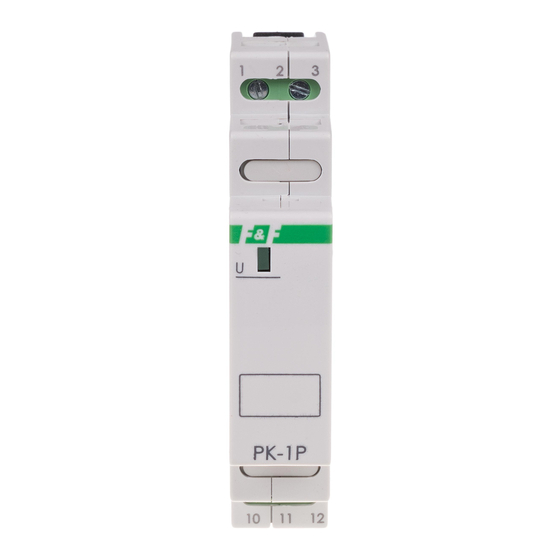

Das elektromagnetische Relais im Einzelmodulgehäuse zum
direkten Einbau auf einer TH-35-Schiene.
Funktion
Sobald die Relais-Spule mit der Versorgungsspannung versorgt
wird, verursacht dies die Umschaltung der Schaltkontakte in die
Position 11-12. Der Schaltzustand des Relais wird mit der grünen
LED-Leuchte signalisiert. Nach dem die Versorgungsspannung
abgefallen ist, kehrt der Schaltkontakt in seine ursprüngliche
Position 11-10 zurück.
Montage
1. Schalten Sie die Stromversorgung ab.
2. Montieren Sie das Relais auf einer Schiene im Schaltkasten.
3. Schließen Sie die Stromversorgung an die Klemmen 1-3 an (be-
liebige Reihenfolge).
4. Schließen Sie den Stromversorgungskreis des gesteuerten
Empfängers über die Kontakte 11-12 (Schließer) an.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
230 V
Relais
