F&F PK-3P Kurzanleitung

F&F PK-3P Kurzanleitung

Elektromagnetisches relais

Werbung

PK-3P
Elektromagnetisches
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschrott aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschäft abgegeben werden.
Elektroschrott, der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

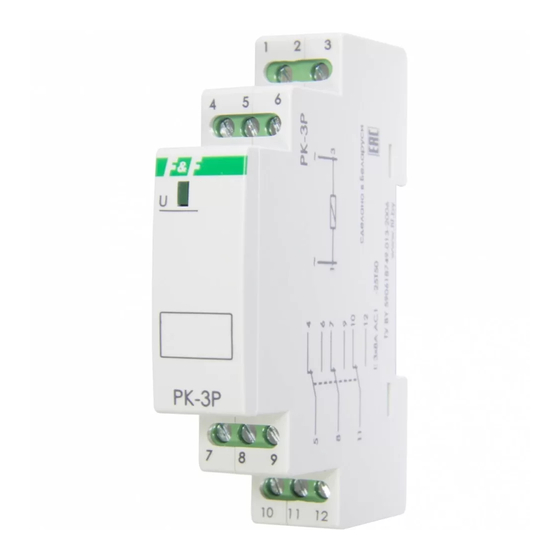

Das elektromagnetische Relais im Einzelmodulgehäuse zum
direkten Einbau auf einer TH-35-Schiene.
Funktion
Sobald die Relais-Spule mit der Versorgungsspannung versorgt
wird, verursacht dies die Umschaltung der Schaltkontakte in
die Position 5-6, 8-9 und 11-12. Der Schaltzustand des Relais
wird mit der grünen LED-Leuchte signalisiert. Nach dem die
Versorgungsspannung abgefallen ist, kehrt der Schaltkontakt in
seine ursprüngliche Position 5-4, 8-7 und 11-10 zurück.
Montage
1. Schalten Sie die Stromversorgung ab.
2. Montieren Sie das Relais auf einer Schiene im Schaltkasten.
3. Schließen Sie die Stromversorgung an die Klemmen 1-3 an.
Für AC-Spannung: beliebige Reihenfolge, für DC-Spannung: 1
(+) und 3 (–).
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
12 V
Relais
- 1 -

Werbung

loading

Inhaltszusammenfassung für F&F PK-3P

  • Seite 1 F&F Filipowski sp. j. Konstantynowska 79/81, 95-200 Pabianice, POLEN Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71 www.fif.com.pl; E-Mail: biuro@fif.com.pl PK-3P 12 V Elektromagnetisches Relais Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf...
  • Seite 2 4. Schließen Sie den Stromversorgungskreis des gesteuerten Empfängers über die Kontaktes 5-6, 8-9 und 11-12 (beide Schließer) an. Anschlussschema Stromversorgung 12 V AC/DC Öffner NC (passiv) Gemeinsamer Kontakt COM Schließer NO (aktiv) Öffner NC (passiv) Gemeinsamer Kontakt COM Schließer NO (aktiv) Öffner NC (passiv) Gemeinsamer Kontakt COM Schließer NO (aktiv)
  • Seite 3 Technische Daten Versorgungsspannung 12 V AC/DC Belastungsstrom (AC-1) (max.) 3×8 A* Verbindungsspannung 250 V AC Kontakt 3×NO/NC Benutzerkategorie AC-7a Isolierspannung 400 V Stoßspannung Kontakte-Spule 2,5 kV Kontakt-Lücke 1,2 kV Stoßfestigkeit 3 kV Stromaufnahme 25 mA Auslösezeit <40 ms Abschaltzeit <20 ms Mechanische Dauerhaftigkeit Min.
  • Seite 4 Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski sp. j. erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
