Ausrichten der Riemenscheiben:
Werkzeug: 1 Meter langes Lineal

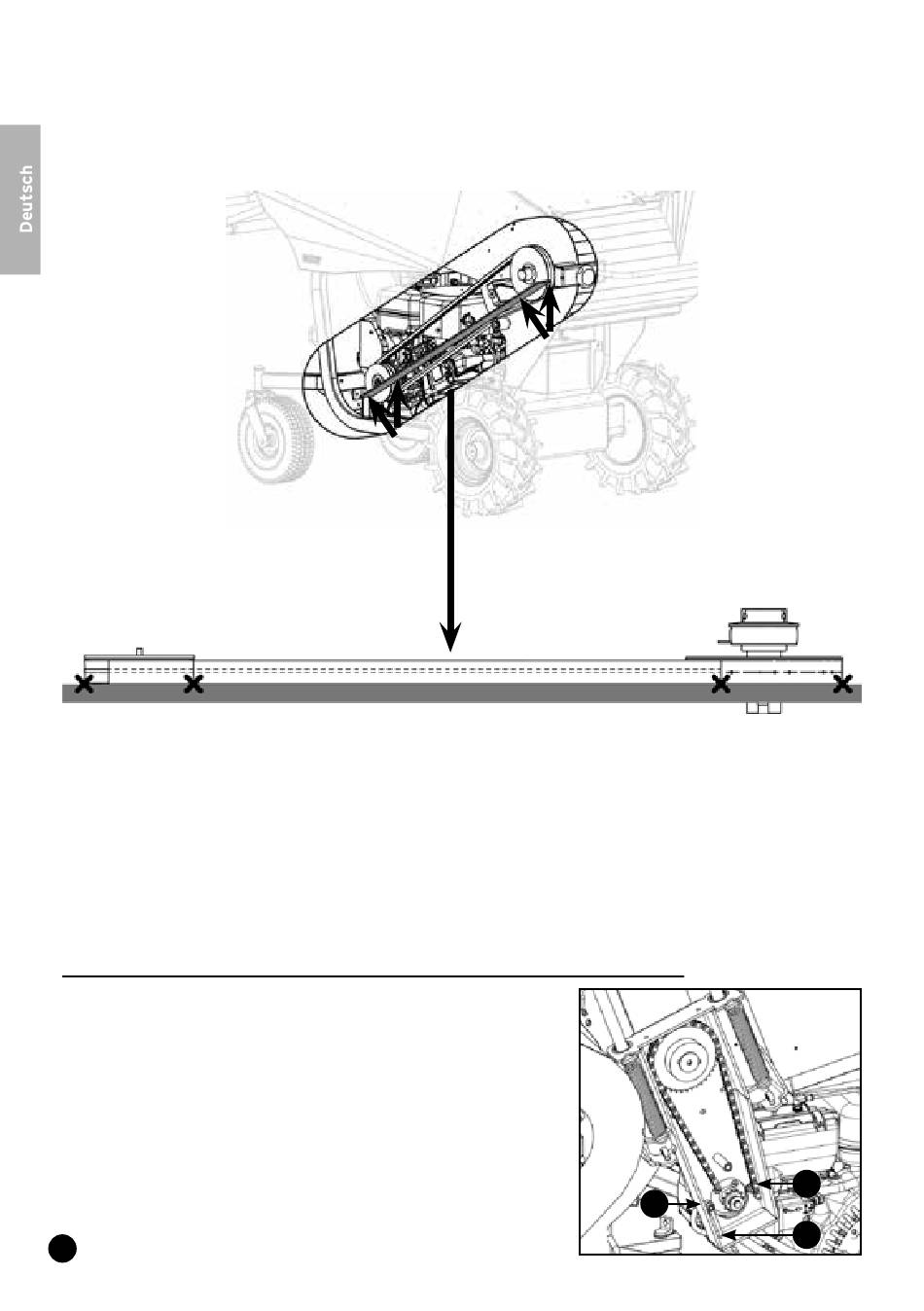

• Überprüfen Sie die Ausrichtung der Riemenscheiben mit einem Lineal, das an die Außenseiten
beider Riemenscheiben gehalten wird. Bei korrekter Ausrichtung berührt das Lineal die
Riemenscheiben an 4 Punkten.
• Wenn die Ausrichtung nicht korrekt ist, auf den Bolzen einwirken (3).
• Überprüfen Sie die Ausrichtung und wiederholen Sie den Vorgang, bis die 4 Kontaktpunkte
erreicht sind.
• Ziehen Sie die vier Motorbefestigungsbolzen (5, 6, 7, 8) an.
• Entfernen Sie die beiden Metallplatten zwischen dem Motorsockel und den Bolzen (3 und 4).
• Ziehen Sie nun die Führungsbolzen (3 und 4) gegen den Motor an und ziehen Sie die Konter-
muttern wieder fest.
11.5.6. Kontrolle der Spannung der Antriebskette der Einzugswalze
• Entfernen Sie den Kettenschutz. Siehe „11.3.2. Entfernen
des Kettenschutzes", Seite 52.
Kontrollieren Sie die Kettenspannung.
• Wenn die Kette zu schlaff ist, drehen Sie die Bolzen heraus
(1 & 2) (M8 Schlüsselweite 13).
• Spannen Sie die Kette, indem Sie die Mutter (3) auf der
Gewindestange anziehen. (M6 Schlüsselweite 10)
70
2
1
3
