CAME AX3024 Montageanleitung Seite 4

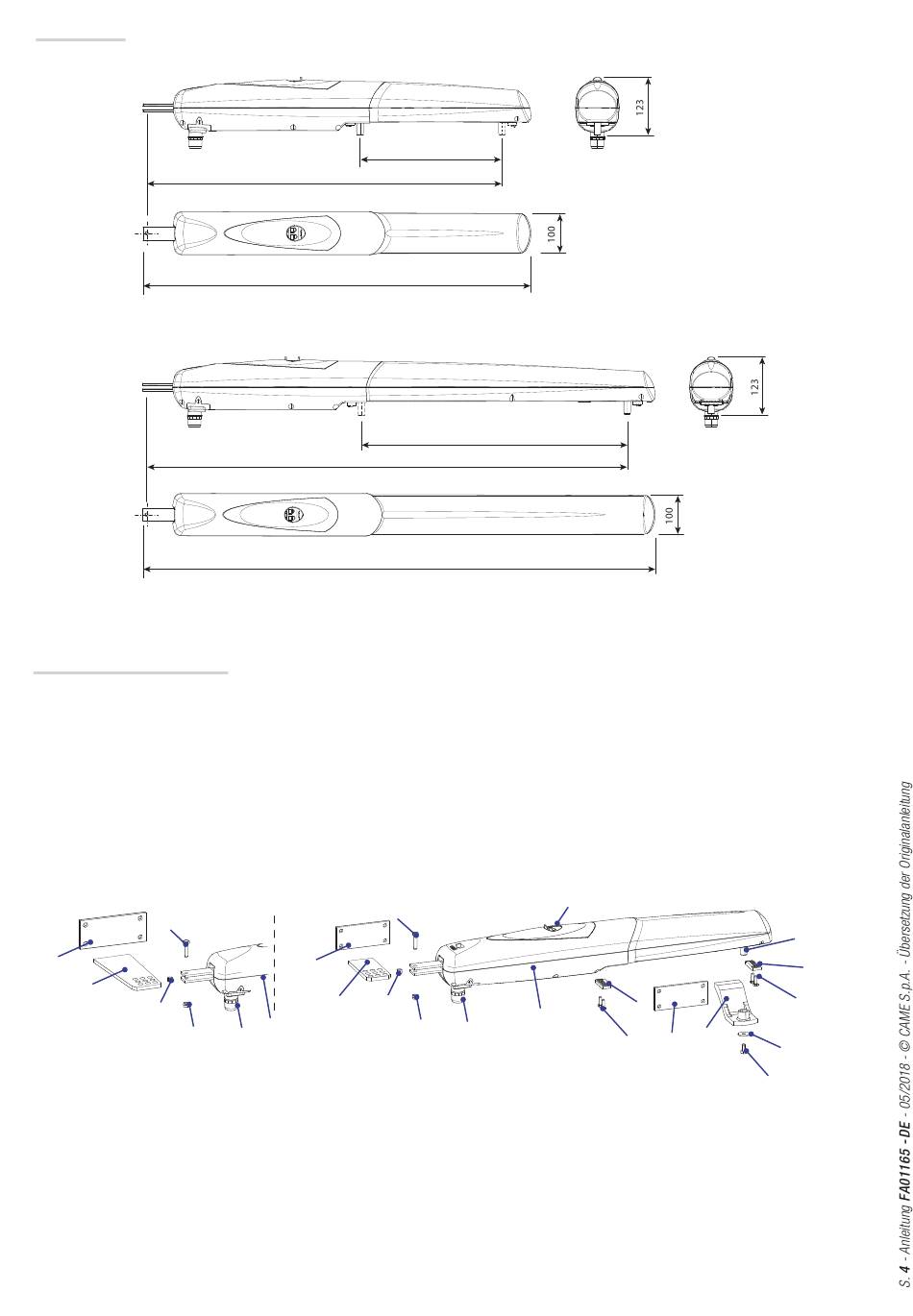

Abmessungen
(mm)
AX3024
AX5024
Beschreibung der Bestandteile
1. Getriebemotor
2. Verankerung Pfeiler
3. Verankerung Tor
4. Schraube M8x35 UNI5737 zur Befestigung der Halteplatte Pfosten
5. Buchse
6. Mutter M8 UNI 5588 zur Befestigung Halteplatte Pfosten
7. Kabeldurchlass
8. Mechanischer Anschlag
4
13
2
5
6
800
880
1100
AX5024
13
5
2
1
7
300
600
1180
9. Schrauben M6x20 UNI5739 für mechanischen Anschlag
10. Zapfen für Endlosschnecke
11. Unterlegscheibe Ø8x24 UNI6593
12. Schraube M8x10 UNI5739 zur Befestigung des Torhalteplatte
auf dem Zapfen
13. Halteplatte
14. Schutzklappe Entriegelungseinheit
4
AX3024
1
6
7
14
8
3
9
13
10
8
9
11
12
