Montage der Regelung

Die Regelung ist an einer für Einstellungsarbeiten gut zugänglichen Stel-
le, außerhalb von Verkehrswegen anzubringen. Sie ist, wenn allgemein
zugänglich, vor unbefugter Betätigung zu schützen.
Angaben in
Millimeter
99
Montage der Fühler
Um eine Differenztemperatur messen zu können, sind 2 KTY – Tempe-
raturfühler erforderlich.
Ventilator
Wird der Temperaturfühler auf einer kalten Außenwand montiert, ist bau-
seits zwischen der Wand und dem Fühler eine Dämmplatte vorzusehen.
Die Temperaturfühler werden mit 2 adrigen Leitungen an die Regelung
angeschlossen. Die Anschlüsse sind verpolungssicher. Achten Sie auf
eine korrekte Klemmenbelegung: Temperaturfühler „UNTEN" Klemmen
5 + 6; Temperaturfühler „OBEN" Klemmen 6 + 7.
Angaben zur Überprüfung des funktionsmäßigen Betriebes der KTY -
Temperaturfühler:
bei 20°C: Widerstandswert ca. 1879 Ω
bei 30°C: Widerstandswert ca. 2035 Ω
12

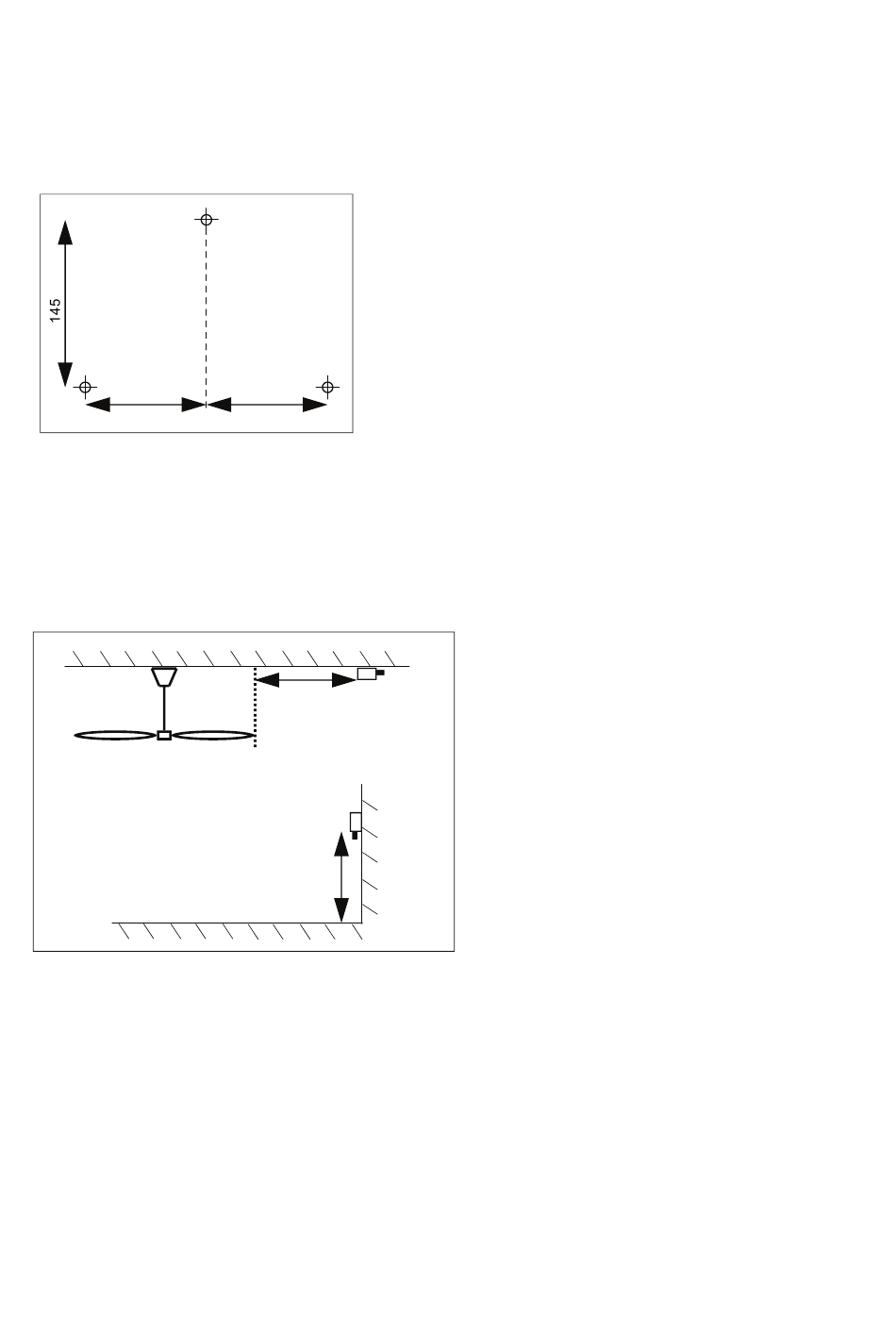

Die Montage der Regelung wird mittels
der mitgelieferten Bohrschablone verein-
facht. Die Befestigungspunkte können
auch der nebenstehenden Skizze ent-
nommen werden. Das Befestigungsma-
terial ist bauseits beizustellen.
Nach erfolgter Montage werden die in-
stallierten Leitungen, nach Entfernen der
99
vorgeprägten
durch die beigefügten Verschraubungen
von unten in das Gehäuse eingeführt.
min. 3 m
Temperatur-
fühler, oben
Temperatur-
fühler, unten
1,5...2,0 m
Blinddurchführungen,
Der obere Temperaturfühler wird
im Deckenbereich installiert und
sollte einen Mindestabstand von
3 m zum Deckenventilator ha-
ben. Vermeiden Sie Montageor-
te in der Nähe von Zu- oder Ab-
luftkanälen.
Der untere Temperaturfühler
wird in einer Höhe von ca. 1,5 m
angebracht und sollte nicht im
direkten Strömungsbereich des
Deckenventilators liegen.
