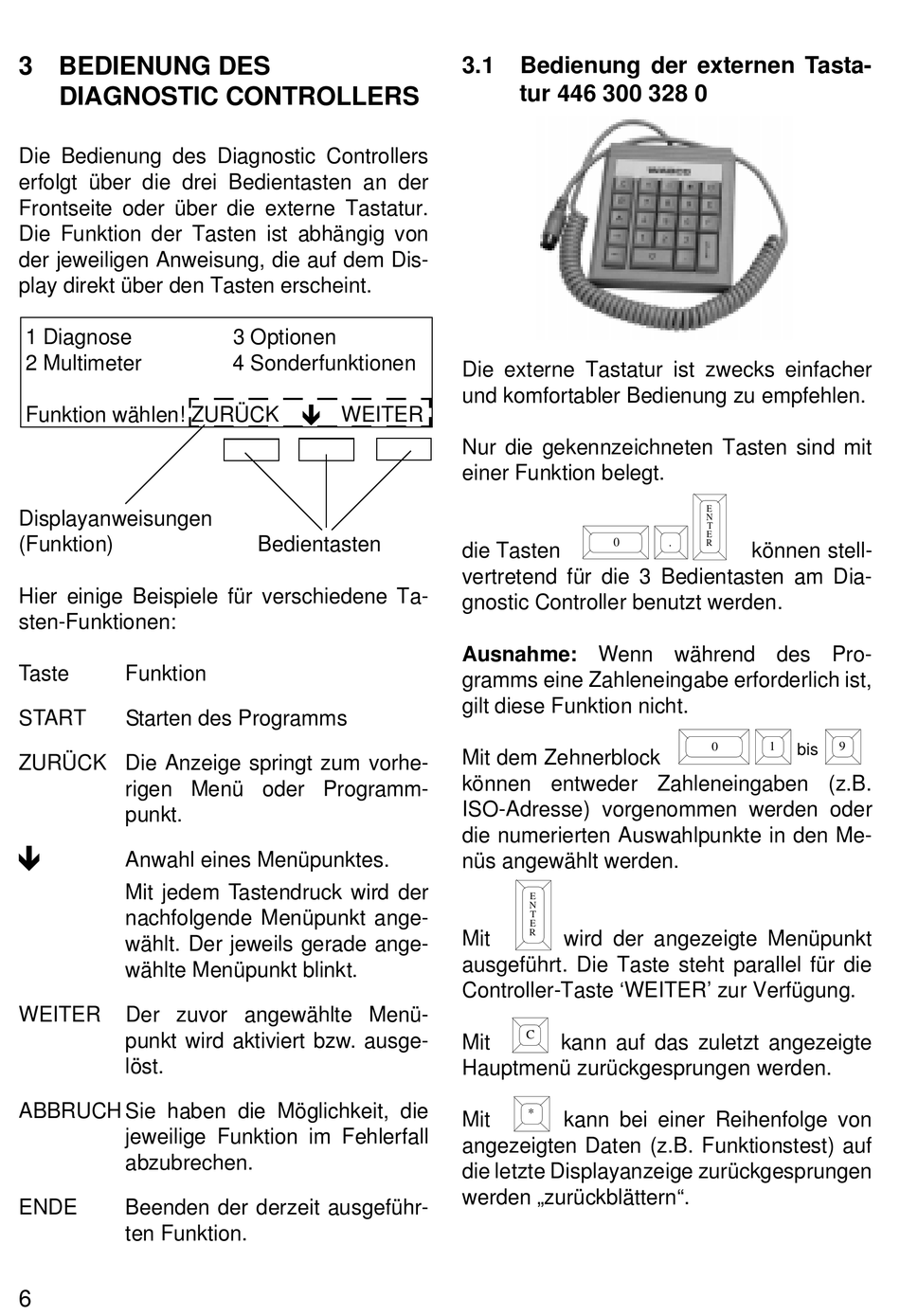

3 BEDIENUNG DES
DIAGNOSTIC CONTROLLERS
Die Bedienung des Diagnostic Controllers
erfolgt über die drei Bedientasten an der
Frontseite oder über die externe Tastatur.
Die Funktion der Tasten ist abhängig von
der jeweiligen Anweisung, die auf dem Dis-
play direkt über den Tasten erscheint.
1 Diagnose
2 Multimeter
Funktion wählen! ZURÜCK
Displayanweisungen
(Funktion)
Hier einige Beispiele für verschiedene Ta-
sten-Funktionen:
Taste
Funktion
START
Starten des Programms
ZURÜCK Die Anzeige springt zum vorhe-
rigen Menü oder Programm-
punkt.
Ò
Anwahl eines Menüpunktes.
Mit jedem Tastendruck wird der
nachfolgende Menüpunkt ange-
wählt. Der jeweils gerade ange-
wählte Menüpunkt blinkt.
WEITER
Der zuvor angewählte Menü-
punkt wird aktiviert bzw. ausge-
löst.
ABBRUCH Sie haben die Möglichkeit, die
jeweilige Funktion im Fehlerfall
abzubrechen.
ENDE
Beenden der derzeit ausgeführ-
ten Funktion.
6
3 Optionen
4 Sonderfunktionen
Ò
WEITER
Bedientasten
3.1
Bedienung der externen Tasta-
tur 446 300 328 0
Die externe Tastatur ist zwecks einfacher
und komfortabler Bedienung zu empfehlen.
Nur die gekennzeichneten Tasten sind mit
einer Funktion belegt.
0
die Tasten
vertretend für die 3 Bedientasten am Dia-
gnostic Controller benutzt werden.
Ausnahme: Wenn während des Pro-
gramms eine Zahleneingabe erforderlich ist,
gilt diese Funktion nicht.
Mit dem Zehnerblock
können entweder Zahleneingaben (z.B.
ISO-Adresse) vorgenommen werden oder
die numerierten Auswahlpunkte in den Me-
nüs angewählt werden.
E
N
T
E
R
Mit
wird der angezeigte Menüpunkt
ausgeführt. Die Taste steht parallel für die
Controller-Taste 'WEITER' zur Verfügung.
C
Mit
kann auf das zuletzt angezeigte
Hauptmenü zurückgesprungen werden.
*
Mit
kann bei einer Reihenfolge von
angezeigten Daten (z.B. Funktionstest) auf
die letzte Displayanzeige zurückgesprungen
werden „zurückblättern".
E
N
T
E
.
R
können stell-
1
0
bis
9
