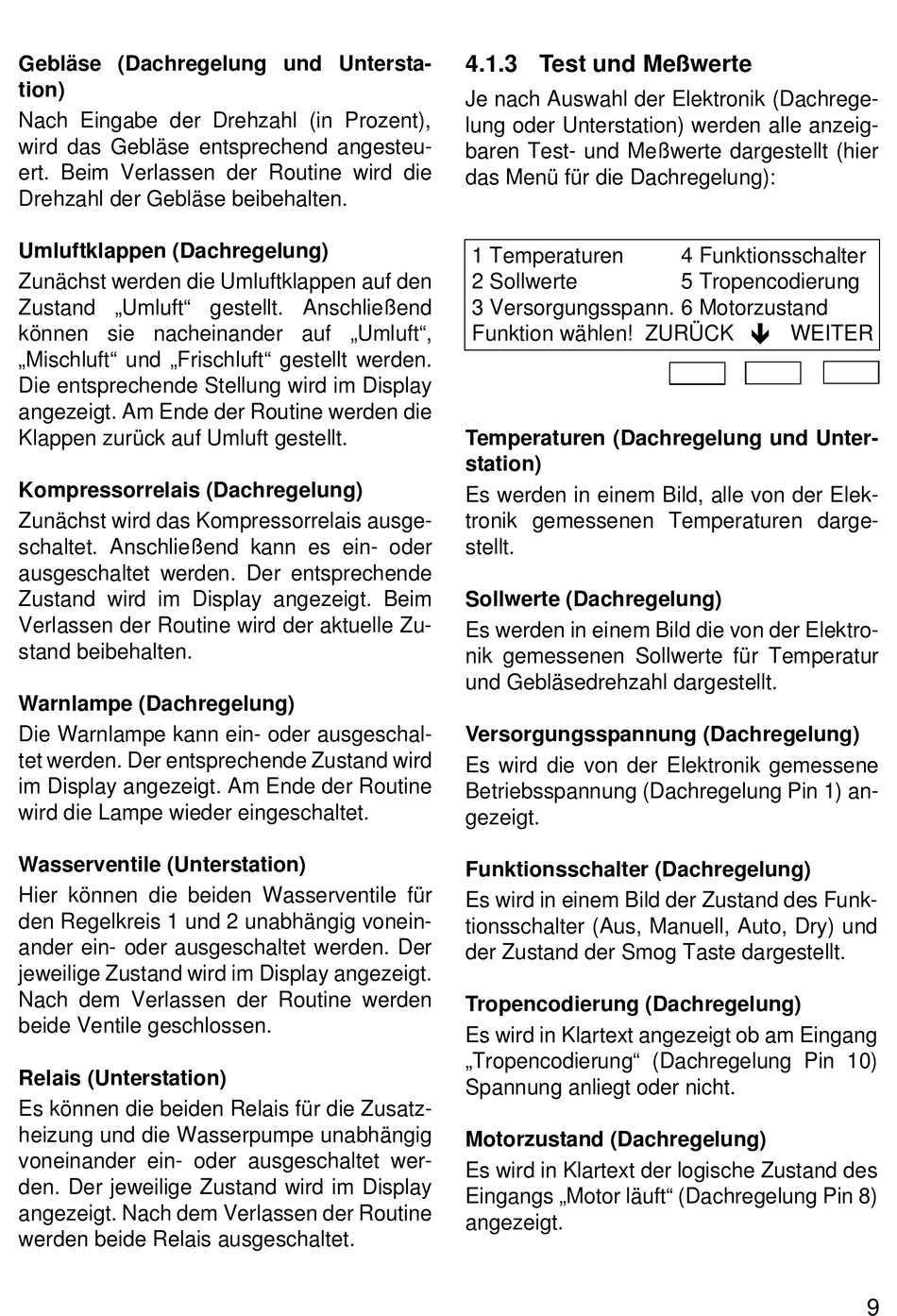

Gebläse (Dachregelung und Untersta-
tion)
Nach Eingabe der Drehzahl (in Prozent),
wird das Gebläse entsprechend angesteu-
ert. Beim Verlassen der Routine wird die
Drehzahl der Gebläse beibehalten.
Umluftklappen (Dachregelung)
Zunächst werden die Umluftklappen auf den
Zustand „Umluft" gestellt. Anschließend
können sie nacheinander auf „Umluft",
„Mischluft" und „Frischluft" gestellt werden.
Die entsprechende Stellung wird im Display
angezeigt. Am Ende der Routine werden die
Klappen zurück auf Umluft gestellt.
Kompressorrelais (Dachregelung)
Zunächst wird das Kompressorrelais ausge-
schaltet. Anschließend kann es ein- oder
ausgeschaltet werden. Der entsprechende
Zustand wird im Display angezeigt. Beim
Verlassen der Routine wird der aktuelle Zu-
stand beibehalten.
Warnlampe (Dachregelung)
Die Warnlampe kann ein- oder ausgeschal-
tet werden. Der entsprechende Zustand wird
im Display angezeigt. Am Ende der Routine
wird die Lampe wieder eingeschaltet.
Wasserventile (Unterstation)
Hier können die beiden Wasserventile für
den Regelkreis 1 und 2 unabhängig vonein-
ander ein- oder ausgeschaltet werden. Der
jeweilige Zustand wird im Display angezeigt.
Nach dem Verlassen der Routine werden
beide Ventile geschlossen.
Relais (Unterstation)
Es können die beiden Relais für die Zusatz-
heizung und die Wasserpumpe unabhängig
voneinander ein- oder ausgeschaltet wer-
den. Der jeweilige Zustand wird im Display
angezeigt. Nach dem Verlassen der Routine
werden beide Relais ausgeschaltet.
4.1.3 Test und Meßwerte
Je nach Auswahl der Elektronik (Dachrege-
lung oder Unterstation) werden alle anzeig-
baren Test- und Meßwerte dargestellt (hier
das Menü für die Dachregelung):
1 Temperaturen
2 Sollwerte
3 Versorgungsspann. 6 Motorzustand
Funktion wählen! ZURÜCK
Temperaturen (Dachregelung und Unter-
station)
Es werden in einem Bild, alle von der Elek-
tronik gemessenen Temperaturen darge-
stellt.
Sollwerte (Dachregelung)
Es werden in einem Bild die von der Elektro-
nik gemessenen Sollwerte für Temperatur
und Gebläsedrehzahl dargestellt.
Versorgungsspannung (Dachregelung)
Es wird die von der Elektronik gemessene
Betriebsspannung (Dachregelung Pin 1) an-
gezeigt.
Funktionsschalter (Dachregelung)
Es wird in einem Bild der Zustand des Funk-
tionsschalter (Aus, Manuell, Auto, Dry) und
der Zustand der Smog Taste dargestellt.
Tropencodierung (Dachregelung)
Es wird in Klartext angezeigt ob am Eingang
„Tropencodierung" (Dachregelung Pin 10)
Spannung anliegt oder nicht.
Motorzustand (Dachregelung)
Es wird in Klartext der logische Zustand des
Eingangs „Motor läuft" (Dachregelung Pin 8)
angezeigt.
4 Funktionsschalter
5 Tropencodierung
Ò
WEITER
9
