BEDIENUNGSANLEITUNG \ MANUAL \ INSTRUCCIÓNES \ INSTRUCTIONS \ NÁVOD K POUŽITÍ \ GEBRUIKSAANWIJZING \
NÁVOD NA POUŽITIE \ ИНСТРУКЦИЯ ПО ЭКCПЛУATAЦИИ
Kombinierte, manuelle Handstanz- und Bindemaschine
D
Combined, manual punch and binding machine
E
Máquina combinada perforadora-encuadernadora
ESP
Machine combinée pour perforation et reliure manuelle
F
Kombinovaný děrovací a vázací přístroj
CZ
Gecombineerde manuele handstans/pons en sliuitmachine
NL
Kombinovaný dierovací a viazací prístroj
SK
Ручнoе пeрeплeтнoе уcтрoйcтвo
RUS
Danke, dass Sie sich für ein RENZ-Produkt entschieden haben.
Thank you for choosing a RENZ product.
Gracias por haber escogido un producto RENZ.
Merci d'avoir choisi un produit RENZ.
Děkujeme, že jste se rozhodli pro výrobek RENZ.
Dank u wel , dat u hebt gekozen voor een RENZ product.
Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ.
Спасибо, что выбрали этот продукт RENZ.

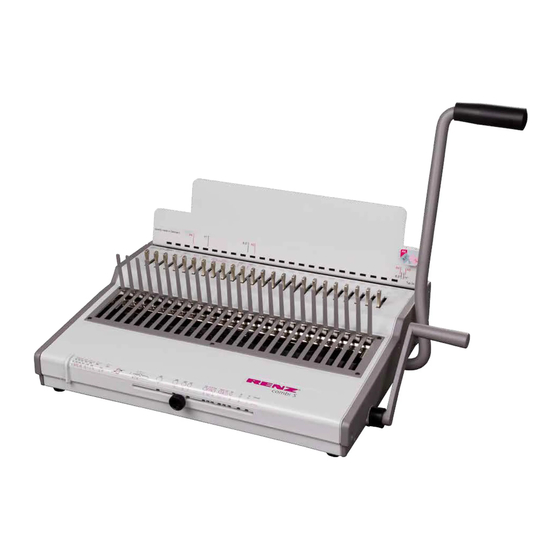

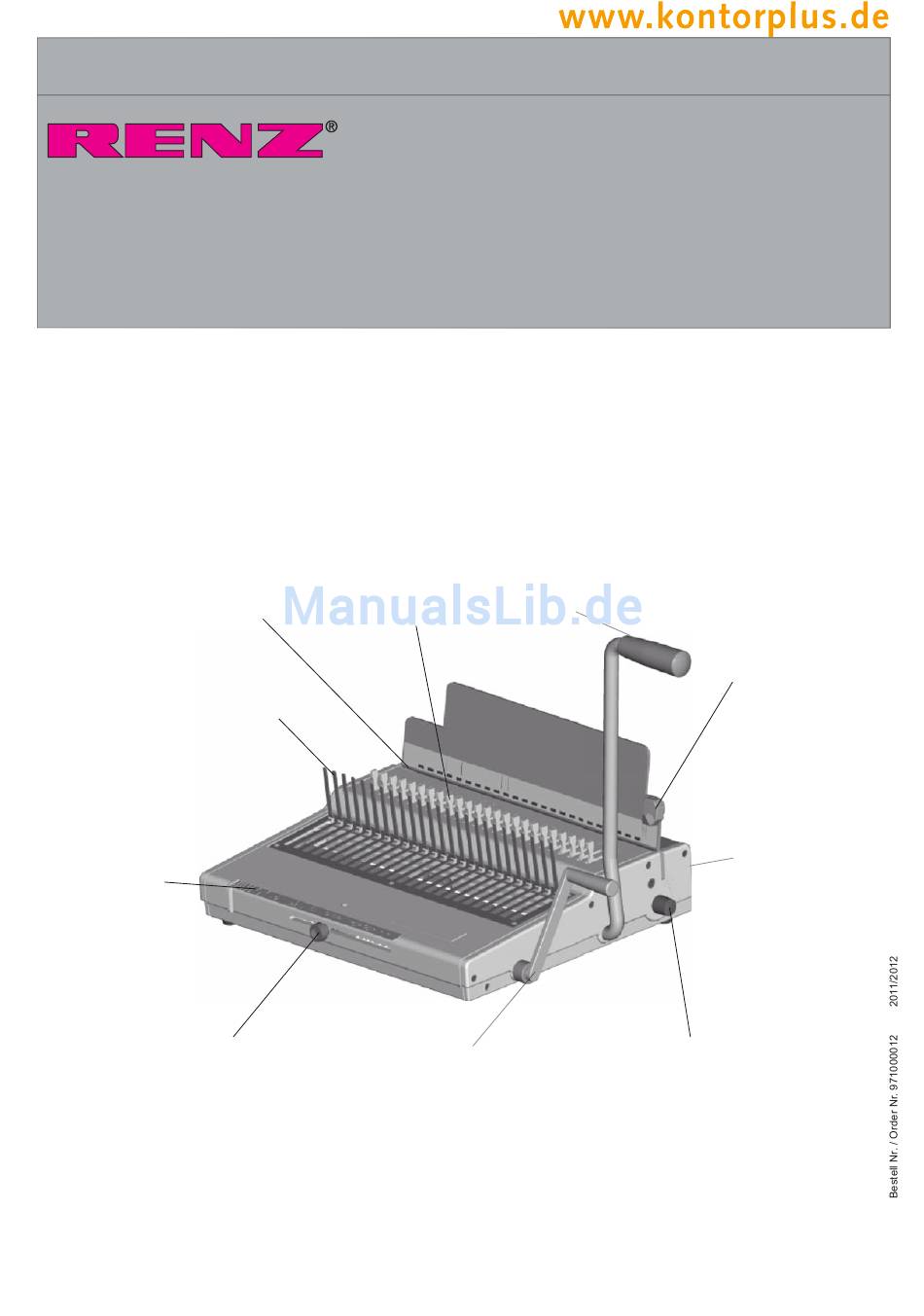

Stanzschacht
Punching shaft
Hueco de perforado
Puits de perforation
Děrovací slot
Ponsschacht
Dierovacia štrbina
Пробивочное отверстие
Haltevorrichtung für Bindeelemente
Holding xture for binding elements
Dispositif d'insertion des éléments métalliques
Dispositivo de retención de elementos de alambre
Upínací zařízení pro vázací prvky
Houder voor bindelementen
Upínacie zariadenie pre viazaciechrbty
Гребёнка переплётного механизма
Meßscala
Measuring scale
Escala de medición
Echelle de mesure
Měřící stupnice
Maatindicator
Meracia stupnica
Шкала диаметров пружины
Klemmschraube für Maßstab
Attachment screw for adjusting slider
Tornillo de sujeción de la escala
Vis de serrage pour échelle graduée
Upínací šroub pro měřítko
Klemschroef voor maat
Upínacia skrutka pre meradlo
Фиксатор положения пружины
Combi S
Druckstücke
Pins
Punzones
Presseur
Tlakové matrice
Ponstempel
Tlakové kolíky
Пальцы фиксации ножей
Bindehebel
Binding lever
Palanca de encuadernación
Levier de reliure
Vázací páka
Inbindhendel
Viazacia páka
Ручка зажима пружины
US
Stanzhebel
Punching lever
Palanca de perforado
Levier de perforation
Děrovací páka
Ponshendel
Dierovacia páka
Ручка перфорации
Randeinstellung
Adjusting scale edge adjustment
Ajuste de profundidad de perforación
Alignement échelle graduée
Nastavení okraje
Randinstelling
Nastavení okraje
Регулятор глубины перфорации
www.renz.com
Teilung
pitch
paso
pas
dělení
steek
delenie
деление
Papieranschlag
Paper guide
Tope del papel
Butée du papier
Doraz papíru
Papieraanleg
Zarážka papiera
Ограничитель бумаги
Abfallschublade
Waste drawer
Cajón de desperdicios
Tiroir à rognures
Zásuvka na odpad
Afvallade
Zásuvka na odpad
Лоток для отходов
