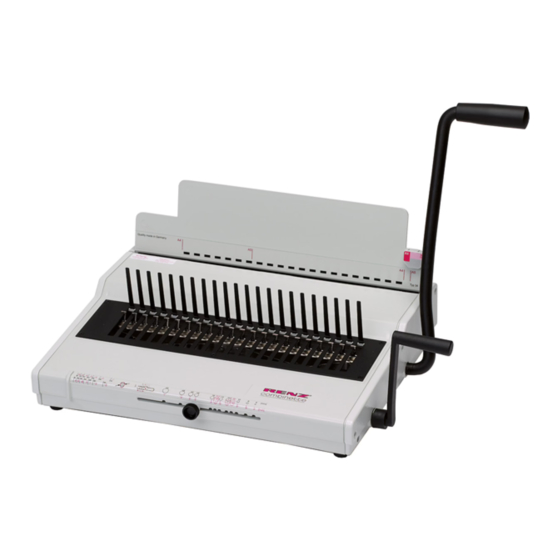

Renz combinette Bedienungsanleitung

Kombinierte, manuelle handstanz- und bindemaschine

Vorschau ausblenden

Seite von 14

/ 14
Lesezeichen

Quicklinks

Diese Anleitung herunterladen

BEDIENUNGSANLEITUNG ● OPERATION MANUAL ● MANUAL DE INSTRUCCIONES ● IINSTRUCTIONS ● NÁVOD K POUŽITÍ ●

GEBRUIKSAANWIJZING ● NÁVOD NA POUŽITIE ● ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Kombinierte, manuelle Handstanz- und Bindemaschine

Combined, manual punch and binding machine

Máquina combinada perforadora-encuadernadora

ESP

Machine combinée pour perforation et reliure manuelle

Kombinovaný děrovací a vázací přístroj

Gecombineerde manuele handstans/pons en sliuitmachine

Kombinovaný dierovací a viazací prístroj

Ручнoе пeрeплeтнoе уcтрoйcтвo

RUS

Danke, dass Sie sich für ein RENZ-Produkt entschieden haben.

Thank you for choosing a RENZ product.

Gracias por haber escogido un producto RENZ.

Merci d'avoir choisi un produit RENZ.

Děkujeme, že jste se rozhodli pro výrobek RENZ.

Dank u wel , dat u hebt gekozen voor een RENZ product.

Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ.

Спасибо, что выбрали этот продукт RENZ.

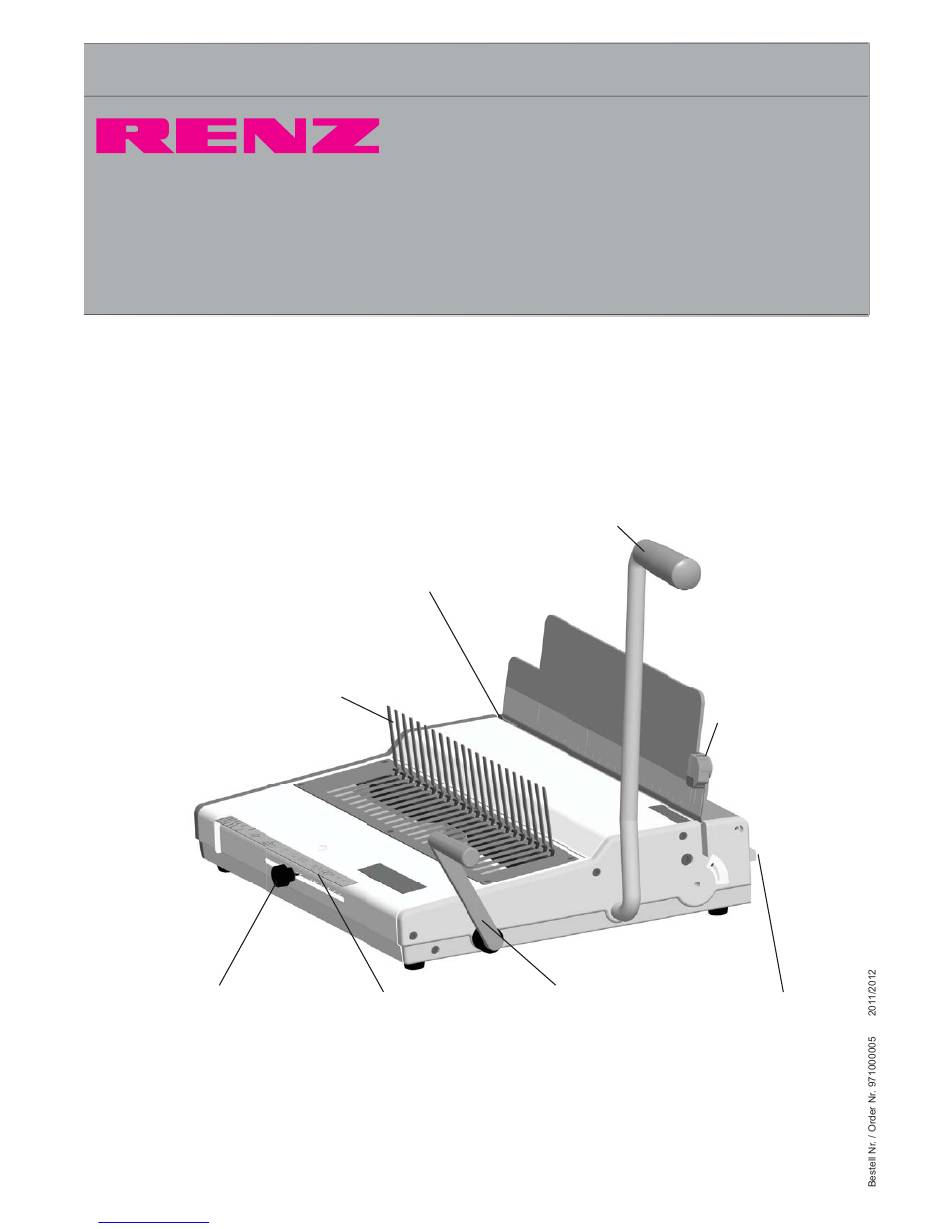

Haltevorrichtung für Bindeelemente

Holding ﬁ xture for binding elements

Dispositif d'insertion des éléments métalliques

Dispositivo de retención de elementos de alambre

Upínací zařízení pro vázací prvky

Houder voor bindelementen

Upínacie zariadenie pre viazaciechrbty

Гребёнка переплётного механизма

Klemmschraube für Maßstab

Attachment screw for adjusting slider

Tornillo de sujeción de la escala

Vis de serrage pour échelle graduée

Upínací šroub pro měřítko

Klemschroef voor maat

Upínacia skrutka pre meradlo

Фиксатор положения пружины

Downloaded from

www.Manualslib.com

Stanzschacht

Punching shaft

Hueco de perforado

Puits de perforation

Děrovací slot

Ponsschacht

Dierovacia štrbina

Пробивочное отверстие

Meßscala

Measuring scale

Escala de medición

Echelle de mesure

Měřící stupnice

Maatindicator

Meracia stupnica

Шкала диаметров пружины

manuals search engine

combinette

Stanzhebel

Punching lever

Palanca de perforado

Levier de perforation

Děrovací páka

Ponshendel

Dierovacia páka

Ручка перфорации

Bindehebel

Binding lever

Palanca de encuadernación

Levier de reliure

Vázací páka

Inbindhendel

Viazacia páka

Ручка зажима пружины

www.renz.com

Teilung

Pitch

Paso

Pas

Dělení

Steek

Delenie

Деление

Papieranschlag

Paper guide

Tope del papel

Butée du papier

Doraz papíru

Papieraanleg

Zarážka papiera

Ограничитель бумаги

Abfallschublade

Waste drawer

Cajón de desperdicios

Tiroir à rognures

Zásuvka na odpad

Afvallade

Zásuvka na odpad

Лоток для отходов

Inhaltszusammenfassung für Renz combinette

Seite 1 Merci d‘avoir choisi un produit RENZ. Děkujeme, že jste se rozhodli pro výrobek RENZ. Dank u wel , dat u hebt gekozen voor een RENZ product. Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ. Спасибо, что выбрали этот продукт RENZ.
Seite 2 ● ● ● ● ● ● ● EINSATZ APPLICATION UTILIZACIÓN UTILISATION POUŽITÍ GEBRUIK POUŽITIE ИСПОЛЬЗОВАНИЕ Einsatzgebiet: Bindestärke: Vor dem ersten Einsatz: Empﬁ ndliche Möbeloberﬂ ächen Papier stanzen: bis 48 mm / ca.480 Blatt* Gewisse Bauteile des Geräts sind schützen. aus Rostschutzgründen mit einem Max.
Seite 3 ● ● ● ● ● ● AUFSTELLEN SETUP COLOCACIÓN MISE EN PLACE SESTAVENÍ PLAATSEN ● ZOSTAVENIE УСТАНОВKA Schutzkartons entfernen. Gerät aus dem Karton heben. Stabilen Standort wählen. Lieferumfang prüfen: Nicht am Bindehebel hochheben. Der Standort muß voll abgestützt sein. - Kombinierte Gewicht: 9,5 kg .
Seite 4 ● ● ● ● ● ● EINSTELLUNGEN ADJUSTMENTS AJUSTES RÉGLAGES NASTAVENÍ INSTELLEN ● NASTAVENIE НАСТРОЙКА Auswahl des Plastikbinderücken 1.) Den zu bindenden Block senkrecht Papieranschlag für Papierformate: Durchmessers: in den Anschlag der Maßtabelle legen. DIN A4 / DIN A5 2.) Der benötigte Plastikbinderücken- Mit der an der Maschine angebrachten oder Blockdicken-Skala lässt sich der richtige...
Seite 5 ● ● ● ● ● ● ● STANZEN PUNCH PERFORACIÓN PERFORATION DĚROVÁNÍ PONSEN DIEROVANIE ПЕРФОРАЦИЯ Stanzgut plan aufstoßen, Achtung! Darauf achten, Max. Stanzkapazität mit 80 g/m Stanzhebel bis zum Anschlag in den Stanzschacht einführen dass das Papier plan im Papier ca. 22 Blatt. in Ausgangsstellung und exakt Stanzschacht steht,...
Seite 6 ● ● ● ● ● ● ● BINDEN BINDING ENCUADERNADO RELIURE VÁZÁNÍ BINDEN VIAZANIE ПЕРЕПЛЕТ Wenn erforderlich, Stanzvorgang nochmals senkrecht in den Binderücken einkämmen. Papier nach vorne ablegen. wiederholen, z.B. bei dickeren Blocks. Perforiertes Papier beidhändig dem Stanzschacht entnehmen und sofort In case of thicker books repeat these steps insert it directly onto the open rings Lay down paper to the front.
Seite 7 ● ● EINLEGEN UND ÖFFNEN DES BINDERÜCKENS INSERTING AND OPENING OF COMBS ● ● CARGA Y APERTURA DEL LOMO CHARGEMENT ET OUVERTUR DE LA BAGUETTE PLASTIQUE ● ● VLOŽENÍ A OTEVŘENÍ VÁZACÍHO HŘBETU INLEGGEN EVAN DE BINDRUG ● VLOŽENIE A OTVORENIE VIAZACIEHO CHRBTA УСТАНОВКА...
Seite 8 ● ● HERAUSNEHMEN DES GEBUNDENEN BLOCKS REMOVE BOUND BOOK RETIRADO DEL BLOQUE ● ● ● ENLEVEMENT DU BLOC ODEBRÁNÍ SVÁZANÉHO MATERIÁLU UITNEMEN VAN GEBONDEN ● ● BLOKKEN ODOBRANIE ZVIAZANÉHO MATERIÁLU УДАЛЕНИЕ СВЯЗАННОГО МАТЕРИАЛА ►►►►► Binderücken durch Zurückführen Nachträgliches Auswechseln Gebundenen Block mit Jetzt die entsprechenden Blätter des Bindehebels oder Hinzufügen von Blättern...
Seite 9: Wartung
● ● ● ● ● ● WARTUNG MAINTENANCE MANTENTIMIENTO MAINTENANCE ÚDRŽBA ONDERHOUD ● ÚDRŽBA УХОД Reinigung: Schublade regelmäßig leeren. Nur mit trockenem Schublade auf der Rückseite herausziehen oder leicht feuchtem Tuch abwischen. und Papierrückstände entfernen. Keine Lösungsmittel verwenden. Aufdrucke können sich lösen. Nach ca.
Seite 10 ● ● ● ● TECHNISCHE DATEN TECHNICAL DATA DATOS TECNICOS DONNEES TECHNIQUES ● ● ● TECHNICKÁ DATA TECHNISCHE GEGEVENS TECHNICKÉ ÚDAJE ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Länge x Breite x Höhe Length x Width x Height Longitud x Ancho x Altura Longueur, largeur, hauteur 36 x 49 x 9 cm Délka x šířka x výška Lengte x breedte x hoogte...
Seite 11 ● ● ● ● TECHNISCHE DATEN TECHNICAL DATA DATOS TECNICOS DONNEES TECHNIQUES ● ● ● TECHNICKÁ DATA TECHNISCHE GEGEVENS TECHNICKÉ ÚDAJE ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Max. Bindebreite Max. binding width Ancho máx. de encuadernación Largeur de travail 340mm Max. vázací šířka Max. bindbreedte Max.
Seite 12 ● ● ● ● ● ● ● TEILUNG PITCH PASO DĚLENÍ STEEK DELENIE ДЕЛЕНИЕ max. Blockstärke max. Blattanzahl* max. book thicknes max. no. of sheets* Ø épaisseur du bloc max. no. max. des feuilles* máx. espesor del cuaderno no. máx. de hojas* rund / round / ronde / redondo 6,0 mm 3,0 mm...
Seite 13 -bol vyvinutý, skonštruovaný a vyrobený v súlade s vyššie uvedenými smernicami ES jediným zodpovedným subjektom: -было спроектировано и произведено в соответствии с руководящими принципами EC исключительной ответственностью: Firma: ● Company: ● Société: ● Empresa: ● Firmou: ● Firma: ● Spoločnosti: ● Фирма : Chr. Renz GmbH, 73540 Heubach / Germany Downloaded from www.Manualslib.com...
Seite 14 EG-Konformitäts-Erklärung im Sinne der EG-Richtlinien EC conformity declaration according to the EC guidelines Déclaration de conformité CE selon les directives CE Declaración de conformidad de la UE de acuerdo con las directivas de la UE EG-conformiteitsverklaring volgens EG-richtlijnen Vyhlásenie o zhode ES v zmysle smerníc ES Декларация...

Renz combinette Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für Renz combinette

Inhaltszusammenfassung für Renz combinette

Seite 9: Wartung
