CAME 801XC-0150 Montage

FA01431M4B
Ø 9 mm
DE Deutsch
ES Español
NL Nederlands
PT Português UNI 5931 M5x12
CAME S.p.A.
Via Martiri Della Libertà, 15
31030 - Dosson di Casier
Treviso - Italy
FA01431M4B FA01431M4B - - 11/2019 11/2019
①
⑥
⑤
④
③
②
Ø 20 mm
C A
M E
DIN 912 TCCE
Ø 6,3x19
C A
M E
+ - F F F
E
C A
❷ ❸
+ - F F F
E
C A
❶ ❶
DEUTSCH

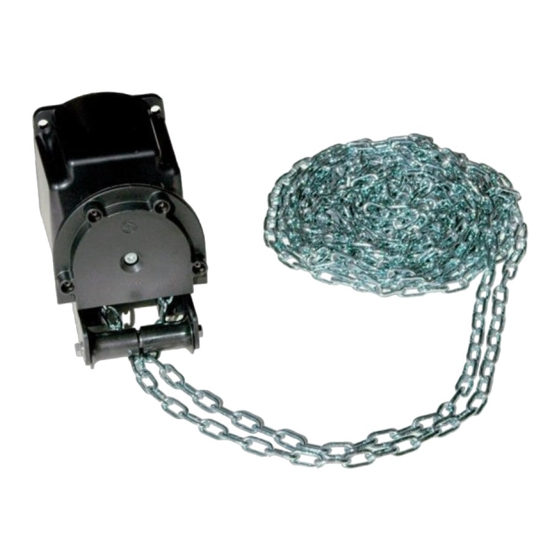

Bestandteile
① Windenabdeckung
② Kettenabdeckung
③ Zylinderkopfschraube DIN 912 Ø 6,3 x 19
④ Zylinderkopfschraube UNI5931 M5 x 12
⑤ Antriebsnocken
⑥ Antirutsch-Scheibe

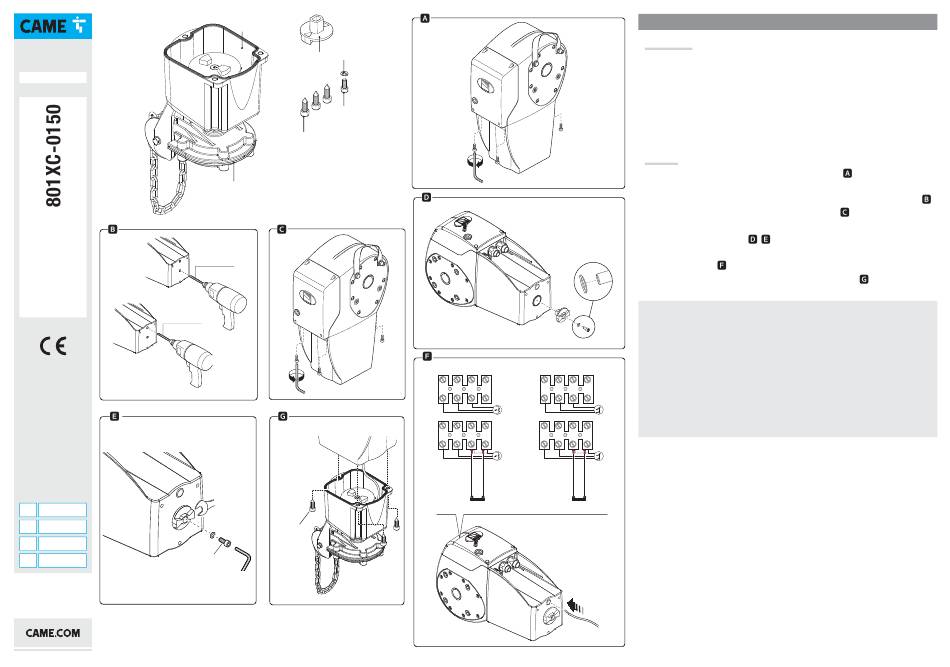

Montage
- Die untere Abdeckung des Getriebemotors entfernen
- Den unteren Teil der Abdeckung, an der gekennzeichneten Stelle durchbohren:
Ø 20 mm für den Antriebsnocken und Ø 9 mm für das Mikroschalterkabel
- Die Abdeckung wieder am Getriebemotor anbringen
- Den Antriebsnocken in das Loch stecken und mit der Schraube und der
Unterlegscheibe befestigen .
- Das Mikroschalterkabel in das Loch stecken ❶ und an die Klemmleiste Encoder
❷ Endschalter ❸
anschließen.
- Die Winde mit den drei Zylinderkopfschrauben befestigen
ABBAU UND ENTSORGUNG - Vor der Entsorgung ist es empfehlenswert,
sich über die am Installationsort geltenden Vorschriften zu informieren.
Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt
gesammelt mit dem normalen Hausmüll entsorgt werden.
Weitere Bestandteile (Platinen, Handsenderbatterien usw.) können Schad-
stoff e enthalten. Sie müssen dementsprechend entfernt und in zugelasse-
nen Fachbetrieben entsorgt werden.
NICHT IN DIE UMWELT GELANGEN LASSEN!
in dieser Anleitung enthaltenen Daten und Informationen können jeder-
Die
zeit und ohne vorherige Ankündigung geändert werden.
.
.
.
.
