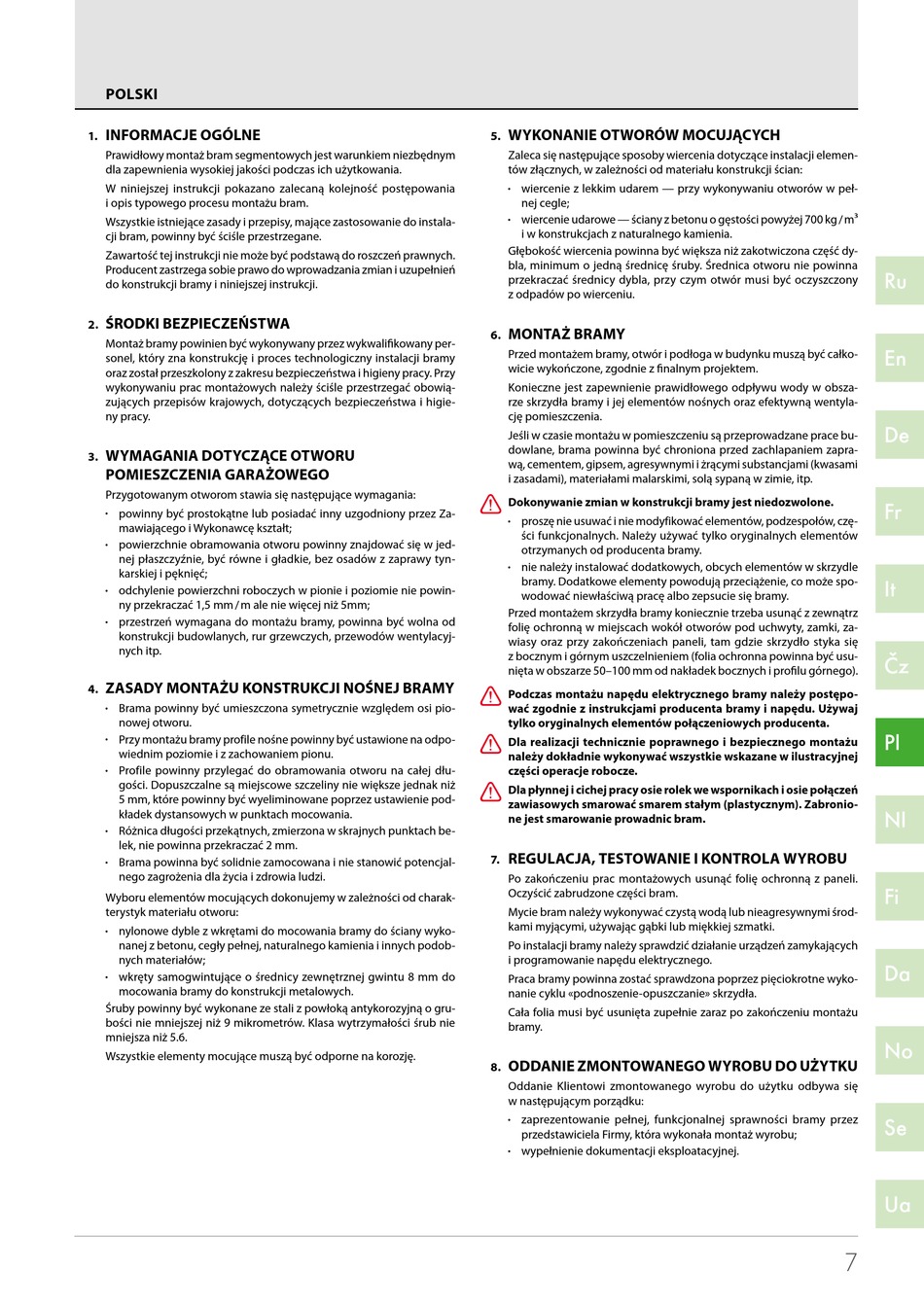

Alutech ProMax Montageanleitung Seite 9

POLSKI
INFORMACJE OGÓLNE
1.
Prawidłowy montaż bram segmentowych jest warunkiem niezbędnym
dla zapewnienia wysokiej jakości podczas ich użytkowania.
W niniejszej instrukcji pokazano zalecaną kolejność postępowania
i opis typowego procesu montażu bram.
Wszystkie istniejące zasady i przepisy, mające zastosowanie do instala­
cji bram, powinny być ściśle przestrzegane.
Zawartość tej instrukcji nie może być podstawą do roszczeń prawnych.
Producent zastrzega sobie prawo do wprowadzania zmian i uzupełnień
do konstrukcji bramy i niniejszej instrukcji.
ŚRODKI BEZPIECZEŃSTWA
2.
Montaż bramy powinien być wykonywany przez wykwalifikowany per­
sonel, który zna konstrukcję i proces technologiczny instalacji bramy
oraz został przeszkolony z zakresu bezpieczeństwa i higieny pracy. Przy
wy konywaniu prac montażowych należy ściśle przestrzegać obowią­
zujących przepisów krajowych, dotyczących bezpieczeństwa i higie­
ny pracy.
WYMAGANIA DOTYCZĄCE OTWORU
3.
POMIESZCZENIA GARAŻOWEGO
Przygotowanym otworom stawia się następujące wymagania:
powinny być prostokątne lub posiadać inny uzgodniony przez Za­
•
mawiającego i Wykonawcę kształt;
powierzchnie obramowania otworu powinny znajdować się w jed­
•
nej płaszczyźnie, być równe i gładkie, bez osadów z zaprawy tyn­
karskiej i pęknięć;
odchylenie powierzchni roboczych w pionie i poziomie nie powin­
•
ny przekraczać 1,5 mm / m ale nie więcej niż 5mm;
przestrzeń wymagana do montażu bramy, powinna być wolna od
•
konstrukcji budowlanych, rur grzewczych, przewodów wentylacyj­
nych itp.
ZASADY MONTAŻU KONSTRUKCJI NOŚNEJ BRAMY
4.
Brama powinny być umieszczona symetrycznie względem osi pio­
•
nowej otworu.
Przy montażu bramy profile nośne powinny być ustawione na odpo­
•
wiednim poziomie i z zachowaniem pionu.
Profile powinny przylegać do obramowania otworu na całej dłu­
•
gości. Dopuszczalne są miejscowe szczeliny nie większe jednak niż
5 mm, które powinny być wyeliminowane poprzez ustawienie pod­
kładek dystansowych w punktach mocowania.
Różnica długości przekątnych, zmierzona w skrajnych punktach be­
•
lek, nie powinna przekraczać 2 mm.
Brama powinna być solidnie zamocowana i nie stanowić potencjal­
•
nego zagrożenia dla życia i zdrowia ludzi.
Wyboru elementów mocujących dokonujemy w zależności od charak­
terystyk materiału otworu:
nylonowe dyble z wkrętami do mocowania bramy do ściany wyko­
•
nanej z betonu, cegły pełnej, naturalnego kamienia i innych podob­
nych materiałów;
wkręty samogwintujące o średnicy zewnętrznej gwintu 8 mm do
•
mocowania bramy do konstrukcji metalowych.
Śruby powinny być wykonane ze stali z powłoką antykorozyjną o gru­
bości nie mniejszej niż 9 mikrometrów. Klasa wytrzymałości śrub nie
mniejsza niż 5.6.
Wszystkie elementy mocujące muszą być odporne na korozję.
WYKONANIE OTWORÓW MOCUJĄCYCH
5.
Zaleca się następujące sposoby wiercenia dotyczące instalacji elemen­
tów złącznych, w zależności od materiału konstrukcji ścian:
wiercenie z lekkim udarem — przy wykonywaniu otworów w peł­
•
nej cegle;
wiercenie udarowe — ściany z betonu o gęstości powyżej 700 kg / m3
•
i w konstrukcjach z naturalnego kamienia.
Głębokość wiercenia powinna być większa niż zakotwiczona część dy­
bla, minimum o jedną średnicę śruby. Średnica otworu nie powinna
przekraczać średnicy dybla, przy czym otwór musi być oczyszczony
z odpadów po wierceniu.
MONTAŻ BRAMY
6.
Przed montażem bramy, otwór i podłoga w budynku muszą być całko­
wicie wykończone, zgodnie z finalnym projektem.
Konieczne jest zapewnienie prawidłowego odpływu wody w obsza­
rze skrzydła bramy i jej elementów nośnych oraz efektywną wentyla­
cję pomieszczenia.
Jeśli w czasie montażu w pomieszczeniu są przeprowadzane prace bu­
dowlane, brama powinna być chroniona przed zachlapaniem zapra­
wą, cementem, gipsem, agresywnymi i żrącymi substancjami (kwasami
i zasadami), materiałami malarskimi, solą sypaną w zimie, itp.
Y
Dokonywanie zmian w konstrukcji bramy jest niedozwolone.
proszę nie usuwać i nie modyfikować elementów, podzespołów, czę­
•
ści funkcjonalnych. Należy używać tylko oryginalnych elementów
otrzymanych od producenta bramy.
nie należy instalować dodatkowych, obcych elementów w skrzydle
•
bramy. Dodatkowe elementy powodują przeciążenie, co może spo­
wodować niewłaściwą pracę albo zepsucie się bramy.
Przed montażem skrzydła bramy koniecznie trzeba usunąć z zewnątrz
folię ochronną w miejscach wokół otworów pod uchwyty, zamki, za­
wiasy oraz przy zakończeniach paneli, tam gdzie skrzydło styka się
z bocznym i górnym uszczelnieniem (folia ochronna powinna być usu­
nięta w obszarze 50–100 mm od nakładek bocznych i profilu górnego).
Y
Podczas montażu napędu elektrycznego bramy należy postępo­
wać zgodnie z instrukcjami producenta bramy i napędu. Używaj
tylko oryginalnych elementów połączeniowych producenta.
Y
Dla realizacji technicznie poprawnego i bezpiecznego montażu
należy dokładnie wykonywać wszystkie wskazane w ilustracyjnej
części operacje robocze.
Y
Dla płynnej i cichej pracy osie rolek we wspornikach i osie połączeń
zawiasowych smarować smarem stałym (plastycznym). Zabronio­
ne jest smarowanie prowadnic bram.
REGULACJA, TESTOWANIE I KONTROLA WYROBU
7.
Po zakończeniu prac montażowych usunąć folię ochronną z paneli.
Oczyścić zabrudzone części bram.
Mycie bram należy wykonywać czystą wodą lub nieagresywnymi środ­
kami myjącymi, używając gąbki lub miękkiej szmatki.
Po instalacji bramy należy sprawdzić działanie urządzeń zamykających
i programowanie napędu elektrycznego.
Praca bramy powinna zostać sprawdzona poprzez pięciokrotne wyko­
nanie cyklu «podnoszenie­opuszczanie» skrzydła.
Cała folia musi być usunięta zupełnie zaraz po zakończeniu montażu
bramy.
ODDANIE ZMONTOWANEGO WYROBU DO UŻYTKU
8.
Oddanie Klientowi zmontowanego wyrobu do użytku odbywa się
w następującym porządku:
zaprezentowanie pełnej, funkcjonalnej sprawności bramy przez
•
przedstawiciela Firmy, która wykonała montaż wyrobu;
wypełnienie dokumentacji eksploatacyjnej.
•
