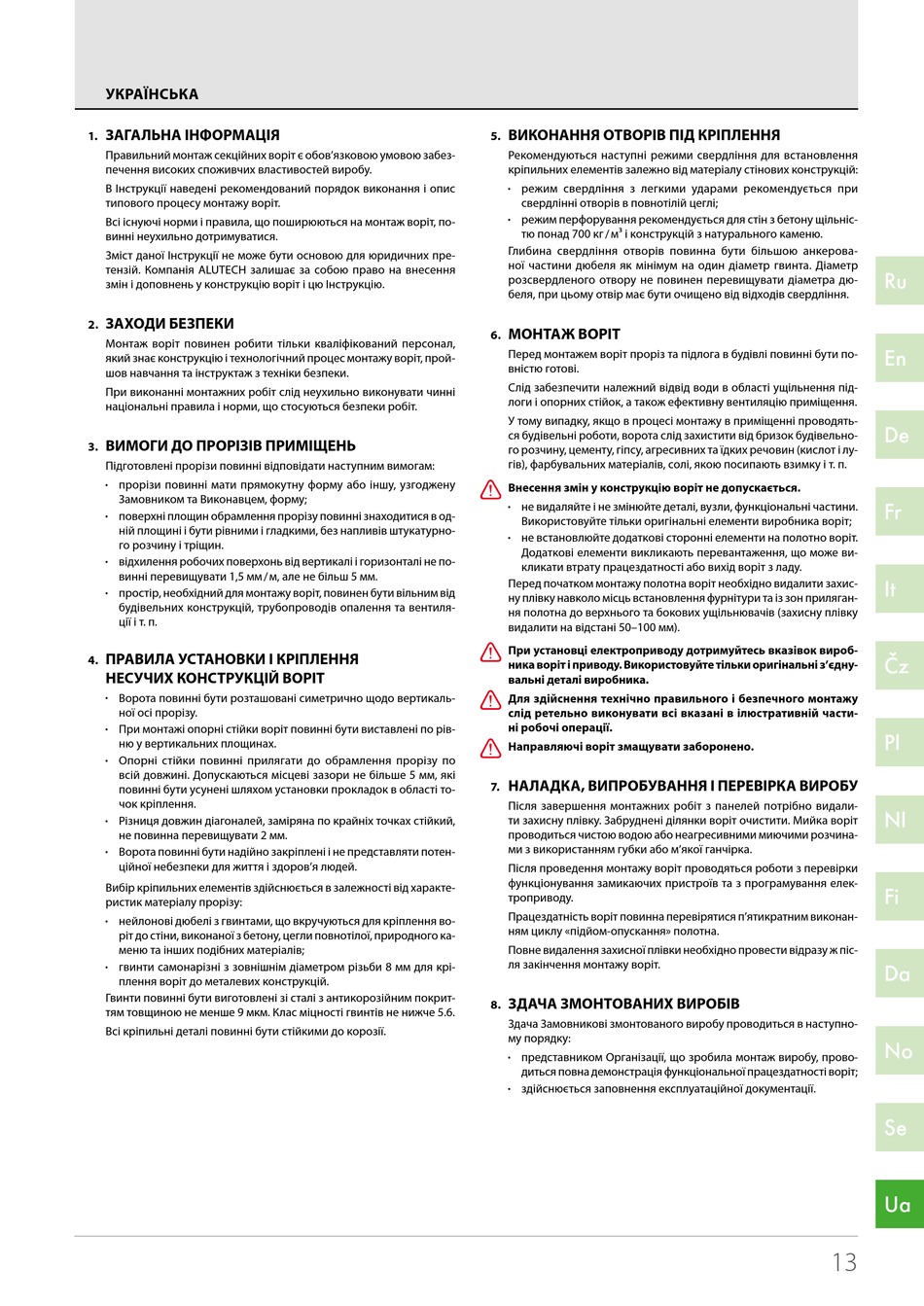

УКРАЇНСЬКА
ЗАГАЛЬНА ІНФОРМАЦІЯ
1.
Правильний монтаж секційних воріт є обов'язковою умовою забез­
печення високих споживчих властивостей виробу.
В Інструкції наведені рекомендований порядок виконання і опис
типо вого процесу монтажу воріт.
Всі існуючі норми і правила, що поширюються на монтаж воріт, по­
винні неухильно дотримуватися.
Зміст даної Інструкції не може бути основою для юридичних пре­
тензій. Компанія ALUTECH залишає за собою право на внесення
змін і доповнень у конструкцію воріт і цю Інструкцію.
ЗАХОДИ БЕЗПЕКИ
2.
Монтаж воріт повинен робити тільки кваліфікований персонал,
який знає конструкцію і технологічний процес монтажу воріт, прой­
шов навчання та інструктаж з техніки безпеки.
При виконанні монтажних робіт слід неухильно виконувати чинні
національні правила і норми, що стосуються безпеки робіт.
ВИМОГИ ДО ПРОРІЗІВ ПРИМІЩЕНЬ
3.
Підготовлені прорізи повинні відповідати наступним вимогам:
прорізи повинні мати прямокутну форму або іншу, узгоджену
•
Замовником та Виконавцем, форму;
поверхні площин обрамлення прорізу повинні знаходитися в од­
•
ній площині і бути рівними і гладкими, без напливів штукатурно­
го розчину і тріщин.
відхилення робочих поверхонь від вертикалі і горизонталі не по­
•
винні перевищувати 1,5 мм / м, але не більш 5 мм.
простір, необхідний для монтажу воріт, повинен бути вільним від
•
будівельних конструкцій, трубопроводів опалення та вентиля­
ції і т. п.
ПРАВИЛА УСТАНОВКИ І КРІПЛЕННЯ
4.
НЕСУЧИХ КОНСТРУКЦІЙ ВОРІТ
Ворота повинні бути розташовані симетрично щодо вертикаль­
•
ної осі прорізу.
При монтажі опорні стійки воріт повинні бути виставлені по рів­
•
ню у вертикальних площинах.
Опорні стійки повинні прилягати до обрамлення прорізу по
•
всій довжині. Допускаються місцеві зазори не більше 5 мм, які
повин ні бути усунені шляхом установки прокладок в області то­
чок кріп лення.
Різниця довжин діагоналей, заміряна по крайніх точках стійкий,
•
не повинна перевищувати 2 мм.
Ворота повинні бути надійно закріплені і не представляти потен­
•
ційної небезпеки для життя і здоров'я людей.
Вибір кріпильних елементів здійснюється в залежності від характе­
ристик матеріалу прорізу:
нейлонові дюбелі з гвинтами, що вкручуються для кріплення во­
•
ріт до стіни, виконаної з бетону, цегли повнотілої, природного ка­
меню та інших подібних матеріалів;
гвинти самонарізні з зовнішнім діаметром різьби 8 мм для крі­
•
плення воріт до металевих конструкцій.
Гвинти повинні бути виготовлені зі сталі з антикорозійним покрит­
тям товщиною не менше 9 мкм. Клас міцності гвинтів не нижче 5.6.
Всі кріпильні деталі повинні бути стійкими до корозії.
ВИКОНАННЯ ОТВОРІВ ПІД КРІПЛЕННЯ
5.
Рекомендуються наступні режими свердління для встановлення
кріпильних елементів залежно від матеріалу стінових конструкцій:
режим свердління з легкими ударами рекомендується при
•
свердлінні отворів в повнотілій цеглі;
режим перфорування рекомендується для стін з бетону щільніс­
•
тю понад 700 кг / м3 і конструкцій з натурального каменю.
Глибина свердління отворів повинна бути більшою анкерова­
ної частини дюбеля як мінімум на один діаметр гвинта. Діаметр
розсверд леного отвору не повинен перевищувати діаметра дю­
беля, при цьому отвір має бути очищено від відходів свердління.
МОНТАЖ ВОРІТ
6.
Перед монтажем воріт проріз та підлога в будівлі повинні бути по­
вністю готові.
Слід забезпечити належний відвід води в області ущільнення під­
логи і опорних стійок, а також ефективну вентиляцію приміщення.
У тому випадку, якщо в процесі монтажу в приміщенні проводять­
ся будівельні роботи, ворота слід захистити від бризок будівельно­
го розчину, цементу, гіпсу, агресивних та їдких речовин (кислот і лу­
гів), фарбувальних матеріалів, солі, якою посипають взимку і т. п.
Y
Внесення змін у конструкцію воріт не допускається.
не видаляйте і не змінюйте деталі, вузли, функціональні частини.
•
Використовуйте тільки оригінальні елементи виробника воріт;
не встановлюйте додаткові сторонні елементи на полотно воріт.
•
Додаткові елементи викликають перевантаження, що може ви­
кликати втрату працездатності або вихід воріт з ладу.
Перед початком монтажу полотна воріт необхідно видалити захис­
ну плівку навколо місць встановлення фурнітури та із зон приляган­
ня полотна до верхнього та бокових ущільнювачів (захисну плівку
видалити на відстані 50–100 мм).
Y
При установці електроприводу дотримуйтесь вказівок вироб­
ни ка воріт і приводу. Використовуйте тільки оригінальні з'єдну ­
вальні деталі виробника.
Y
Для здійснення технічно правильного і безпечного монтажу
слід ретельно виконувати всі вказані в ілюстративній части­
ні робочі операції.
Y
Направляючі воріт змащувати заборонено.
НАЛАДКА, ВИПРОБУВАННЯ І ПЕРЕВІРКА ВИРОБУ
7.
Після завершення монтажних робіт з панелей потрібно видали­
ти захисну плівку. Забруднені ділянки воріт очистити. Мийка воріт
проводиться чистою водою або неагресивними миючими розчина­
ми з використанням губки або м'якої ганчірка.
Після проведення монтажу воріт проводяться роботи з перевірки
функціонування замикаючих пристроїв та з програмування елек­
троприводу.
Працездатність воріт повинна перевірятися п'ятикратним виконан­
ням циклу «підйом­опускання» полотна.
Повне видалення захисної плівки необхідно провести відразу ж піс­
ля закінчення монтажу воріт.
ЗДАЧА ЗМОНТОВАНИХ ВИРОБІВ
8.
Здача Замовникові змонтованого виробу проводиться в наступно­
му порядку:
представником Організації, що зробила монтаж виробу, прово­
•
диться повна демонстрація функціональної працездатності воріт;
здійснюється заповнення експлуатаційної документації.
•
