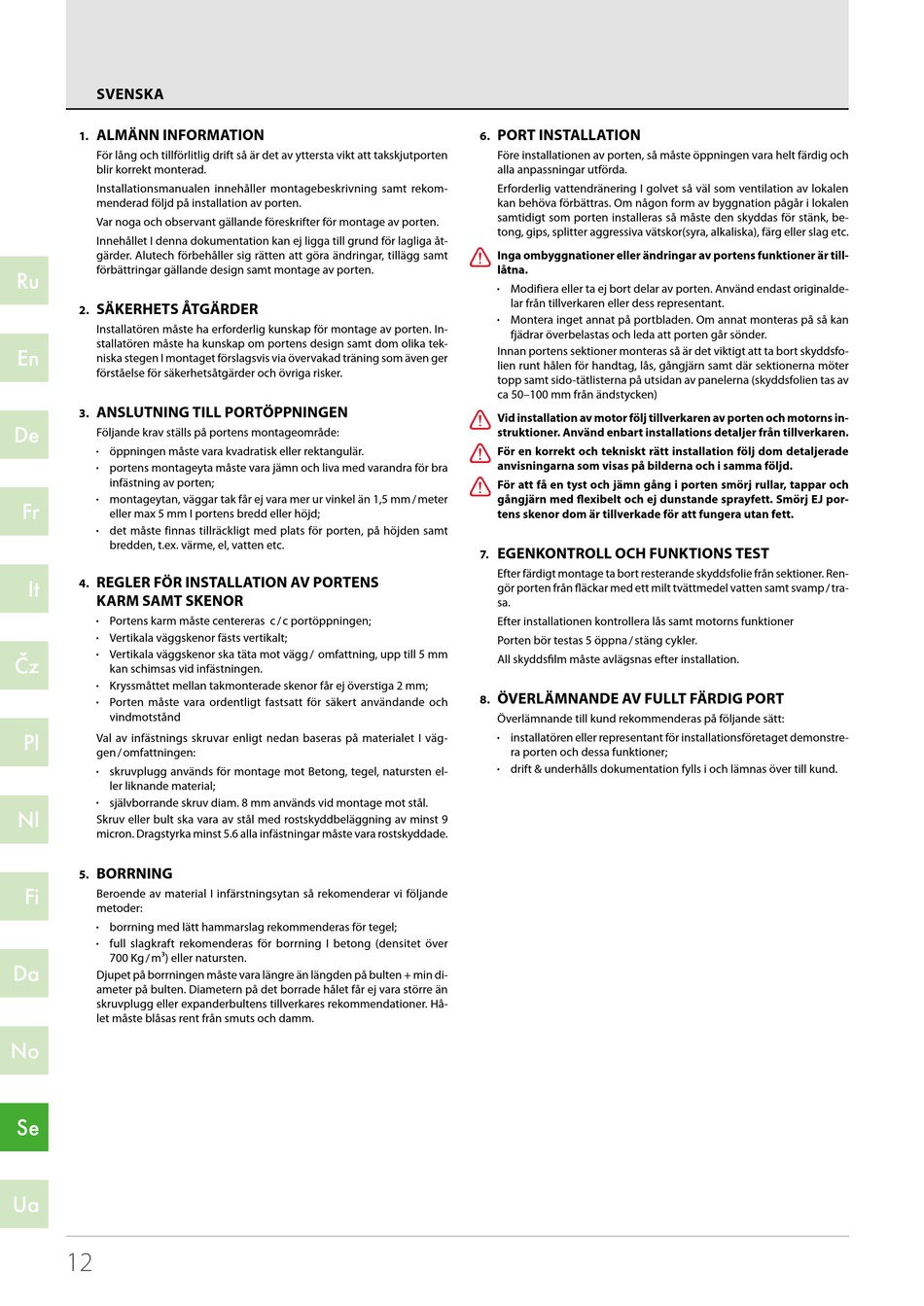

SVENSKA
ALMÄNN INFORMATION
1.
För lång och tillförlitlig drift så är det av yttersta vikt att takskjutporten
blir korrekt monterad.
Installationsmanualen innehåller montagebeskrivning samt rekom­
menderad följd på installation av porten.
Var noga och observant gällande föreskrifter för montage av porten.
Innehållet I denna dokumentation kan ej ligga till grund för lagliga åt­
gärder. Alutech förbehåller sig rätten att göra ändringar, tillägg samt
förbättringar gällande design samt montage av porten.
Ru
SÄKERHETS ÅTGÄRDER
2.
Installatören måste ha erforderlig kunskap för montage av porten. In­
stallatören måste ha kunskap om portens design samt dom olika tek­
En
niska stegen I montaget förslagsvis via övervakad träning som även ger
förståelse för säkerhetsåtgärder och övriga risker.
ANSLUTNING TILL PORTÖPPNINGEN
3.
De
Följande krav ställs på portens montageområde:
öppningen måste vara kvadratisk eller rektangulär.
•
portens montageyta måste vara jämn och liva med varandra för bra
•
infästning av porten;
montageytan, väggar tak får ej vara mer ur vinkel än 1,5 mm / meter
•
Fr
eller max 5 mm I portens bredd eller höjd;
det måste finnas tillräckligt med plats för porten, på höjden samt
•
bredden, t.ex. värme, el, vatten etc.
REGLER FÖR INSTALLATION AV PORTENS
4.
It
KARM SAMT SKENOR
Portens karm måste centereras c / c portöppningen;
•
Vertikala väggskenor fästs vertikalt;
•
Vertikala väggskenor ska täta mot vägg / omfattning, upp till 5 mm
•
Čz
kan schimsas vid infästningen.
Kryssmåttet mellan takmonterade skenor får ej överstiga 2 mm;
•
Porten måste vara ordentligt fastsatt för säkert användande och
•
vindmotstånd
Pl
Val av infästnings skruvar enligt nedan baseras på materialet I väg­
gen / omfattningen:
skruvplugg används för montage mot Betong, tegel, natursten el­
•
ler liknande material;
självborrande skruv diam. 8 mm används vid montage mot stål.
•
Nl
Skruv eller bult ska vara av stål med rostskyddbeläggning av minst 9
micron. Dragstyrka minst 5.6 alla infästningar måste vara rostskyddade.
BORRNING
5.
Fi
Beroende av material I infärstningsytan så rekomenderar vi följande
metoder:
borrning med lätt hammarslag rekommenderas för tegel;
•
full slagkraft rekomenderas för borrning I betong (densitet över
•
700 Kg / m3) eller natursten.
Da
Djupet på borrningen måste vara längre än längden på bulten + min di­
ameter på bulten. Diametern på det borrade hålet får ej vara större än
skruvplugg eller expanderbultens tillverkares rekommendationer. Hå­
let måste blåsas rent från smuts och damm.
No
Se
Ua
12 12
PORT INSTALLATION
6.
Före installationen av porten, så måste öppningen vara helt färdig och
alla anpassningar utförda.
Erforderlig vattendränering I golvet så väl som ventilation av lokalen
kan behöva förbättras. Om någon form av byggnation pågår i lokalen
samtidigt som porten installeras så måste den skyddas för stänk, be­
tong, gips, splitter aggressiva vätskor(syra, alkaliska), färg eller slag etc.
Y
Inga ombyggnationer eller ändringar av portens funktioner är till­
låtna.
Modifiera eller ta ej bort delar av porten. Använd endast originalde­
•
lar från tillverkaren eller dess representant.
Montera inget annat på portbladen. Om annat monteras på så kan
•
fjädrar överbelastas och leda att porten går sönder.
Innan portens sektioner monteras så är det viktigt att ta bort skyddsfo­
lien runt hålen för handtag, lås, gångjärn samt där sektionerna möter
topp samt sido­tätlisterna på utsidan av panelerna (skyddsfolien tas av
ca 50–100 mm från ändstycken)
Y
Vid installation av motor följ tillverkaren av porten och motorns in­
struktioner. Använd enbart installations detaljer från tillverkaren.
Y
För en korrekt och tekniskt rätt installation följ dom detaljerade
anvisningarna som visas på bilderna och i samma följd.
Y
För att få en tyst och jämn gång i porten smörj rullar, tappar och
gångjärn med flexibelt och ej dunstande sprayfett. Smörj EJ por­
tens skenor dom är tillverkade för att fungera utan fett.
EGENKONTROLL OCH FUNKTIONS TEST
7.
Efter färdigt montage ta bort resterande skyddsfolie från sektioner. Ren­
gör porten från fläckar med ett milt tvättmedel vatten samt svamp / tra­
sa.
Efter installationen kontrollera lås samt motorns funktioner
Porten bör testas 5 öppna / stäng cykler.
All skyddsfilm måste avlägsnas efter installation.
ÖVERLÄMNANDE AV FULLT FÄRDIG PORT
8.
Överlämnande till kund rekommenderas på följande sätt:
installatören eller representant för installationsföretaget demonstre­
•
ra porten och dessa funktioner;
drift & underhålls dokumentation fylls i och lämnas över till kund.
•
