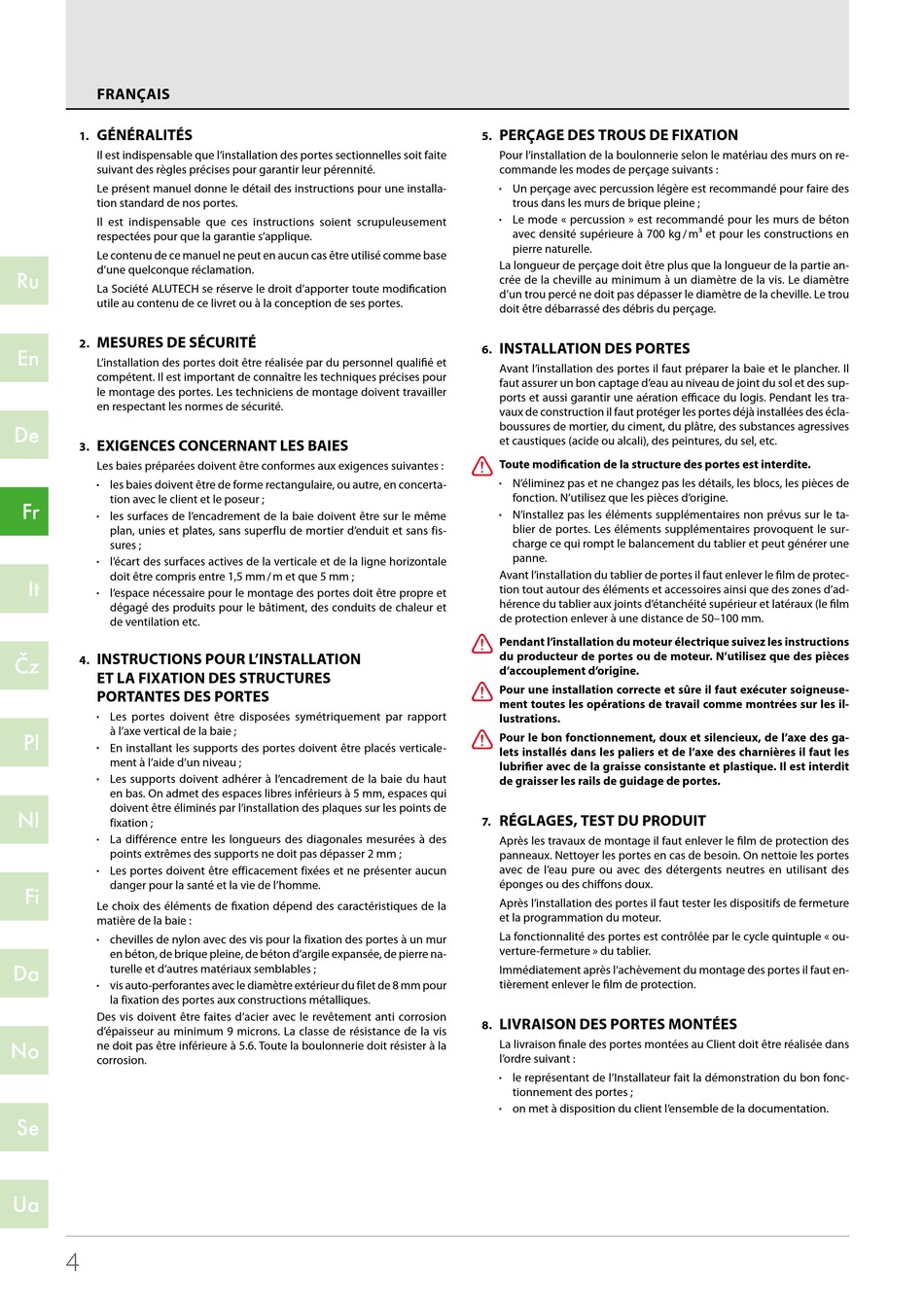

FRANÇAIS
GÉNÉRALITÉS
1.
Il est indispensable que l'installation des portes sectionnelles soit faite
suivant des règles précises pour garantir leur pérennité.
Le présent manuel donne le détail des instructions pour une installa­
tion standard de nos portes.
Il est indispensable que ces instructions soient scrupuleusement
respectées pour que la garantie s'applique.
Le contenu de ce manuel ne peut en aucun cas être utilisé comme base
d'une quelconque réclamation.
Ru
La Société ALUTECH se réserve le droit d'apporter toute modification
utile au contenu de ce livret ou à la conception de ses portes.
MESURES DE SÉCURITÉ
2.
En
L'installation des portes doit être réalisée par du personnel qualifié et
compétent. Il est important de connaître les techniques précises pour
le montage des portes. Les techniciens de montage doivent travailler
en respectant les normes de sécurité.
De
EXIGENCES CONCERNANT LES BAIES
3.
Les baies préparées doivent être conformes aux exigences suivantes :
les baies doivent être de forme rectangulaire, ou autre, en concerta­
•
tion avec le client et le poseur ;
Fr
les surfaces de l'encadrement de la baie doivent être sur le même
•
plan, unies et plates, sans superflu de mortier d'enduit et sans fis­
sures ;
l'écart des surfaces actives de la verticale et de la ligne horizontale
•
doit être compris entre 1,5 mm / m et que 5 mm ;
It
l'espace nécessaire pour le montage des portes doit être propre et
•
dégagé des produits pour le bâtiment, des conduits de chaleur et
de ventilation etc.
INSTRUCTIONS POUR L'INSTALLATION
Čz 4.
ET LA FIXATION DES STRUCTURES
PORTANTES DES PORTES
Les portes doivent être disposées symétriquement par rapport
•
à l'axe vertical de la baie ;
Pl
En installant les supports des portes doivent être placés verticale­
•
ment à l'aide d'un niveau ;
Les supports doivent adhérer à l'encadrement de la baie du haut
•
en bas. On admet des espaces libres inférieurs à 5 mm, espaces qui
doivent être éliminés par l'installation des plaques sur les points de
Nl
fixation ;
La différence entre les longueurs des diagonales mesurées à des
•
points extrêmes des supports ne doit pas dépasser 2 mm ;
Les portes doivent être efficacement fixées et ne présenter aucun
•
danger pour la santé et la vie de l'homme.
Fi
Le choix des éléments de fixation dépend des caractéristiques de la
matière de la baie :
chevilles de nylon avec des vis pour la fixation des portes à un mur
•
en béton, de brique pleine, de béton d'argile expansée, de pierre na­
Da
turelle et d'autres matériaux semblables ;
vis auto­perforantes avec le diamètre extérieur du filet de 8 mm pour
•
la fixation des portes aux constructions métalliques.
Des vis doivent être faites d'acier avec le revêtement anti corrosion
d'épaisseur au minimum 9 microns. La classe de résistance de la vis
No
ne doit pas être inférieure à 5.6. Toute la boulonnerie doit résister à la
corrosion.
Se
Ua
4 4
PERÇAGE DES TROUS DE FIXATION
5.
Pour l'installation de la boulonnerie selon le matériau des murs on re­
commande les modes de perçage suivants :
Un perçage avec percussion légère est recommandé pour faire des
•
trous dans les murs de brique pleine ;
Le mode « percussion » est recommandé pour les murs de béton
•
avec densité supérieure à 700 kg / m3 et pour les constructions en
pierre naturelle.
La longueur de perçage doit être plus que la longueur de la partie an­
crée de la cheville au minimum à un diamètre de la vis. Le diamètre
d'un trou percé ne doit pas dépasser le diamètre de la cheville. Le trou
doit être débarrassé des débris du perçage.
INSTALLATION DES PORTES
6.
Avant l'installation des portes il faut préparer la baie et le plancher. Il
faut assurer un bon captage d'eau au niveau de joint du sol et des sup­
ports et aussi garantir une aération efficace du logis. Pendant les tra­
vaux de construction il faut protéger les portes déjà installées des écla­
boussures de mortier, du ciment, du plâtre, des substances agressives
et caustiques (acide ou alcali), des peintures, du sel, etc.
Y
Toute modification de la structure des portes est interdite.
N'éliminez pas et ne changez pas les détails, les blocs, les pièces de
•
fonction. N'utilisez que les pièces d'origine.
N'installez pas les éléments supplémentaires non prévus sur le ta­
•
blier de portes. Les éléments supplémentaires provoquent le sur­
charge ce qui rompt le balancement du tablier et peut générer une
panne.
Avant l'installation du tablier de portes il faut enlever le film de protec­
tion tout autour des éléments et accessoires ainsi que des zones d'ad­
hérence du tablier aux joints d'étanchéité supérieur et latéraux (le film
de protection enlever à une distance de 50–100 mm.
Y
Pendant l'installation du moteur électrique suivez les instructions
du producteur de portes ou de moteur. N'utilisez que des pièces
d'accouplement d'origine.
Y
Pour une installation correcte et sûre il faut exécuter soigneuse­
ment toutes les opérations de travail comme montrées sur les il­
lustrations.
Y
Pour le bon fonctionnement, doux et silencieux, de l'axe des ga­
lets installés dans les paliers et de l'axe des charnières il faut les
lubrifier avec de la graisse consistante et plastique. Il est interdit
de graisser les rails de guidage de portes.
RÉGLAGES, TEST DU PRODUIT
7.
Après les travaux de montage il faut enlever le film de protection des
panneaux. Nettoyer les portes en cas de besoin. On nettoie les portes
avec de l'eau pure ou avec des détergents neutres en utilisant des
éponges ou des chiffons doux.
Après l'installation des portes il faut tester les dispositifs de fermeture
et la programmation du moteur.
La fonctionnalité des portes est contrôlée par le cycle quintuple « ou­
verture­fermeture » du tablier.
Immédiatement après l'achèvement du montage des portes il faut en­
tièrement enlever le film de protection.
LIVRAISON DES PORTES MONTÉES
8.
La livraison finale des portes montées au Client doit être réalisée dans
l'ordre suivant :
le représentant de l'Installateur fait la démonstration du bon fonc­
•
tionnement des portes ;
on met à disposition du client l'ensemble de la documentation.
•
