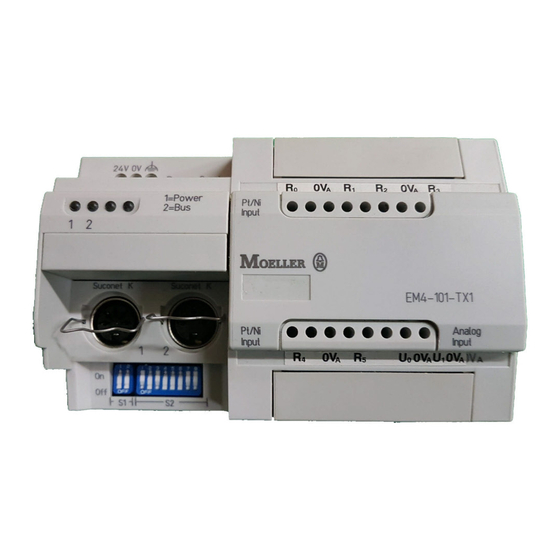

EM4-101-TX1
AWB27-1273...
A
AWB27-1287...
Dimensions – Abmessungen – Dimensiones – Dimensioni [mm]
6
79
86
134.5
Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en)
h
The device is suitable for use in industrial
en
environments (l EN 55011/22 Class A).
Das Gerät ist für den industriellen Einsatz
de
geeignet (l EN 55011/22 Klasse A).
L'appareil a été conçu pour l'emploi en
fr
milieu industriel (l EN 55011/22 classe A).
El aparato es adecuado para uso en
es
ambiente industrial (l EN 55011/22 clase A).
L'apparecchio è adatto per uso in ambienti
it
industriali (l EN 55011/22 classe A).
Installation Instructions
Montageanweisung
Notice d'installation
Instrucciones de montaje
Istruzioni per il montaggio
1/8
