4. Montage van het zaagblad en de zaagketting

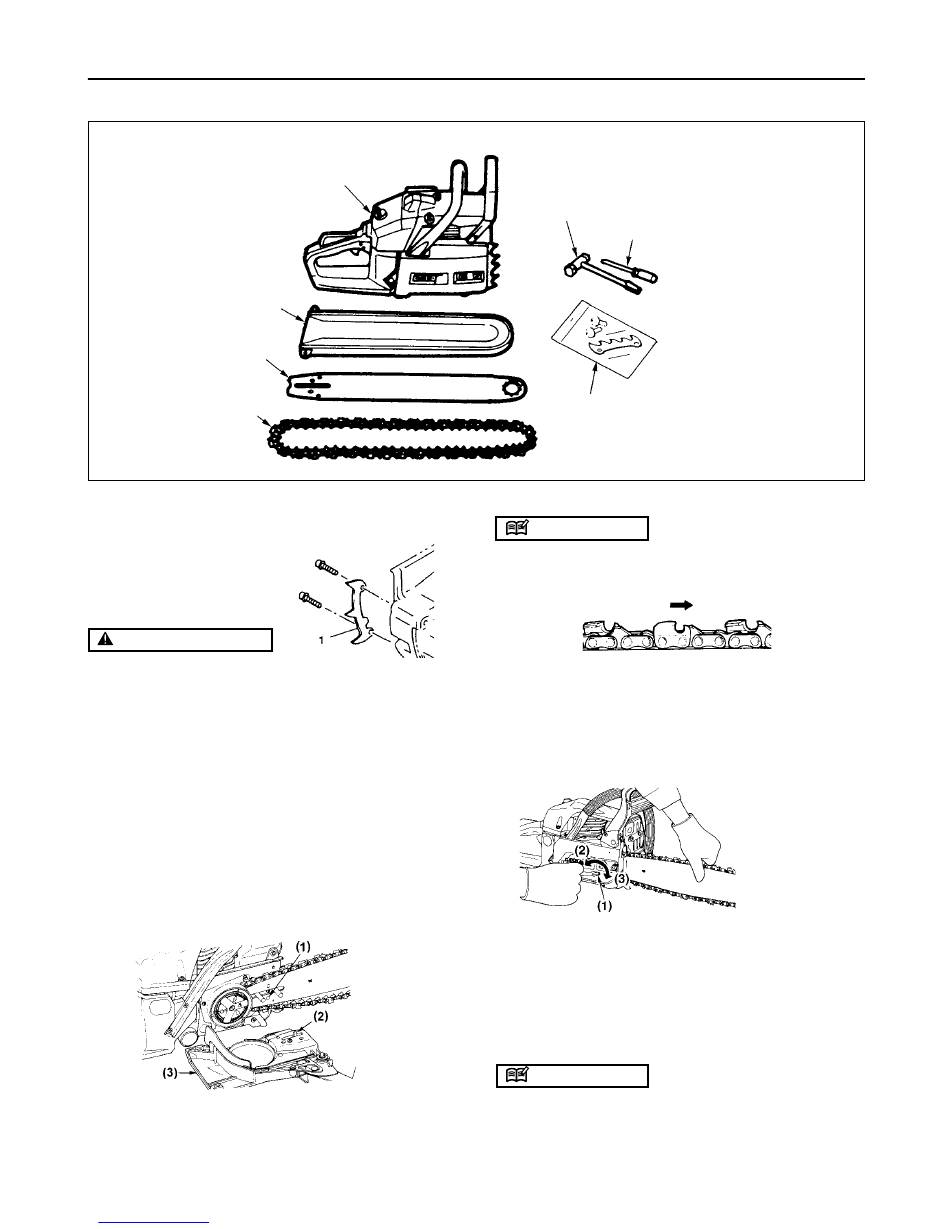

A standard saw unit package contains the items as illustrated.
Zaagbladbeschermer
Zaagketting
Open de doos en monteer het zaagblad en de zaagketting als
volgt op het motorhuis:
* Monteer de bijgeleverde
puntbumper (1) met twee
schroeven aan de machine.
WAARSCHUWING
De zaagketting heeft scherpe hoeken. Draag veilig-
heidshalve dikke werkhandschoenen.
1. Trek de remhendel naar de voorste handgreep toe om de
kettingrem vrij te zetten.
2. Draai de moeren los en verwijder het kettingdeksel.
3. Monteer de pen op het motorhuis.
4. Leg de ketting om het kettingwiel en bevestig het zaagblad
aan het motorhuis terwijl u de zaagketting op het zaagblad
legt. Stel de stand van de kettingspanmoer op het
kettingdeksel af op het onderste gat van het zaagblad.
NL-8
Downloaded from www.Manualslib.com
Motorhuis
Zaagblad
(1) Gat
(2) Kettingspanner
(3) Kettingdeksel
manuals search engine
Pijpsleutel
Schroevendraaier voor afstelling van
de carburateur
Pen en montagebouten
OPMERKING
Let op de juiste draairichting van de zaagketting.
Draairichting
5. Plaats het kettingdeksel op het motorhuis en draai de
moeren vingervast.
6. Houd het uiteinde van het zaagblad vast en verdraai de
kettingspanschroef om de kettingspanning zodanig af te
stellen, dat de kettinggeleiders net met de onderkant van
zaagbladlopers in aanraking komen.
7. Houd het zaagbladuiteinde omhoog en draai de moeren
stevig vast (12 ~ 15 N·m). Controleer vervolgens of de ket-
ting soepel draait en de juiste spanning heeft. Zo nodig
opnieuw afstellen met loszittende kettingdeksel.
8. Draai de kettingspanschroef vast.
OPMERKING
Een nieuwe ketting rekt in het begin enigszins uit. Controleer
de spanning regelmatig, omdat een loszittende ketting
gemakkelijk kan aflopen en extra slijtage aan de ketting zelf
en aan het zaagblad kan veroorzaken.
(1) Kettingspanschroef
(2) Losdraaien
(3) Vastdraaien
