4. Installazione della barra guida e della catena

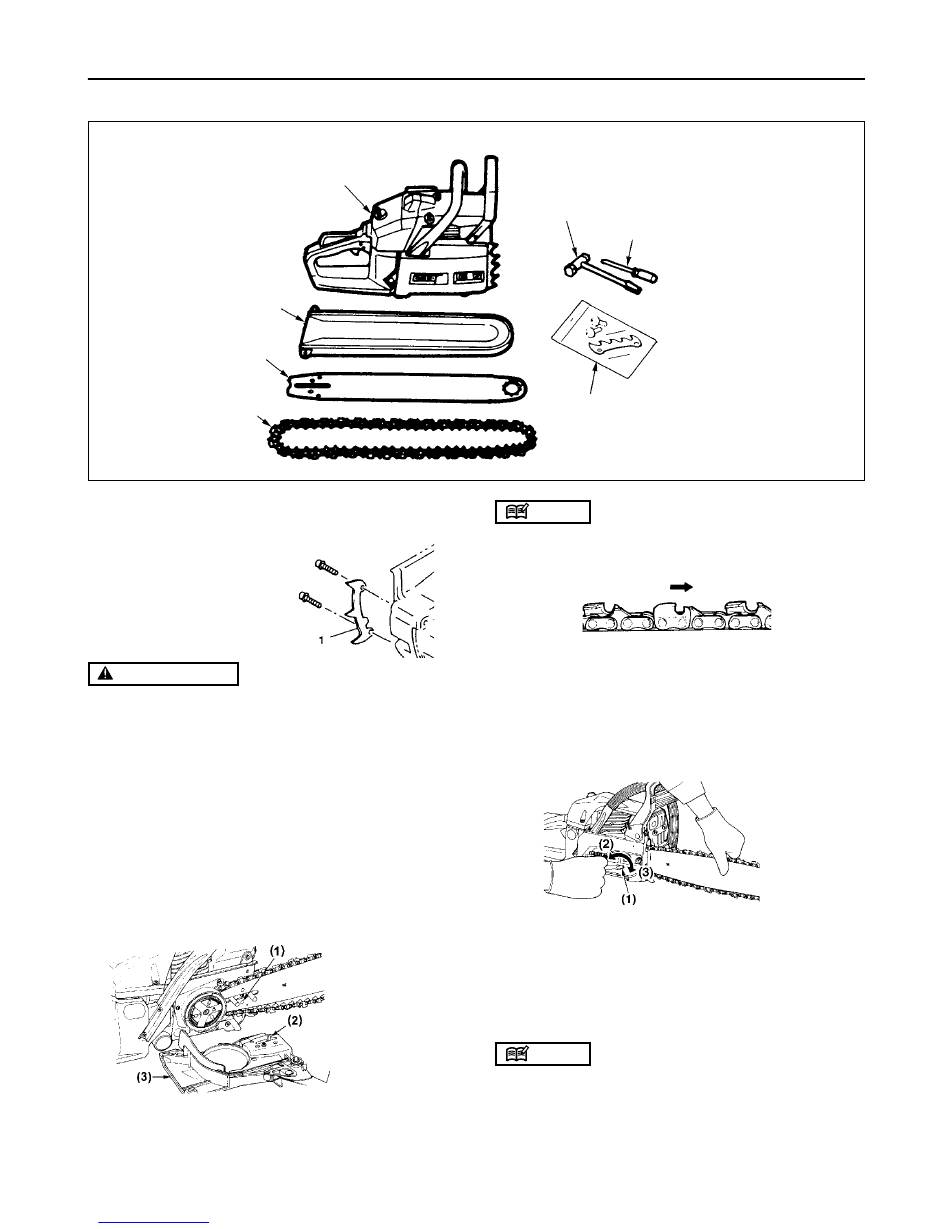

Un normale kit di taglio contiene le seguenti parti.
Protezione barra
Aprite la scatola ed installate la barra guida e la catena sul
motore nel modo che segue:
* Installare il paraurti a denti in
dotazione (1) all'attrezzo con le
due viti.
ATTENZIONE
• La catena è affilata, Maneggiatela indossando guanti
spessi.
1. Tirare la protezione verso l'impugnatura anteriore per
verificare che il freno catena non sia inserito.
2. Allentate i dadi e togliete il copricatena.
3. Installate la caviglia in dotazione al motore.
4. Montate la catena sulla ruota dentata e, tenendo la catena
in posizione sulla barra guida, installate quest'ultima sul
motore. Regolate la posizione del dado tendicatena sul
copricatena portandolo al foro inferiore della barra guida.
IT-8
Downloaded from www.Manualslib.com
Motore
Barra guida
Catena
(1) Foro
(2) Dado tendicatena
(3) Copricatena
manuals search engine
Chiave a bussola Cacciavite di regolazione del
carburatore
Diente y tornillos de montaje
NOTA
Badate che l'orientamento della catena sia corretto.
Direzione di movimento
5. Installate il copricatena sul motore e stringete a mano i
dadi.
6. Sollevate la sommità della barra e contemporaneamente
regolate la tensione della catena con la vite tendicatena
sino a che le maglie di collegamento toccano appena il
lato inferiore della barra.
7. Stringete bene i dadi con la sommità della barra spinta
verso l'alto (12 ~ 15 N·m).Controllate quindi che la catena
scorra bene e sia tesa al punto giusto muovendola a mano.
Se necessario, regolatene nuovamente la tensione
allentando prima il copricatena.
8. Stringete la vite tendicatena.
NOTA
Una catena nuova tende ad allungarsi leggermente con I'uso.
Controllatene e regolatene nuovamente la tensione con
frequenza, dato che, allentandosi, Ia catena potrebbe
fuoriuscire o consumarsi rapidamente insieme alla barra guida.
(1) Vite tendicatena
(2) Allentare
(3) Stringere
