4. Einbau des Kettenstegs und der Sägekette

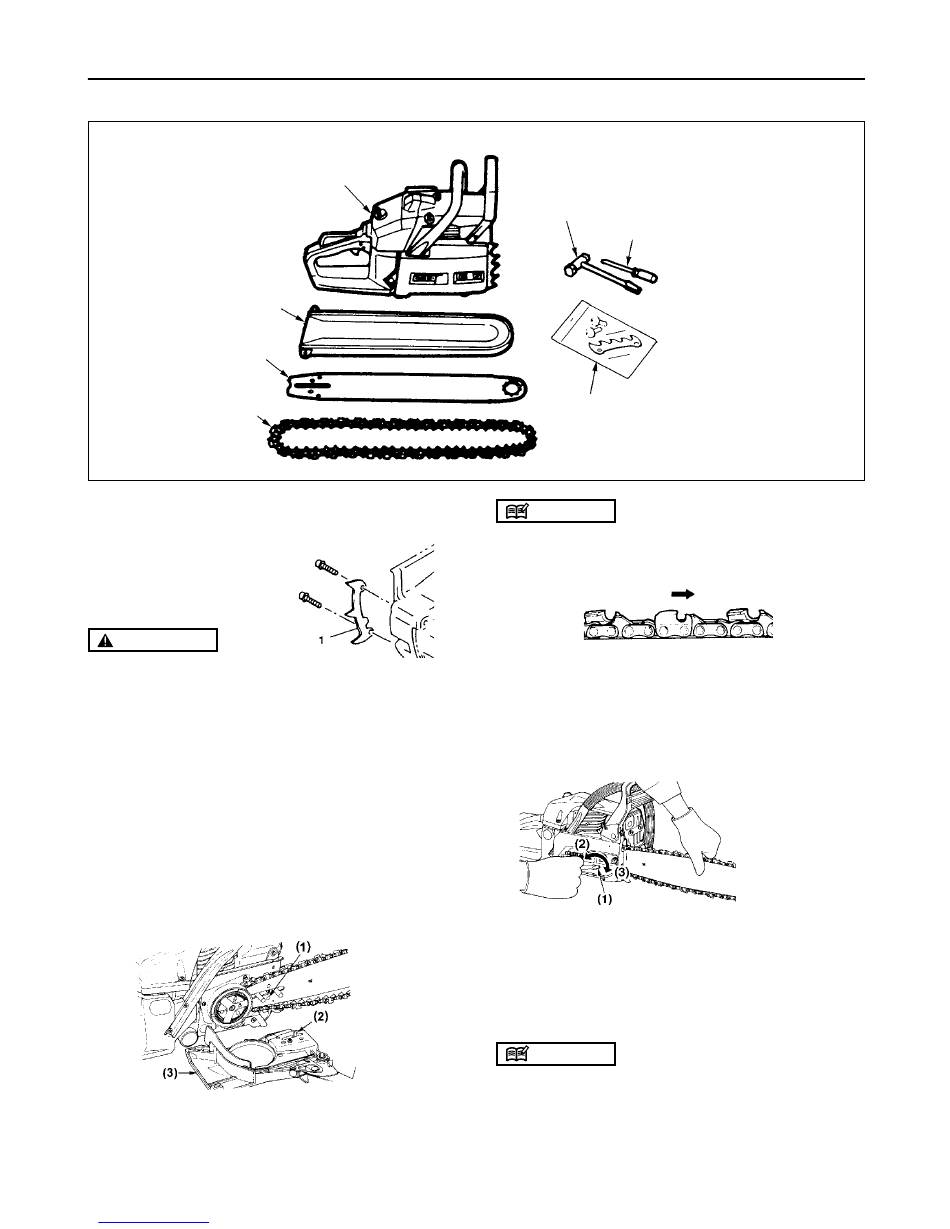

Die Standard-Ausrüstung für die Kettensäge besteht aus den folgenden, in der Abbildung dargestellten Teilen:
Kettensteg-Schutzhülle
Den Karton öffnen; dann den Kettensteg und die Ketten nach
folgenden Anweisungen am Antriebsaggregat anbringen:
* Die mitgelieferte Anschlagspitze
(1) mit den beiden Schrauben an
das Werkzeug montieren.
WARNUNG
Die Zähne der Sägekette sind sehr scharf, daher bei der
Handhabung dicke Schutzhandschuhe tragen.
1. Die Schutzabdeckung in Richtung des vorderen Handgriffs
ziehen, um zu überprüfen, ob die Kettenbremse nicht
aktiviert ist.
2. Die Muttern Iösen und die Ketten-Abdeckung entfernen.
3. Den mitgelieferten Dorn am Antriebsaggregat anbringen.
4. Die Kette am Zahnrad anbringen, dann den Kettensteg
am Antriebsaggregat montieren, während die Sägekette
auf den Kettensteg aufgelegt wird. Die Mutter des
Kettenspanners an der Kettenabdeckung in die untere
Öffnung des Kettenstegs einpassen.
DE-8
Downloaded from www.Manualslib.com
Antriebsaggregat
Kettensteg
Sägekette
(1) Öffnung
(2) Mutter
(3) Kettenabdeckung
manuals search engine
Sechskantschlüssel Schraubendreher zur
Vergasereinstellung
Dorn und Befestigungsschrauben
HINWEIS
Auf die korrekte Einbaurichtung der Sägekette achten.
Laufrichtung
5. Die Kettenabdeckung am Antriebsaggregat montieren und
die Muttern von Hand aufschrauben.
6. Den Kettensteg vorne hochhalten und die Kettenspannung
einstellen. Die Kettenspanner-Schraube drehen, bis die
Haltebänder leicht an der Unterseite der Kettenstegschiene
anliegen.
7. Die Spitze des Kettenstegs hochhalten und die Muttern
gut festziehen (12 ~ 15 N·m). Nun die Kette auf einwand-
freien Lauf und korrekte Spannung überprüfen, indem sie
von Hand gedreht wird. Wenn erforderlich, die Ketten-
abdeckung Iösen und die Kettenspannung korrigieren.
8. Die Kettenspanner-Schraube festziehen.
HINWEIS
Neue Ketten dehnen sich während der anfänglichen
Verwendungszeit. Aus diesem Grunde die Kettenspannung
häufig überprüfen und eventuell nachstellen, da eine lockere
Kette leicht herunterspringen oder zu einem rapiden Verschleiß
von Kette und Kettensteg führen kann.
(1) Kettenspanner-Schraube
(2) Lösen
(3) Anziehen
