Blende erneut installieren
1. Verwenden Sie einen sternförmigen Schraubendreher mit T20-Stiftaufsatz zum Anschrauben der
Blendenhalterung.
2. Richten Sie eine Seite der Blende an der Halterung aus.
3. Drücken Sie in die Mitte der Blende, knicken Sie die Kanten nach oben, und setzen Sie sie
anschließend ein.
Anschließen der Kabel
1. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais oder Ähnliches) an die
Kamera anschließen möchten, verwenden Sie dazu die digitalen E/A-Anschlusskabel der Kamera.
Weitere Informationen finden Sie unter
Seite 28.
2. Wenn externe Mikrofone und/oder Lautsprecher an die Kamera angeschlossen werden müssen,
verbinden Sie die Geräte mit den E/A-Audiokabeln der Kamera. Weitere Informationen finden Sie
unter
Verbindung mit Stromquellen und externen Geräten auf

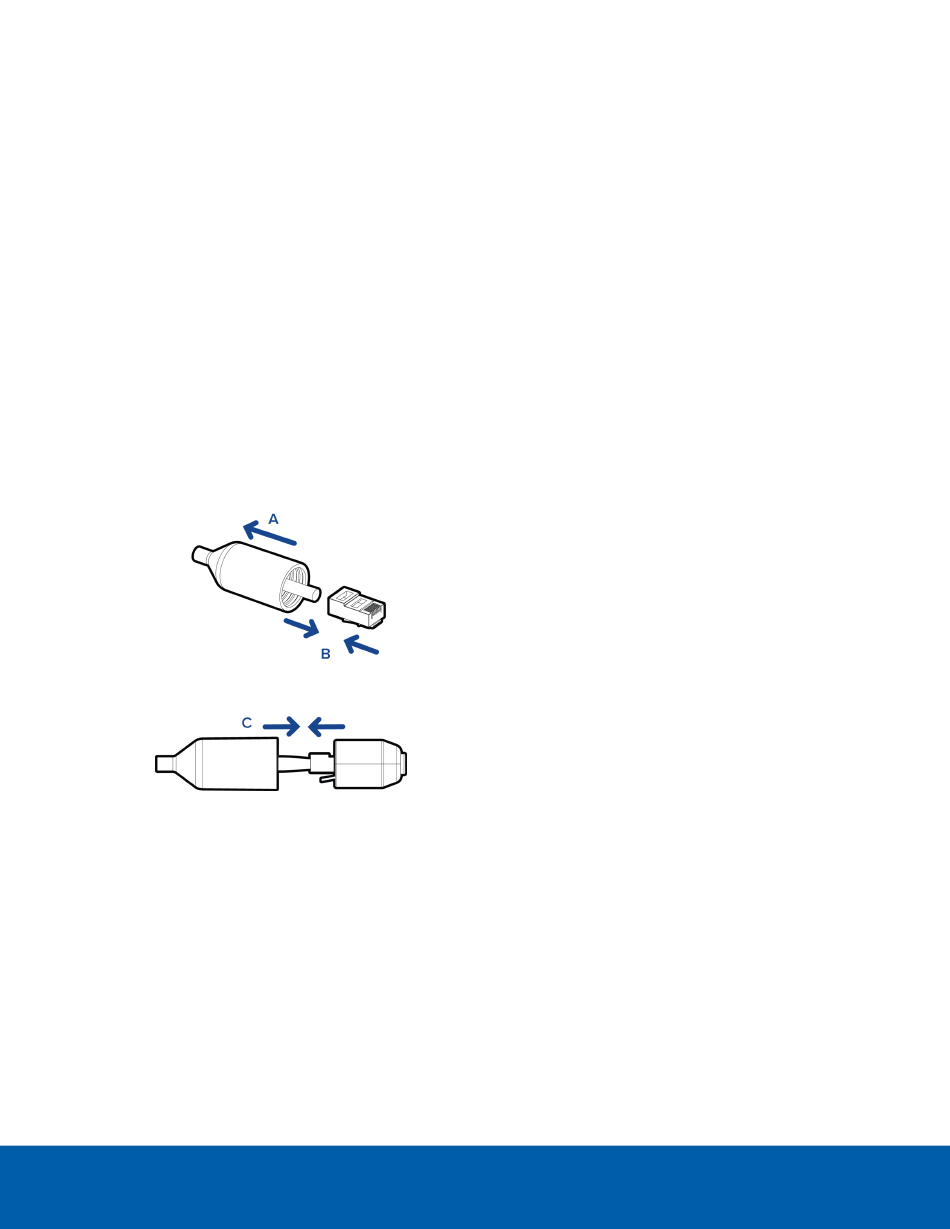

3. Installieren Sie die schützende Kabeltülle. Sie können diesen Schritt überspringen, wenn Sie die
optionale Anschlussdose verwenden.
a. Entfernen Sie die schützende Kabeltülle, die über den Ethernet-Anschluss vorinstalliert ist, und
fädeln Sie dann ein Ende des Ethernet-Kabels hindurch.
Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung
entspricht.
b. Crimpen Sie das Ethernet-Kabel.
c. Nachdem Sie das Kabel an die Kamera angeschlossen haben, schieben Sie die Tülle über den
Ethernet-Anschluss.
4. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss).
Die Link-LED-Anzeige leuchtet auf, sobald eine Netzwerkverbindung hergestellt wurde.
Blende erneut installieren
Verbindung mit Stromquellen und externen Geräten auf
Seite 28.
15
