Avigilon H4M-D plus Installationsanleitung
H4 mini-dome-kamera-modelle mit hänge-montageadapter
Vorschau ausblenden
Andere Handbücher für H4M-D plus:
- Installationsanleitung (26 Seiten) ,
- Installationsanleitung (26 Seiten)
Verwandte Anleitungen für Avigilon H4M-D plus
Inhaltszusammenfassung für Avigilon H4M-D plus

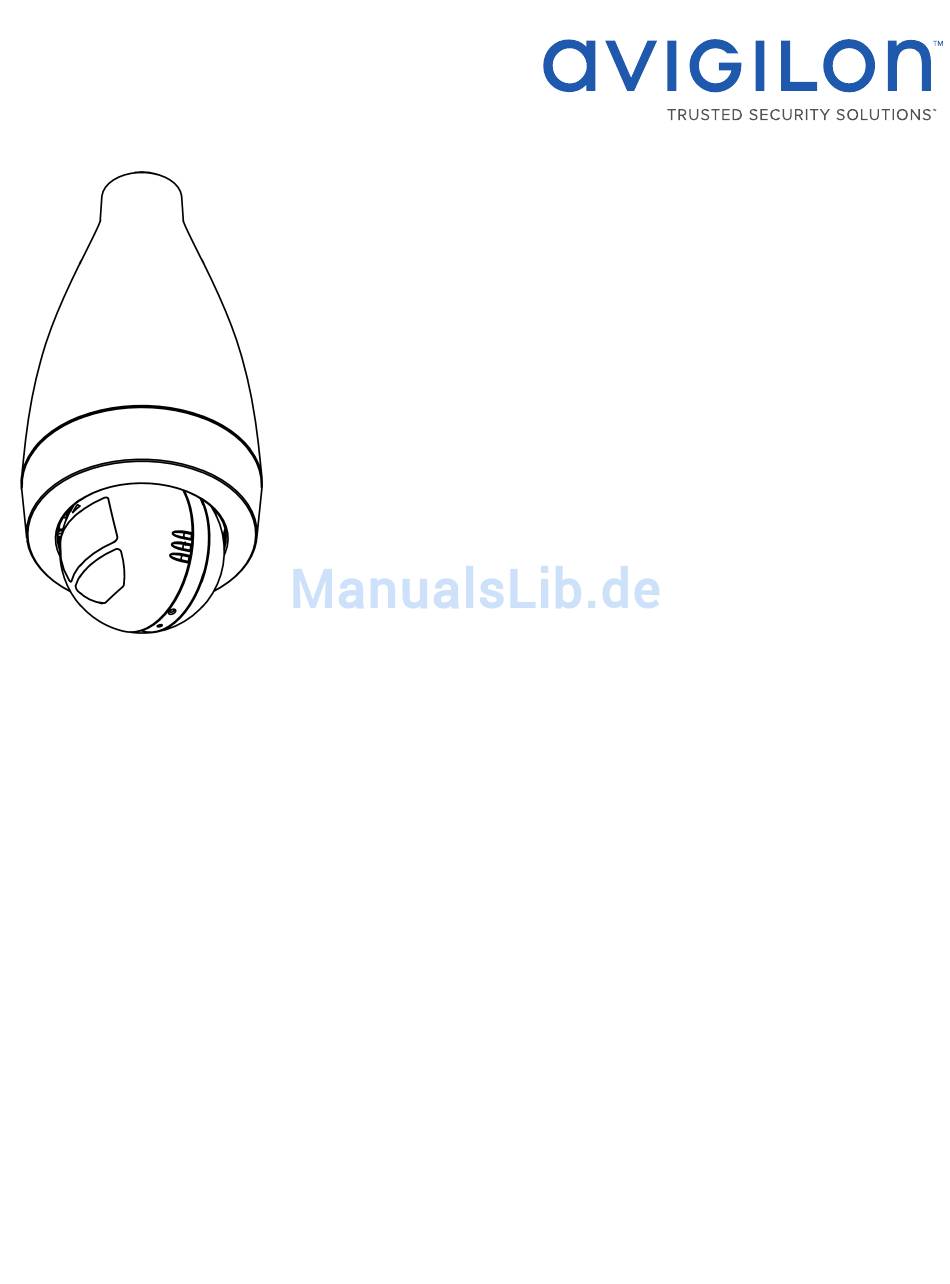

- Seite 1 Installationsanleitung Avigilon H4 Mini-Dome-Kamera-Modelle mit Hänge-Montage- Adapter: H4M-D plus H4M-MT-NPTA...
-
Seite 2: Wichtige Sicherheitsinformationen
Gerät beschädigt wurde (beispielsweise durch verschüttete Flüssigkeit oder heruntergefallene Gegenstände), Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Verwenden Sie bei der Reinigung des Gehäuses keine starken Reinigungs- oder Scheuermittel. Verwenden Sie nur von Avigilon empfohlenes Zubehör. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Marken der jeweiligen Inhaber handeln. Das Fehlen der Symbole™ und® in Verbindung mit einer Marke in diesem Dokument oder überhaupt stellt keine Erklärung des Verzichts an der entsprechenden Marke dar. Die innovativen Lösungen der Avigilon Corporation sind durch in den USA und anderen Gerichtsbarkeiten weltweit angemeldete Patente geschützt. (Siehe avigilon.com/Patente). Soweit nicht ausdrücklich schriftlich vereinbart, werden keine Lizenzen in Bezug auf Urheberrechte, Designs, Marken, Patente oder andere Rechte an geistigem Eigentum von der Avigilon Corporation oder seinen Lizenzgebern erteilt. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht der Abdeckung Hängemontage-Decken- -Adapter Ansicht Ansicht des Kameragehäuses Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Verwendung des Hängemontage-Adapters Installation der Kamerabasis auf der Anbauadapter Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten der Kamera Anbringen der Blende Konfigurieren der Kamera Weitere Informationen Verbindungsstatus-LED-Anzeige... -
Seite 6: Überblick
Überblick HINWEIS: Achten Sie darauf, die Kamera nicht zu verkratzen. Die hinterlassenen Fingerabdrücke könnten sich auf die Bildqualität insgesamt auswirken. Halten Sie die Schutzabdeckung außerhalb der Kamera, bis die Installation abgeschlossen ist. Ansicht der Abdeckung 1. Kameragehäuse Das Hauptgehäuse der Kamera, einschließlich der internen Mechanismen für die Ausrichtung der Kamera. 2. -
Seite 7: Hängemontage-Decken- -Adapter Ansicht
Hängemontage-Decken- -Adapter Ansicht 1. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 2. Kamerabefestigungs-schlitze Schlitze für die Kamera-Gehäuse-Clips zur Befestigung des Kameragehäuses an der Adapter. 3. Wandplatte Dient zum Fixieren der Kamera. 4. Klemmen Zur Befestigung der Wandplatte am NPT-Adapter. 5. -
Seite 8: Ansicht Des Kameragehäuses
Ansicht des Kameragehäuses 1. Ethernet-Anschluss Kann über eine Stromquelle und eine Ethernet-Verbindung mit dem Netzwerk verbunden werden. Die Kamera kann nur über PoE (Power over Ethernet) mit Strom versorgt werden. Die Kommunikation mit dem Server und die Bilddatenübertragung erfolgen ebenfalls über diese Verbindung. 2. - Seite 9 7. Firmware-Reset-Taste Wird zum Zurücksetzen der Kamera verwendet. Weitere Informationen finden Sie unter Zurücksetzen auf Werkseinstellungen auf Seite 20. 8. Seriennummernetikett Gibt die Seriennummer und die MAC-Adresse der Kamera an. Ansicht des Kameragehäuses...
-
Seite 10: Installation
Kreuzschlitzdreher Nr. 2 – zur Befestigung der Kamera an eine Verteilerdose oder Montagefläche. Lieferumfang der Kamera Überprüfen Sie Ihr Lieferpaket auf folgenden Inhalt: Avigilon H4 Mini-Dome-Kamera (H4M-D), die "Kamera". Folgendes Zubehör ist enthalten, jedoch nicht für eine Installation mit einer AufhängungDeckenmontage- Adapter erforderlich: Schablonenaufkleber für die Oberflächenmontage... - Seite 11 1. Halten Sie den NPT-Adapter an das NPT-Aufhängungsrohr und drehen Sie ihn im Uhrzeigersinn. 2. Ziehen Sie das Ethernet-Kabel durch den Hängemontage-Adapter. 3. Richten Sie Kamerabefestigungsschlitze an der Wandplatte mit den Klemmen am NPT-Adapter aus und schieben Sie die Klemmen so, dass sie einrasten und die Wandplatte sicher befestigt ist. Verwendung des Hängemontage-Adapters...
-
Seite 12: Installation Der Kamerabasis Auf Der Anbauadapter
4. Befestigen Sie die Wandplatte mit zwei Schrauben am NPT-Adapter. Installation der Kamerabasis auf der Anbauadapter HINWEIS: Zerkratzen oder berühren Sie die Dome-Kuppel nicht. Die hinterlassenen Fingerabdrücke könnten sich auf die Bildqualität insgesamt auswirken. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. -
Seite 13: Zuweisen Einer Ip-Adresse
IP-Adresse im Subnetz 169.254.0.0/16. Die IP-Adresseinstellungen können mit einer der folgenden Methoden geändert werden: Webbrowser-Oberfläche des Geräts: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (z. B. die Avigilon Control Center™-Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite 21. -
Seite 14: Zugreifen Auf Den Live-Videostream
Zugreifen auf den Live-Videostream Der Live-Videostream kann mit einer der folgenden Methoden angezeigt werden: Webbrowser-Oberfläche: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (beispielsweise Avigilon Control Center-Software). HINWEIS: Der Standardbenutzername lautet administrator ohne Passwort. Ausrichten der Kamera HINWEIS: Nehmen Sie beim Ausrichten der Kamera Bezug auf den Live-Stream der Kamera. -
Seite 15: Anbringen Der Blende
3. Drehen Sie die Sperrverriegelung, um sie in der geschlossen Position zu verriegeln. 4. Passen Sie auf der Webbrowser-Oberfläche oder in der Avigilon Control Center-Software die Bild- und Anzeigeeinstellungen der Kamera an. Anbringen der Blende Befestigen Sie die Blende, nachdem Sie die Kamera haben einrasten lassen, mit den folgenden Schritten am... - Seite 16 1. Suchen Sie die zwei Kunststoffmerkmale auf der Innenseite der Blende. 2. Platzieren Sie die Blende gegenüber dem Montage-Adapter mit den etwas links von den Blendenmontageclips am Montage-Adapter. 3. Drehen Sie die Blende im Uhrzeigersinn, bis sie einrastet. Anbringen der Blende...
-
Seite 17: Konfigurieren Der Kamera
Camera Configuration Tool konfigurieren. Weitere Informationen finden Sie im Benutzerhandbuch zumAvigilon Camera Configuration Tool. Wenn die Kamera mit dem Avigilon Control Center-System verbunden ist, können Sie die Kamera mithilfe der Clientsoftware konfigurieren. Weitere Informationen finden Sie im AvigilonControl Center-Client- Benutzerhandbuch. -
Seite 18: Verbindungsstatus-Led-Anzeige
Verbindungsstatus-LED-Anzeige Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED-Anzeige der Kamera über den Fortschritt bei der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung LED-Anzeige IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 19: Entfernen Der Kamera Vom Anbauadapter
Entfernen der Kamera vom Anbauadapter 1. Drehen Sie die Blende gegen den Uhrzeigersinn, bis sie sich löst. Das Lösen der Blende erfordert etwas Krafteinsatz und ein hörbares Klicken erfolgt, sobald sie sich gelöst hat. 2. Drücken Sie die Kameragehäuseclips in den Befestigungsschlitzen zusammen, um das Gehäuse von der Aufhäng- zu lösen, und ziehen Sie die Kamera aus der Halterung. -
Seite 20: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: 1. -
Seite 21: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
HINWEIS: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Benutzerhandbuch zur Weboberfläche – Avigilon IP-Kameramodelle HD H.264. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). -
Seite 22: Spezifikationen
Spezifikationen Kamera Objektiv 2,8 mm, F1.2, IR-korrigiert 1,3 MP: (5:4) 74°; (16:9) 110° HFOV (Sichtwinkel) 2,0 MP: (5:4) 74°; (16:9) 110° 3,0 MP: (5:4) 94°; (16:9) 100°, (4:3) 100° Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF® ONVIF-konform mit Version 1.02, 2.00, Profile S (www.onvif.org) Kennwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS- Sicherheit Authentifizierung, Benutzerzugriffsprotokoll, 802.1x-Port-basierte... - Seite 23 Feuchtigkeit 0 – 95 % (nicht kondensierend) Zertifizierungen Zertifizierungen/Richtlinien UL, cUL, CE ROHS, WEEE, RCM, EAC, KC Sicherheit UL 62368-1, CSA 62368-1, IEC/EN 62368-1, IEC 62471 Umgebungsdaten Anwendungen im Innenbereich Elektromagnetische FCC Teil 15 Unterabschnitt B Klasse B, IC ICES-003 Klasse B, EN 55032, Klasse B, Emissionen EN 61000-6-3, EN 61000-3-2 EN 61000-3-3, KN 32 Elektromagnetische...
-
Seite 24: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Garantiebedingungen und technischer Support...
