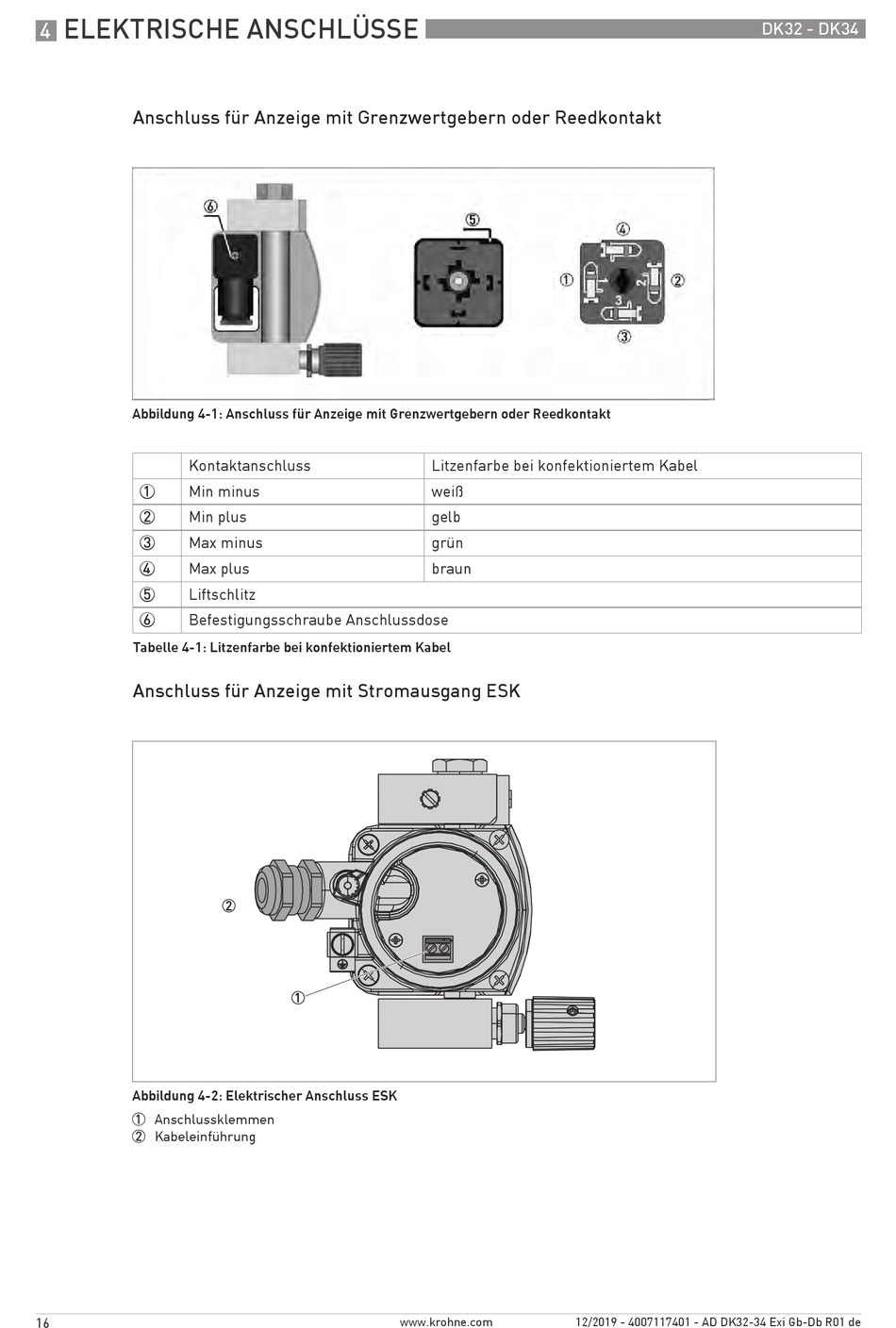

ELEKTRISCHE ANSCHLÜSSE
4
Anschluss für Anzeige mit Grenzwertgebern oder Reedkontakt
Abbildung 4-1: Anschluss für Anzeige mit Grenzwertgebern oder Reedkontakt
Kontaktanschluss
Min minus
1
Min plus
2
3
Max minus
Max plus
4
Liftschlitz
5
Befestigungsschraube Anschlussdose
6
Tabelle 4-1: Litzenfarbe bei konfektioniertem Kabel
Anschluss für Anzeige mit Stromausgang ESK
Abbildung 4-2: Elektrischer Anschluss ESK
1 Anschlussklemmen
2 Kabeleinführung
16
Litzenfarbe bei konfektioniertem Kabel
weiß
gelb
grün
braun
www.krohne.com
12/2019 - 4007117401 - AD DK32-34 Exi Gb-Db R01 de
