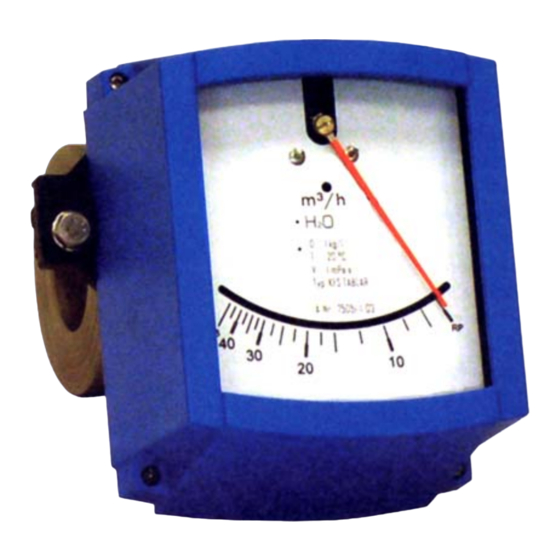

KROHNE SDA Montage- Und Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
7025281100
C
KROHNE 03/2005
GM
www.krohne.com
Montage- und
Betriebsanleitung
SDA
Klappen-Durchflussmesser
Klappen
Wirbelfrequenz-Durchflussmesser
Durchflusskontrollgeräte
Magnetisch-Induktive Durchflussmesser
Ultraschall-Durchflussmesser
Masse-Durchflussmesser
Füllstand-Messgeräte
Kommunikationstechnik
Engineering-Systeme & -Lösungen
Schaltgeräte, Zähler, Anzeiger und Schreiber
Energie
Druck- und Temperatur
-Durchflussmesser
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE SDA
Inhaltszusammenfassung für KROHNE SDA

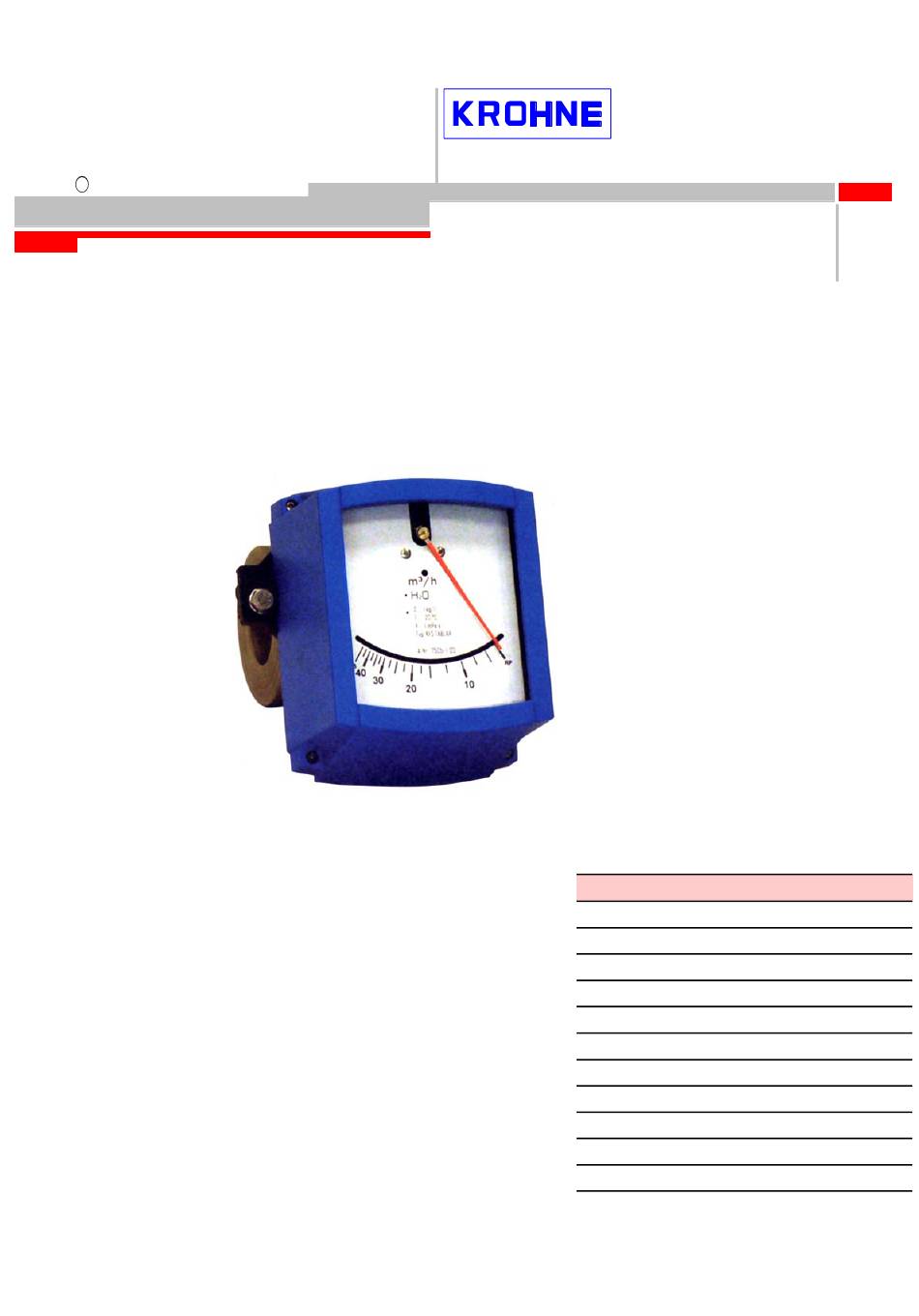

- Seite 1 7025281100 KROHNE 03/2005 Montage- und Betriebsanleitung Klappen-Durchflussmesser Klappen -Durchflussmesser Wirbelfrequenz-Durchflussmesser Durchflusskontrollgeräte Magnetisch-Induktive Durchflussmesser Ultraschall-Durchflussmesser Masse-Durchflussmesser Füllstand-Messgeräte Kommunikationstechnik Engineering-Systeme & -Lösungen Schaltgeräte, Zähler, Anzeiger und Schreiber Energie Druck- und Temperatur...
-
Seite 2: Inhaltsverzeichnis
Einbau Kontakteinschub......................14 Elektrischer Signalausgang ESK II....................14 8.2.1 ESK II als Ersatz.......................... 14 8.2.2 Einbau eines ESK II........................15 8.2.3 Einstellung Nullpunkt und 100%-Wert am ESK II................ 15 Ersatzteilliste..........................16 Wartung............................17 Hinweise zur Geräterücksendung an KROHNE................... 18 SDA Montage und Betriebsanleitung... -
Seite 3: Produkthaftung Und Garantie
Die Berechnung der drucktragenden Teile erfolgt ohne Zuschlag für Korrosion, Abtragung durch Abrieb oder Kavitation. Wenn Sie das Durchflussmessgerät z.B. zur Reparatur an die KROHNE Messtechnik zurückschicken, beachten Sie bitte den Hinweis am Ende dieser Montage- und Betriebsanleitung. Lieferumfang Montage und Betriebsanleitung Ident. -
Seite 4: Allgemeines
Betriebstemperatur PT max: maximaler Prüfdruck TS : max. Betriebstemperatur PED: Druckgeräterichtlinie Tag-No : Messstellenkennzeichnung 0044: Kenn-Nummer der überwachenden Stelle zur EG-Druckgeräterichtlinie 97/23/EG Zusatzkennzeichnung: SN : Seriennummer Verkaufsauftrag / Position KROHNE-Auftrag Vxxx…: Produktkonfigurator Code Artikel Code SDA Montage und Betriebsanleitung... -
Seite 5: Druckgeräterichtlinen-Schlüssel Ped
Platte auf einer drehbar gefederten Achse quer zur Strömungsrichtung befestigt. Mit anwachsender Durchflussmenge dreht sich die Klappe entgegen der Rückstellkraft F der Feder in Strömungsrichtung. Der sich einstellende, vom Volumenstrom abhängige Drehwinkel wird über eine Magnetkupplung auf das Anzeigeteil übertragen. SDA Montage und Betriebsanleitung... -
Seite 6: Montage Und Inbetriebnahme
Dichtungen einzuplanen. Beachten Sie die Einbaumaße unter Überprüfen Sie den Innendurchmesser Ihrer Rohrleitung und der Dichtungen. Beide dürfen nicht kleiner sein als der Innendurchmesser des SDA M9. Anderenfalls kommt es zum Blockieren der Messklappe. Die Rohrleitung ist durch geeignete Montagemaßnahmen so abzufangen, dass Rohrleitungsvibrationen ferngehalten und axiale Belastungen auf das Gerät gering gehalten werden. -
Seite 7: Inbetriebnahme
0° C ... + 20° C /10bar bzw. 0° C ... + 40° C /6bar 0° C ... + 20° C /10bar bzw. 0° C ... + 80° C /1,5bar PVDF -40° C ... + 20° C /10bar bzw. -40° C ... + 140° C / 2bar SDA Montage und Betriebsanleitung... -
Seite 8: Abmessungen
Abmessungen d4 [mm] A [mm] 232,5 236,0 240,0 245,0 252,5 260,0 270,0 282,5 295,0 320,0 345,0 370,0 395,0 420,0 485,0 530,0 Standard Ringmaß C = 50mm (Sonderversionen: 60mm / 70mm) SDA Montage und Betriebsanleitung... -
Seite 9: Anzeige
(6) zeigen die Funktion der eingebauten Grenzwertgeber. Die eingebauten Kontakt Typen sind dem Typschild der Anzeige zu entnehmen. Beispiel: Kmin SJ3,5-SN Elektrischer Anschluss der Grenzwertgeber in 2-Leiter Technik Anschlussbelegung Kontakt SC3,5-N0-Y Steckerfarbe schwarz grau SJ3,5-SN Beschriftung SJ3,5-S1N 2-Leiter-Technik SDA Montage und Betriebsanleitung... - Seite 10 LED gelb Ausgang LED grün Power LED gelb Relaisausgang Schalter S1 LED rot LB/LK Wirkrichtung I LED rot Schalter S2 LB/LK Erkennung Schalter S3 Wirkrichtung II LB/LK Erkennung LED grün Power LB : Leitungsunterbrechung LK : Leitungskurzschluss SDA Montage und Betriebsanleitung...
-
Seite 11: Grenzwerteinstellung
Initiator), so wird ein Alarm ausgelöst. Ist die Mess- zeigerfahne außerhalb des Schlitzinitiators, führt ein Kabelbruch eben- falls zur Alarmauslösung. Option: Ausführung als Minimal-Kontakt. Im Alarmstatus befindet sich die Fahne außerhalb des Schlitzes. Hier entfällt die Kabelbrucherkennung. SDA Montage und Betriebsanleitung... -
Seite 12: Technische Daten Grenzwertgeber
≥3 mA ≥3 mA ≤1 mA Zeigerfahne erfasst ≤1 mA ≤1 mA ≥3 mA Für den Betrieb des SC3,5-N0-Y Grenzwertgebers ist ein Trennschaltverstärker erforderlich. Für den Betrieb des SJ3,5-SN und SJ3,5-S1N Grenzwertgeber ist ein sicherheitsgerichteter Trennschaltverstärker erforderlich. SDA Montage und Betriebsanleitung... -
Seite 13: Elektrischer Signalausgang Esk Ii
12 bis 30V DC Messsignal 4,00 bis 20,00 mA für 0 bis 100 % Durchflusswert > 20,8 mA für Alarmstatus Hilfsenergieeinfluss < 0,1% Außenwiderstandsabhängigkeit < 0,1% < 5 µA / K Temperatureinfluss max. Außenwiderstand/Bürde 0 bis 800 Ohm SDA Montage und Betriebsanleitung... -
Seite 14: Service
• Beim Einstecken des EEPROM´s ist auf die richtige Einbaulage • ( Pin1 / Kerbe ) zu achten! • Alle acht Anschlußbeine sorgfältig und gleichzeitig in den Sockel drücken • Deckel verschließen und ESK II einbauen. SDA Montage und Betriebsanleitung... -
Seite 15: Einbau Eines Esk Ii
Wird 10 Sekunden lang keine Taste gedrückt, geht der ESK II automatisch in seinen Messbetrieb und berücksichtigt die Korrekturen. Diese Korrekturen sind gespeichert und behalten ihre Gültigkeit, auch wenn der ESK II ausgeschaltet ist. Diese Einstellungen haben keinen Einfluss auf die Linearität der Messung. SDA Montage und Betriebsanleitung... -
Seite 16: Ersatzteilliste
1 Kanal............5015262000 KFA5-SR2-Ex1.W 115 V AC 1 Kanal............5015262100 KFD2-SR2-Ex1.W 24 V DC 1 Kanal............5015262200 KFA6-SR2-Ex2.W 230 V AC 2 Kanäle............. 5015262300 KFA5-SR2-Ex2.W 115 V AC 2 Kanäle............. 5015262400 KFD2-SR2-Ex2.W 24 V DC 2 Kanäle............. 5015262500 SDA Montage und Betriebsanleitung... -
Seite 17: Wartung
Vor Wiedereinschalten der Versorgungsspannung ist sicherzustellen, dass alle Teile abgetrocknet sind. Die Geräte sind vor grober Verschmutzung und starken Schwankungen der Umgebungstemperatur zu schützen. Bei allen anfallenden Wartungs-, Montage- und Instandhaltungsarbeiten an den Durchflussmessgeräten muss sichergestellt werden, dass keine explosionsfähige Atmosphäre auftreten kann. SDA Montage und Betriebsanleitung... -
Seite 18: Hinweise Zur Geräterücksendung An Krohne
Geräte, die mit Flüssigkeiten in Kontakt gekommen sind, nur dann transportieren, prüfen oder reparieren, wenn das ohne Risiko für Personal und Umwelt möglich ist. KROHNE kann Ihre Rücksendung nur dann bearbeiten, wenn Sie eine Bescheinigung über die Gefahrfreiheit dieser Rücklieferung entsprechend folgendem Muster beilegen. - Seite 19 SDA Montage und Betriebsanleitung...
