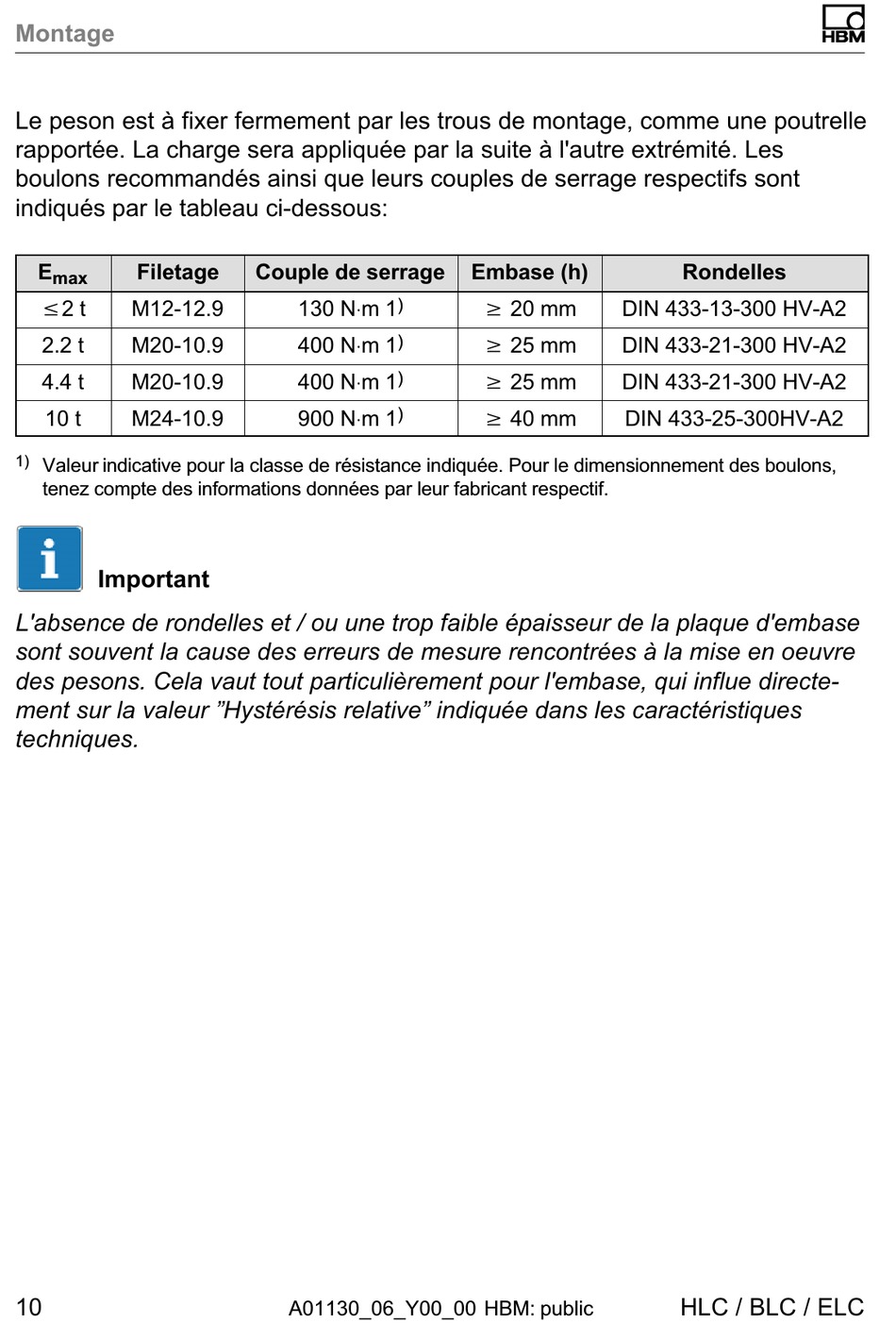

Montage
Le peson est à fixer fermement par les trous de montage, comme une poutrelle
rapportée. La charge sera appliquée par la suite à l'autre extrémité. Les
boulons recommandés ainsi que leurs couples de serrage respectifs sont
indiqués par le tableau ci‐dessous:
E Filetage
max
v2 t
M12‐12.9
2.2 t M20‐10.9
4.4 t M20‐10.9
10 t M24‐10.9
1)
Valeur indicative pour la classe de résistance indiquée. Pour le dimensionnement des boulons,
tenez compte des informations données par leur fabricant respectif.
Important
L'absence de rondelles et / ou une trop faible épaisseur de la plaque d'embase
sont souvent la cause des erreurs de mesure rencontrées à la mise en oeuvre
des pesons. Cela vaut tout particulièrement pour l'embase, qui influe directe­
ment sur la valeur "Hystérésis relative" indiquée dans les caractéristiques
techniques.
10
Couple de serrage
)
130 N⋅m 1
)
400 N⋅m 1
)
400 N⋅m 1
)
900 N⋅m 1
A01130_06_Y00_00 HBM: public
Embase (h)
w 20 mm
DIN 433‐13‐300 HV‐A2
w 25 mm
DIN 433‐21‐300 HV‐A2
w 25 mm
DIN 433‐21‐300 HV‐A2
w 40 mm
DIN 433‐25‐300HV‐A2
Rondelles
HLC / BLC / ELC
