OPTIWAVE 1010

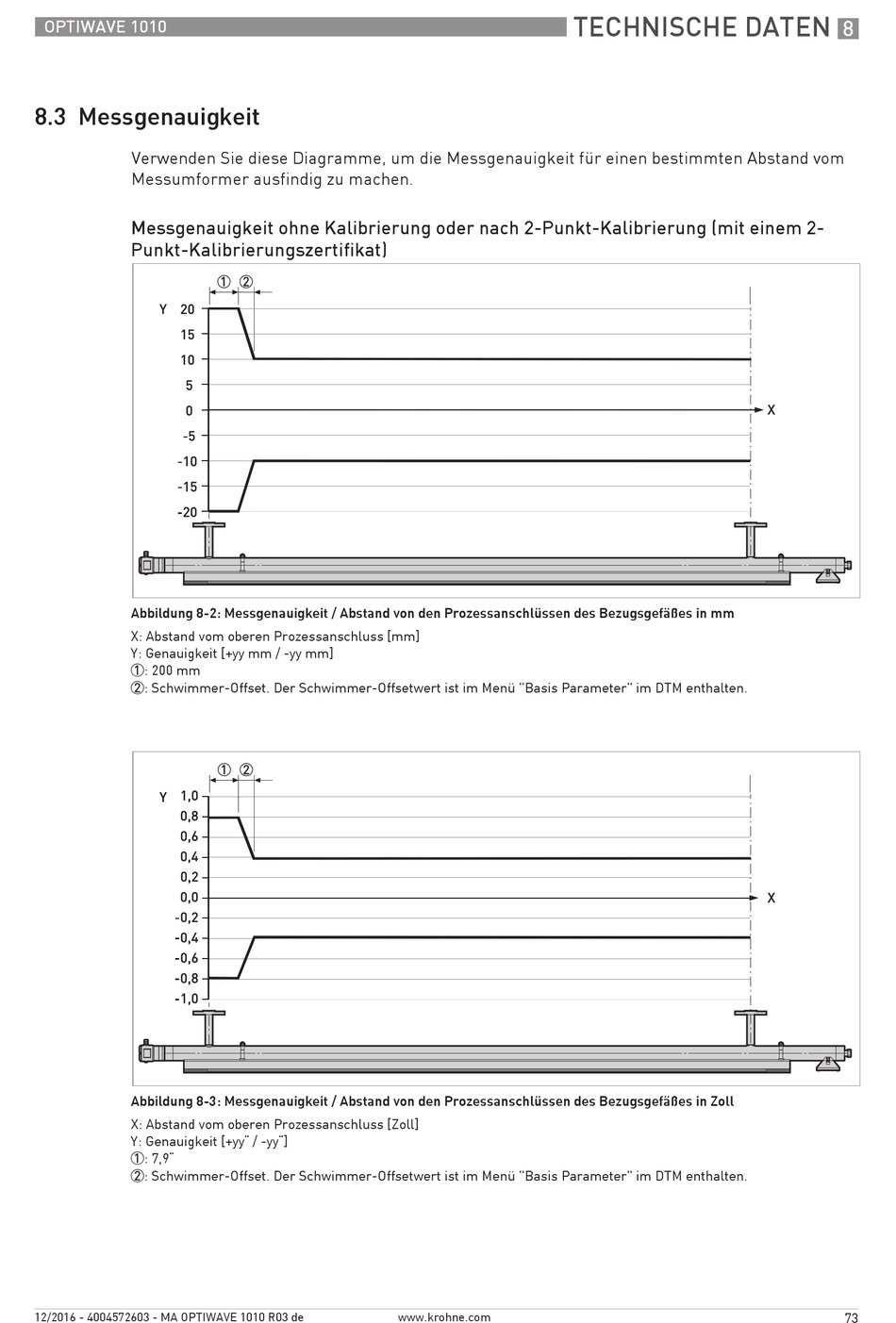

8.3 Messgenauigkeit

Verwenden Sie diese Diagramme, um die Messgenauigkeit für einen bestimmten Abstand vom
Messumformer ausfindig zu machen.
Messgenauigkeit ohne Kalibrierung oder nach 2-Punkt-Kalibrierung (mit einem 2-
Punkt-Kalibrierungszertifikat)
Abbildung 8-2: Messgenauigkeit / Abstand von den Prozessanschlüssen des Bezugsgefäßes in mm
X: Abstand vom oberen Prozessanschluss [mm]
Y: Genauigkeit [+yy mm / -yy mm]
1: 200 mm
2: Schwimmer-Offset. Der Schwimmer-Offsetwert ist im Menü "Basis Parameter" im DTM enthalten.
Abbildung 8-3: Messgenauigkeit / Abstand von den Prozessanschlüssen des Bezugsgefäßes in Zoll
X: Abstand vom oberen Prozessanschluss [Zoll]
Y: Genauigkeit [+yy¨ / -yy¨]
1: 7,9¨
2: Schwimmer-Offset. Der Schwimmer-Offsetwert ist im Menü "Basis Parameter" im DTM enthalten.
12/2016 - 4004572603 - MA OPTIWAVE 1010 R03 de www.krohne.com
TECHNISCHE DATEN
8
73
