Ducati Performance ISTR-1000/00 Montageanleitung Seite 5

Z1
1B
1D

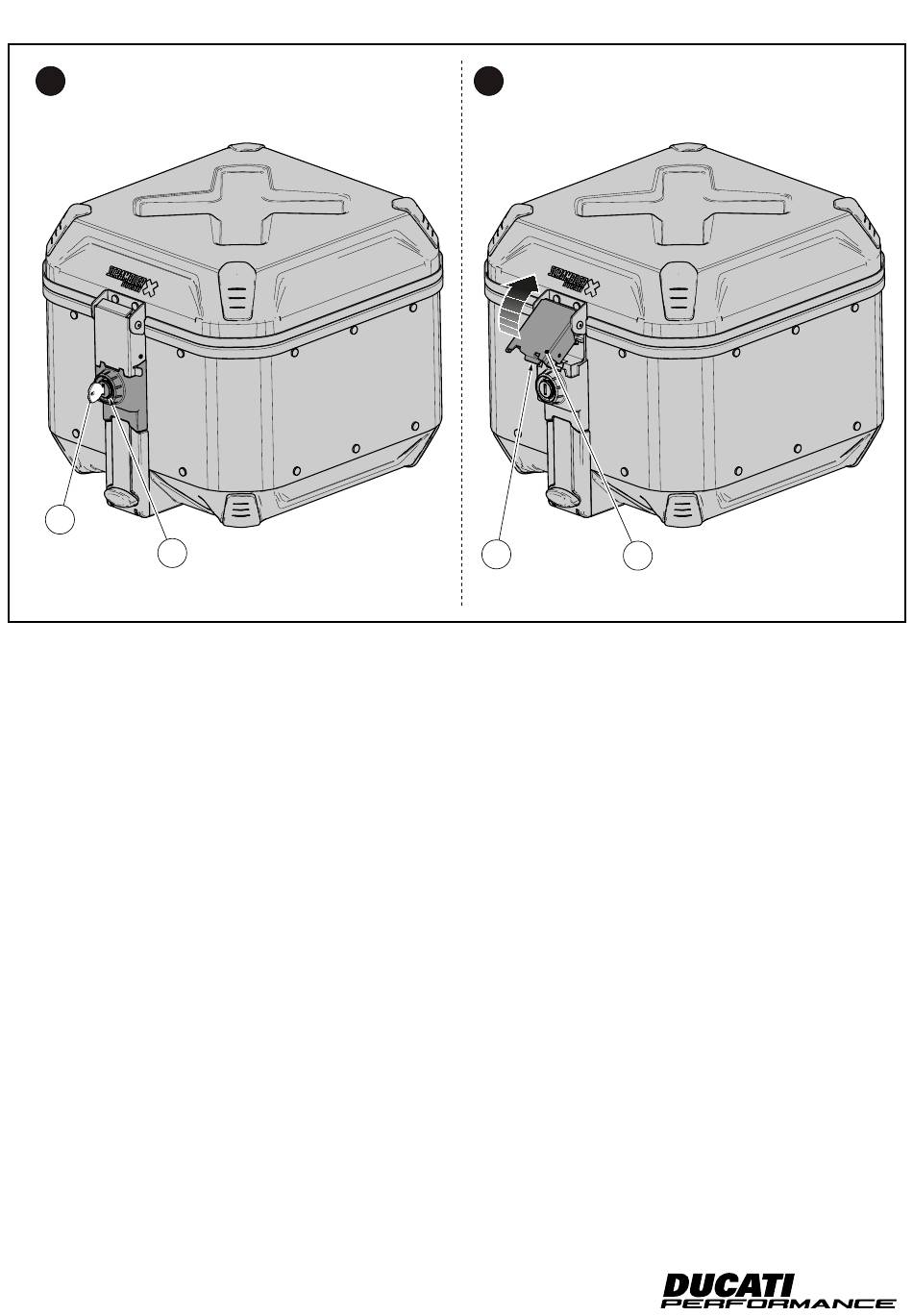

Apertura coperchio Top Case
Inserire la chiave (1B) nella serratura (1D) del Top Case e ruotarla
in posizione di apertura, come indicato in figura (Z1). Estrarre la
chiave dalla serratura (1D). Sollevare la leva (1R), come indicato in
figura (Z2). Liberare l'aggancio (1F) dall'apposito attacco posto sul
coperchio. Aprire il coperchio.
5
Z2
1F
1E
Opening the Top Case cover
Insert the key (1B) into the lock (1D) of the Top Case and rotate it in
the opening position, as shown in the figure (Z1). Remove key from
the lock (1D). Lift lever (1R), as shown in the figure (Z2). Release the
coupling element (1F) from the relevant connection on the cover.
Open the cover.
ISTR 1000 / 00
