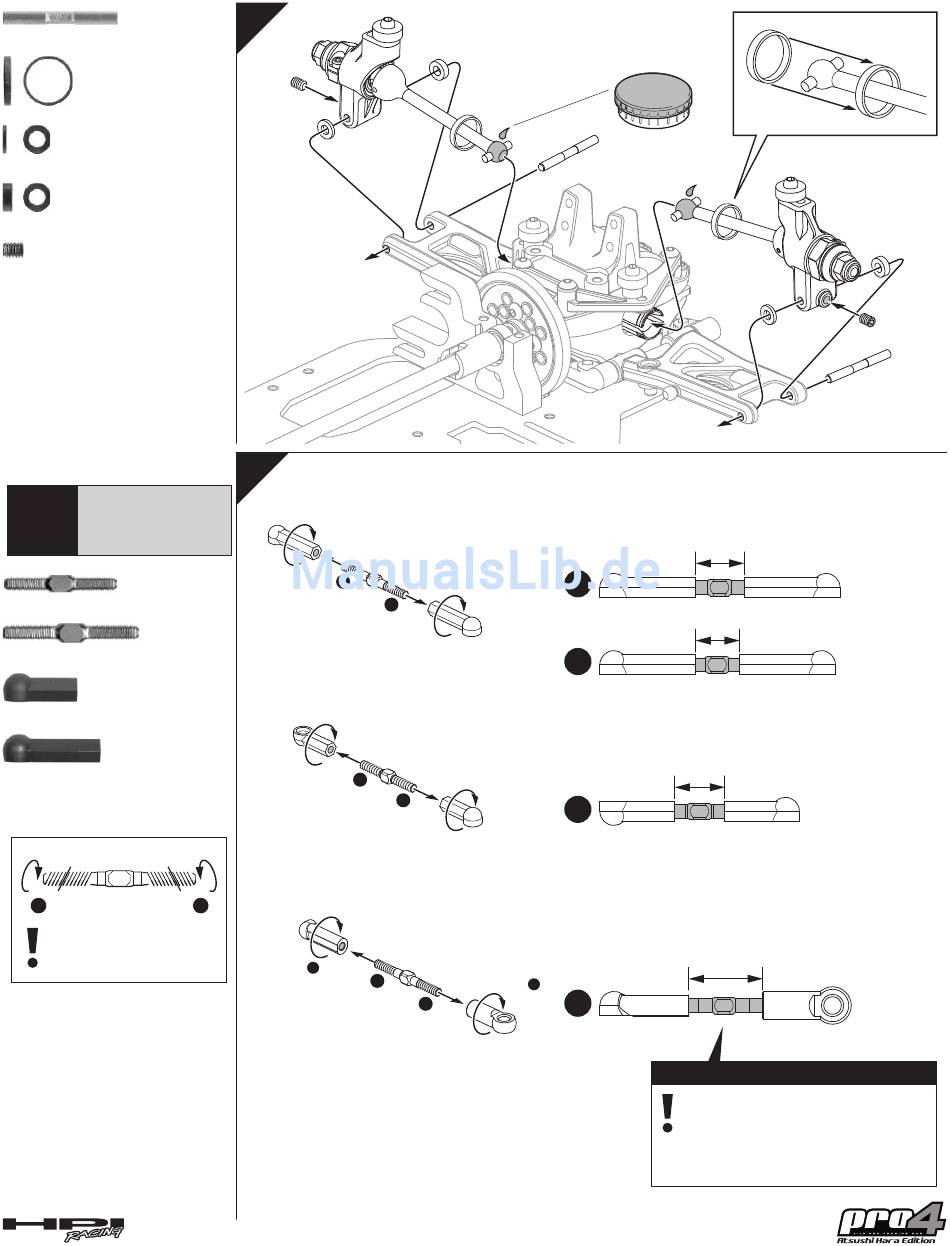

HPI Racing pro 4 Bauanleitung Seite 18

x2
75119
2.5x24.5mm
x2
75135
x2
Z814
3x6x0.75mm
x2
Z817
3x6x2mm
x2
Z775
M3.2x5mm
H
Open Bag H
Tüte H öffnen
Ouvrir le sachet H
袋詰Hを使用します。
x2
93462
M3x24mm
x5
93464
M3x29mm
x4
A301
4.3x13mm
x8
A302
4.3x18mm
L
Note Direction.
Richtung beachten
Noter la direction
向きに注意
21
Z775
Z814
0.75mm
22
93464
A302
L
Upper Link
Oberer Querlenker
Raccord supérieur
アッパーアーム
A301
L
Steering Rod
Spurstange
Colonne de direction
ステアリングロッ ド
R
73510 5
L
Steering Linkage
Lenkstange
Tringlerie de direction
ステアリングリンケージ
Z817
2mm
75135
75119
Front
Vorne
Avant
フロント
R
Rear
Hinten
A302
Arrière
リア
93462
R
A301
93464
73510 8
R
18
Red Cap
Roter Deckel
Bouchon Rouge
赤キャッ プ
75135
Z156
75135
10.4mm
A
9.4mm
B
10.7mm
C
16mm
D
Note: Hinweis:
Adjust steering linkage to fit your servo.
Stellen Sie die Lenkstange auf Ihr Servo ein.
Ajuster la tringlerie de direction en fonction de
votre servo.
使用するサーボに合わせてステアリングリンゲージの長さを調整
して ください。
Z817
2mm
Z775
Z814
0.75mm
75119
Make 2.
2 Stück anfertigen.
Faire 2 Jeux.
2個つく ります。
Make 2.
2 Stück anfertigen.
Faire 2 Jeux.
2個つく ります。
Make 2.
2 Stück anfertigen.
Faire 2 Jeux.
2個つく ります。
