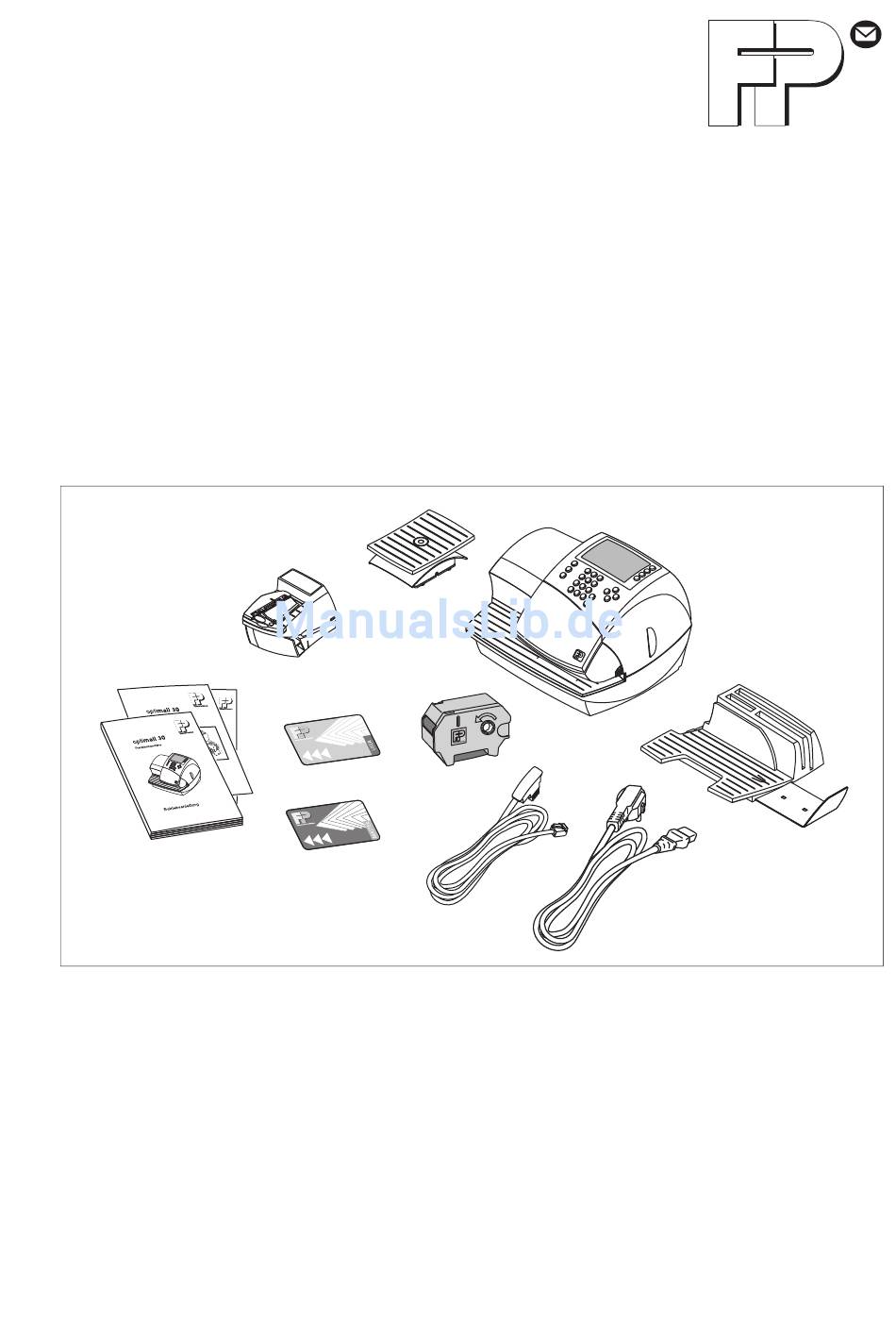

  • Seite 1 30 Frankiermaschine Installationsanleitung...

  • Seite 2: Inbetriebnahme Im Überblick

    30. Sie müssen diese Schritte in der angegebenen Reihenfolge ausführen, bevor Sie die Frankiermaschine nutzen können. Wenn einzelne Arbeitsschritte für das Aufstellen und Inbetriebnehmen Ihrer optimail 30 nicht zutreffen (z. B. weil Sie keine Waage bestellt haben), setzen Sie einfach mit dem nächsten Schritt fort. Die einzelnen Arbeitsschritte sind auf den folgenden Seiten ausführlich beschrieben.

  • Seite 3: Inhaltsverzeichnis

    Tipps bei Problemen während der Inbetriebnahme ____________________ 26 Service _________________________________________________________31 Die optimail 30 ist so gestaltet, dass Sie sie mit Hilfe dieser Installationsanleitung selbst aufstellen und in Betrieb nehmen können. Wir unterstützen Sie auf Wunsch gern bei der Inbetriebnahme Ihrer optimail 30.

  • Seite 4: Sicherheitshinweise

    • Betreiben Sie die optimail 30 nur an einer geerdeten Schutzkontaktsteckdose mit 230 V Wechselspannung. • Stellen Sie sicher, dass sich die Steckdose für den Anschluss der optimail 30 in der Nähe befindet und jederzeit leicht zugänglich ist. • Demontieren Sie keine Gehäuseteile.

  • Seite 5: Optimail 30 Aufstellen Und In Betrieb Nehmen

    • Schutzfolie vom Display abziehen. • Zubehör auspacken. Briefschließer (optional) • Verpackungskarton öffnen. • Briefschließer aus Karton und Folientüte entnehmen. Bewahren Sie die Verpackung auf. Verwen- den Sie diese, falls Sie die optimail 30 einmal transportieren wollen oder zum Service geben.

  • Seite 6: Schritt 2: Verpackungsinhalt Prüfen

    Installationsanleitung optimail 30 Schritt 2: Verpackungsinhalt prüfen Warnung! Wenn Teile beschädigt sind oder fehlen, nehmen Sie die optimail 30 keines- falls in Betrieb. Wenden Sie sich an den Francotyp-Postalia Service. • Verpackungsinhalt auf Vollständigkeit und Unversehrtheit kontrollieren. Lieferumfang (Standardausstattung): Optional, nur wenn extra bestellt:...

  • Seite 7: Schritt 3: Optimail 30 Aufstellen

    Achtung! Wenn die optimail 30 vorher in kalter Umgebung (d.h. unter 10°C) war: Warten Sie mindestens 24 Stunden, bevor Sie die optimail 30 anschließen. Die optimail 30 benötigt diese Zeit, um sich auf die Umgebungsbedingungen einzustellen. • Einen Aufstellort mit folgenden Umge- bungsbedingungen wählen: –...

  • Seite 8: Schritt 4: Farbbandkassette Einsetzen

    Installationsanleitung optimail 30 Schritt 4: Farbbandkassette einsetzen Achtung! Stellen Sie sicher, dass das Farb- band beim Einsetzen nicht knittert oder ein- reißt. Sie beugen so Farbbandrissen vor. Achten Sie auch darauf, dass die Kanten des Farbbandes nicht umknicken. Umgeknickte Farbbänder sind dicker und die Aufwicklung für das verbrauchte Farbband ist vorzeitig...
  • Seite 9 30 aufstellen und in Betrieb nehmen • Farbbandkassette mit dem Farbband nach unten auf die Brieflauffläche stellen. • Farbbandkassette wie im Bild gezeigt anfassen und vorsichtig in das Kassetten- fach einsetzen. Die Kassette muss leicht in die Halterung im Kassettenfach gleiten.

  • Seite 10: Schritt 5: Wiegeteller Aufsetzen (Optional)

    Installationsanleitung optimail 30 Schritt 5: Wiegeteller aufsetzen (optional, lt. Bestellung, sonst weiter mit Schritt 6) Wenn Sie eine optimail 30 mit integrierter Waage bestellt haben, ist die Waage bei Lieferung an der optimail 30 montiert. Sie müssen nur noch den Wiegeteller aufsetzen.

  • Seite 11: Schritt 6: Briefauffang Anbringen (Optional)

    30 aufstellen und in Betrieb nehmen Schritt 6: Briefauffang anbringen (optional, lt. Bestellung, sonst weiter mit Schritt 7) • Den Anschlagwinkel am Briefauffang anbringen: Anschlagwinkel in die Füh- rungen auf der Unterseite des Briefauf- fanges einschieben. • Den Briefauffang rechts neben der Fran- kiermaschine platzieren.

  • Seite 12: Schritt 7: Briefschließer Aufstellen (Optional)

    Installationsanleitung optimail 30 Schritt 7: Briefschließer aufstellen (optional, lt. Bestellung, sonst weiter mit Schritt 8) Briefschließer befüllen Schwinge mit Anfeuchtfilz • Die Schwinge mit dem Anfeuchtfilz hoch- klappen. Die Öffnung zum Befüllen des Briefschlie- ßers ist jetzt zugänglich. • Briefschließer mit der Schließflüssigkeit Einfüllöffnung...
  • Seite 13 30 aufstellen und in Betrieb nehmen Briefschließer an der Frankiermaschine anbringen • Den Briefschließer links neben der Fran- kiermaschine platzieren. • Die Frankiermaschine auf der linken Seite leicht anheben. Das Gehäuse hat an der linken Seite zwei Schlitze zum Fixieren des Briefschließers.

  • Seite 14: Schritt 8: Optimail 30 Anschließen

    Schließen Sie die optimail 30 nur an eine geerdete Schutzkontaktsteckdose mit 230 V Wechselspannung an. Stellen Sie sicher, dass sich die Steckdose für den Anschluss der optimail 30 in der Nähe befindet und jederzeit leicht zugänglich ist. Verbindung zum Datenzentrum Für die Verbindungen zum Datenzentrum (z.

  • Seite 15: Netzanschluss

    30 aufstellen und in Betrieb nehmen Wenn Sie das GSM-Modem verwenden: (optional) • Das GSM-Modem gemäß der mitgeliefer- ten Beschreibung aufstellen. Verbindungskabel • Das Verbindungskabel an die serielle Schnittstelle der optimail 30 und an das GSM-Modem anschließen. • Das Steckernetzteil des GSM-Modems an eine geerdete Schutzkontaktsteckdose (230 V Wechselspannung) anschließen.

  • Seite 16: Schritt 9: Einschalten

    Installationsanleitung optimail 30 Schritt 9: Einschalten • Am Netzschalter, das ist der Kippschalter an der linken Seite der Frankiermaschine, (= EIN) drücken. Die Displaybeleuchtung geht an und die Anmeldeprozedur startet.

  • Seite 17: Schritt 10: Anmelden (Autorisierung)

    Die optimail 30 ist durch ein Sicherheitsmodul vor Manipulation geschützt. Dieses Sicherheitsmodul überwacht den Frankiermaschinenstatus. Sie müssen deshalb zuerst die Frankiermaschine im Teleporto-Datenzentrum anmelden (autorisieren) und Porto laden. Die optimail 30 führt Sie durch diese Anmeldeprozedur. Folgen Sie einfach den Anweisungen im Display. Hinweise zur Anmeldeprozedur...
  • Seite 18 Installationsanleitung optimail 30 • Multifunktionstaste WEITER drücken. Gravitation (Standort) einstellen (nur für optimail 30 mit Waage) Wenn Sie eine optimail 30 mit Waage haben, müssen Sie den Standort (Bundesland) der Frankiermaschine einstellen. Die optimail 30 benötigt diese Angabe für eine exakte Gewichtsermittlung.
  • Seite 19 30 aufstellen und in Betrieb nehmen Die optimail 30 prüft die angeschlossenen Geräte und bietet die zur Verfügung stehen- den Verbindungsarten zur Auswahl an. Die- ser Vorgang kann einige Sekunden dauern. Verbindungsinstallation: Internes Modem Damit die optimail 30 die Verbindung zum Teleporto-Datenzentrum aufbauen kann, müssen Sie die Konfiguration für das einge-...

  • Seite 20: Anschluss

    Installationsanleitung optimail 30 Modemparameter – mögliche Einstellungen und ihre Bedeutung Anschluss HAUPTANSCHLUSS optimail 30 wird an einem Hauptan- schluss betrieben. NEBENSTELLE optimail 30 wird an einer Nebenstelle betrieben. Amtsholung KENNZIFFER Legt fest, wie von der Nebenstelle ein (nur für Nebenstelle) Amt angewählt wird.
  • Seite 21 30 aufstellen und in Betrieb nehmen Verbindungsinstallation: GSM-Modem (optional) Für die Nutzung des GSM-Modems müssen Sie eine PIN für die SIM-Karte Ihres Modems eingeben. • GSM MODEM auswählen. • Die PIN eingeben (mindestens vier Stellen, maximal 8 Stellen). • Mit SPEICHERN bestätigen.

  • Seite 22: Schritt 11: Porto (Geld) Laden / Teleporto

    Schritt 11: Porto (Geld) laden / TELEPORTO Sie laden jetzt das erste Porto in Ihre Frankiermaschine. Der Ladebetrag, den Sie eingeben, wird als Guthaben in Ihre optimail 30 geladen. Die Bezahlung des abgeru- fenen Betrages erfolgt entsprechend Ihrem Vertrag mit der Deutschen Post AG.
  • Seite 23 – zu bedruckende Seite zeigt nach oben – die Falzkante muss an der Briefanlage- kante anliegen. • Das Blatt in Pfeilrichtung soweit einschie- ben, bis die optimail 30 das Blatt greift. Sobald der Briefsensor das Blatt erkannt hat, drückt eine Walze das Blatt gegen Farbband Falzkante und Druckkopf –...
  • Seite 24 Installationsanleitung optimail 30 • Mit WEITER den Teleporto-Vorgang been- den. Die optimail 30 zeigt das Frankiermenü. Die Installation ist beendet.

  • Seite 25: Testfrankierung

    Testfrankierung Testfrankierung Wenn alle Inbetriebnahmeschritte erfolgreich ausgeführt sind, ist Ihre optimail 30 betriebsbereit. Wir empfehlen Ihnen, nun eine Testfrankierung auszuführen. • Taste drücken. • Mit der Pfeiltaste im Menü weiterblät- tern. • Mit den Multifunktionstasten auswählen: DRUCKBILD VERWALTEN TESTFRANKIERUNG. • Ein leeres Kuvert oder ein gefalztes Blatt auf die Brieflauffläche legen:...

  • Seite 26: Tipps Bei Problemen Während Der Inbetriebnahme

    Teleporto Bei Problemen während des Teleporto-Vorgangs abgebrochen erscheint eine Fehlermeldung mit Informationen zur Abhilfe. Sie müssen den Ladevorgang wiederholen, bevor Sie mit der optimail 30 frankieren können. Dazu: • Taste drücken. • TELEPORTO auswählen. Oder • optimail 30 ausschalten. 1 Minute warten.
  • Seite 27 GSM-Modem kann nicht optimail 30 ausschalten. eingerichtet werden Prüfen, ob das GSM-Modem korrekt installiert und an die optimail 30 angeschlossen ist. (Siehe dazu Seite 15 und die dem GSM-Modem beiliegenden Produktinformationen.) optimail 30 wieder einschalten und die Verbindungsin- stallation erneut starten.
  • Seite 28 Für Ihre Notizen...
  • Seite 29 Für Ihre Notizen...
  • Seite 30 Für Ihre Notizen...

  • Seite 31: Service

    Tipps bei Problemen während der Inbetriebnahme Service Francotyp-Postalia GmbH Postfach 16542 Birkenwerder Telefon 01805 / 34 42 15 01805 / 34 42 14 Aus dem deutschen Festnetz: € 0,14/Minute. Mobilfunkhöchstpreis: € 0,42/Minute. Der tatsächlich zu zahlende Mobilfunkpreis kann beim jeweiligen Diensteanbieter erfragt werden. E-Mail info@francotyp.com Internet...
