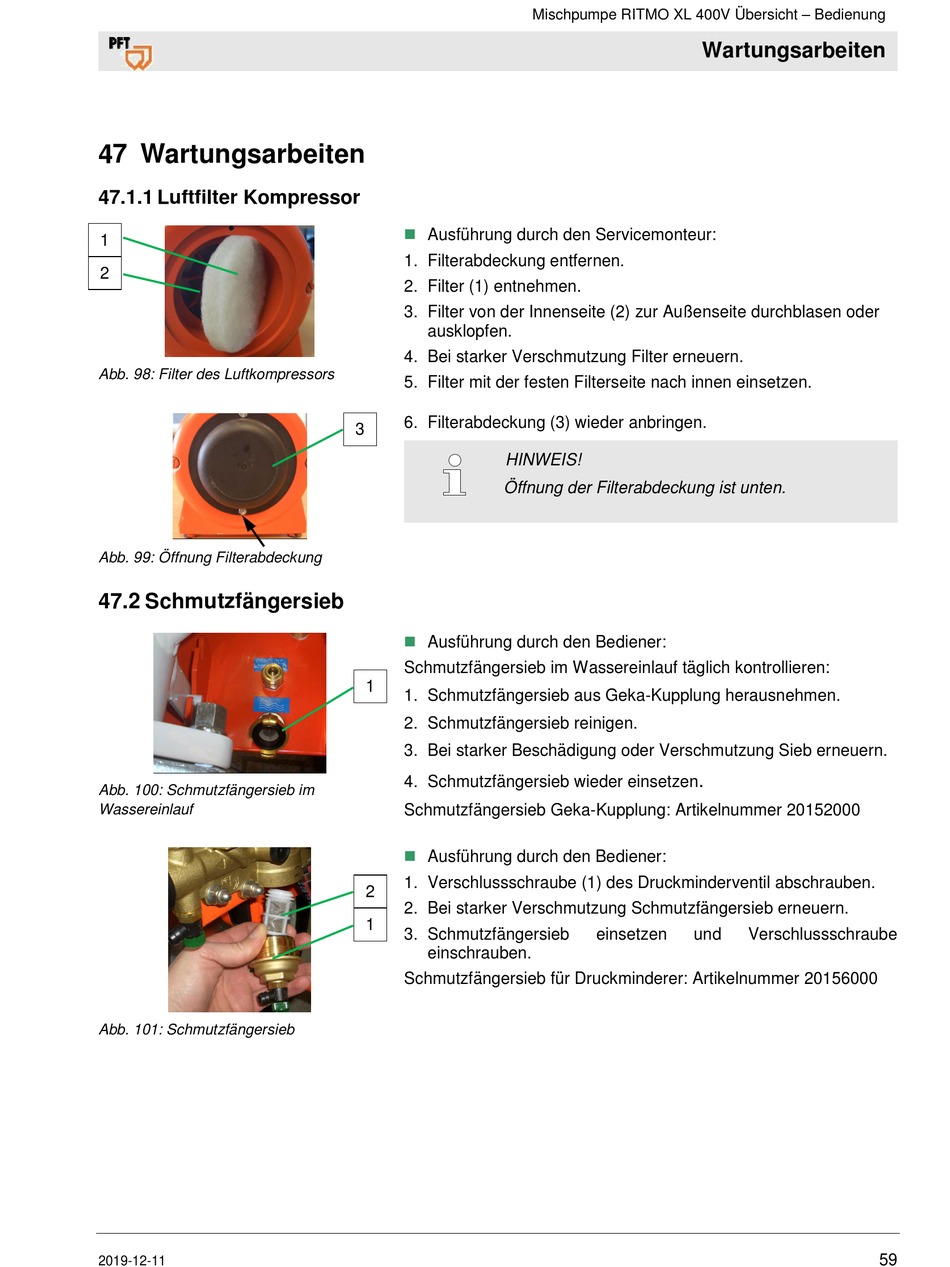

47 Wartungsarbeiten

47.1.1 Luftfilter Kompressor
1
2
Abb. 98: Filter des Luftkompressors
Abb. 99: Öffnung Filterabdeckung
47.2 Schmutzfängersieb
Abb. 100: Schmutzfängersieb im
Wassereinlauf
Abb. 101: Schmutzfängersieb
2019-12-11
Mischpumpe RITMO XL 400V Übersicht – Bedienung
 Ausführung durch den Servicemonteur:
1. Filterabdeckung entfernen.
2. Filter (1) entnehmen.
3. Filter von der Innenseite (2) zur Außenseite durchblasen oder
ausklopfen.
4. Bei starker Verschmutzung Filter erneuern.
5. Filter mit der festen Filterseite nach innen einsetzen.
6. Filterabdeckung (3) wieder anbringen.
3
HINWEIS!
Öffnung der Filterabdeckung ist unten.
 Ausführung durch den Bediener:
Schmutzfängersieb im Wassereinlauf täglich kontrollieren:
1
1. Schmutzfängersieb aus Geka-Kupplung herausnehmen.
2. Schmutzfängersieb reinigen.
3. Bei starker Beschädigung oder Verschmutzung Sieb erneuern.
4. Schmutzfängersieb wieder einsetzen
Schmutzfängersieb Geka-Kupplung: Artikelnummer 20152000
 Ausführung durch den Bediener:
1. Verschlussschraube (1) des Druckminderventil abschrauben.
2
2. Bei starker Verschmutzung Schmutzfängersieb erneuern.
1
3. Schmutzfängersieb
einschrauben.
Schmutzfängersieb für Druckminderer: Artikelnummer 20156000
Wartungsarbeiten
.
einsetzen und Verschlussschraube
59
