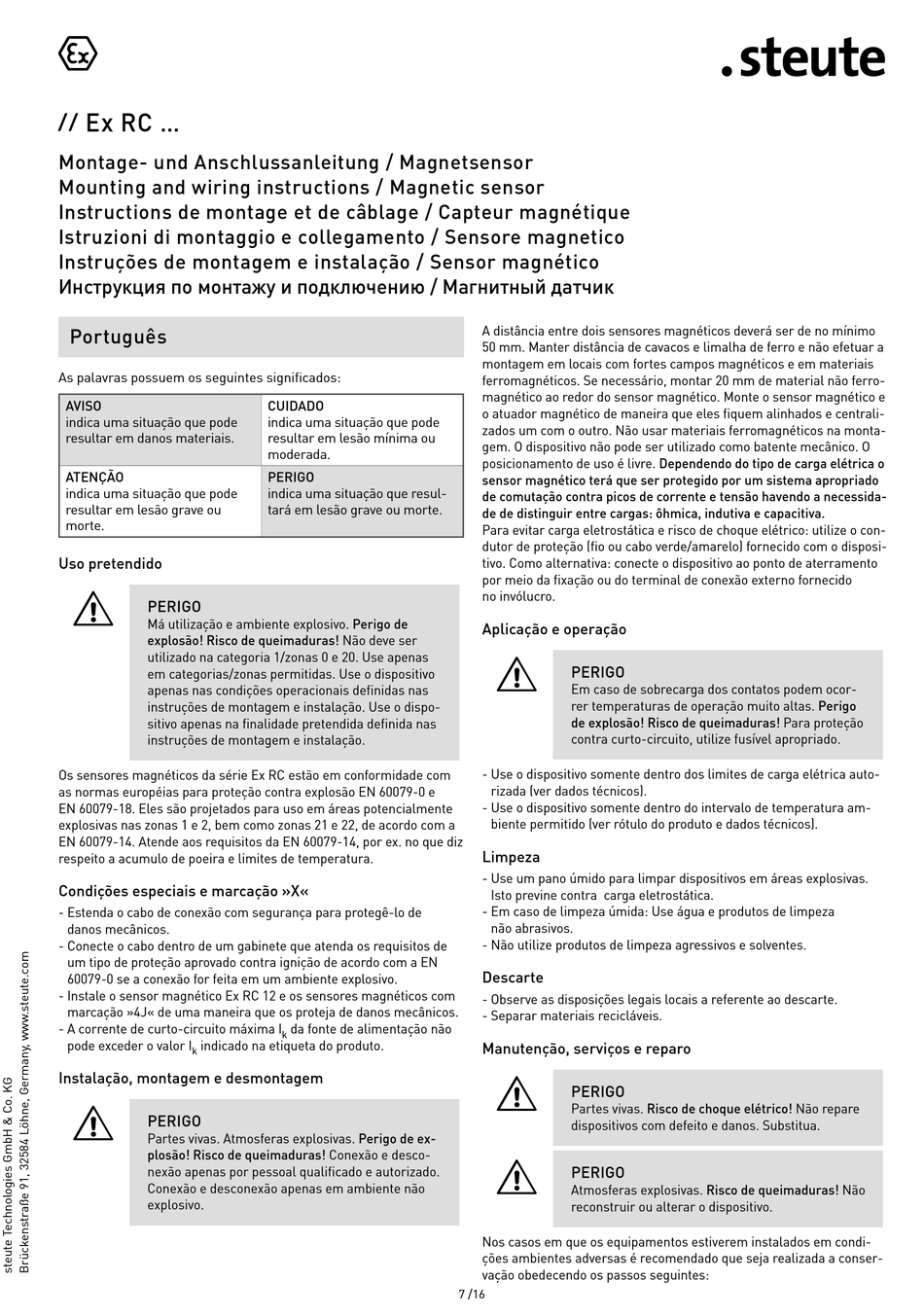

Ex RC ...
//
Montage- und Anschlussanleitung / Magnetsensor
Mounting and wiring instructions / Magnetic sensor
Instructions de montage et de câblage / Capteur magnétique
Istruzioni di montaggio e collegamento / Sensore magnetico
Instruções de montagem e instalação / Sensor magnético
Инструкция по монтажу и подключению / Магнитный датчик
Português
As palavras possuem os seguintes significados:
AVISO
indica uma situação que pode
resultar em danos materiais.
ATENÇÃO
indica uma situação que pode
resultar em lesão grave ou
morte.
Uso pretendido
=
PERIGO
Má utilização e ambiente explosivo. Perigo de
explosão! Risco de queimaduras! Não deve ser
utilizado na categoria 1/zonas 0 e 20. Use apenas
em categorias/zonas permitidas. Use o dispositivo
apenas nas condições operacionais definidas nas
instruções de montagem e instalação. Use o dispo-
sitivo apenas na finalidade pretendida definida nas
instruções de montagem e instalação.
Os sensores magnéticos da série Ex RC estão em conformidade com
as normas européias para proteção contra explosão EN 60079-0 e
EN 60079-18. Eles são projetados para uso em áreas potencialmente
explosivas nas zonas 1 e 2, bem como zonas 21 e 22, de acordo com a
EN 60079-14. Atende aos requisitos da EN 60079-14, por ex. no que diz
respeito a acumulo de poeira e limites de temperatura.
Condições especiais e marcação »X«
- Estenda o cabo de conexão com segurança para protegê-lo de
danos mecânicos.
- Conecte o cabo dentro de um gabinete que atenda os requisitos de
um tipo de proteção aprovado contra ignição de acordo com a EN
60079-0 se a conexão for feita em um ambiente explosivo.
- Instale o sensor magnético Ex RC 12 e os sensores magnéticos com
marcação »4J« de uma maneira que os proteja de danos mecânicos.
- A corrente de curto-circuito máxima I
pode exceder o valor I
indicado na etiqueta do produto.
k
Instalação, montagem e desmontagem
=
PERIGO
Partes vivas. Atmosferas explosivas. Perigo de ex-
plosão! Risco de queimaduras! Conexão e desco-
nexão apenas por pessoal qualificado e autorizado.
Conexão e desconexão apenas em ambiente não
explosivo.
CUIDADO
indica uma situação que pode
resultar em lesão mínima ou
moderada.
PERIGO
indica uma situação que resul-
tará em lesão grave ou morte.
da fonte de alimentação não
k
A distância entre dois sensores magnéticos deverá ser de no mínimo
50 mm. Manter distância de cavacos e limalha de ferro e não efetuar a
montagem em locais com fortes campos magnéticos e em materiais
ferromagnéticos. Se necessário, montar 20 mm de material não ferro-
magnético ao redor do sensor magnético. Monte o sensor magnético e
o atuador magnético de maneira que eles fiquem alinhados e centrali-
zados um com o outro. Não usar materiais ferromagnéticos na monta-
gem. O dispositivo não pode ser utilizado como batente mecânico. O
posicionamento de uso é livre. Dependendo do tipo de carga elétrica o
sensor magnético terá que ser protegido por um sistema apropriado
de comutação contra picos de corrente e tensão havendo a necessida-
de de distinguir entre cargas: ôhmica, indutiva e capacitiva.
Para evitar carga eletrostática e risco de choque elétrico: utilize o con-
dutor de proteção (fio ou cabo verde/amarelo) fornecido com o disposi-
tivo. Como alternativa: conecte o dispositivo ao ponto de aterramento
por meio da fixação ou do terminal de conexão externo fornecido
no invólucro.
Aplicação e operação
=
PERIGO
Em caso de sobrecarga dos contatos podem ocor-
rer temperaturas de operação muito altas. Perigo
de explosão! Risco de queimaduras! Para proteção
contra curto-circuito, utilize fusível apropriado.
- Use o dispositivo somente dentro dos limites de carga elétrica auto-
rizada (ver dados técnicos).
- Use o dispositivo somente dentro do intervalo de temperatura am-
biente permitido (ver rótulo do produto e dados técnicos).
Limpeza
- Use um pano úmido para limpar dispositivos em áreas explosivas.
Isto previne contra carga eletrostática.
- Em caso de limpeza úmida: Use água e produtos de limpeza
não abrasivos.
- Não utilize produtos de limpeza agressivos e solventes.
Descarte
- Observe as disposições legais locais a referente ao descarte.
- Separar materiais recicláveis.
Manutenção, serviços e reparo
=
PERIGO
Partes vivas. Risco de choque elétrico! Não repare
dispositivos com defeito e danos. Substitua.
=
PERIGO
Atmosferas explosivas. Risco de queimaduras! Não
reconstruir ou alterar o dispositivo.
Nos casos em que os equipamentos estiverem instalados em condi-
ções ambientes adversas é recomendado que seja realizada a conser-
vação obedecendo os passos seguintes:
7 /16
