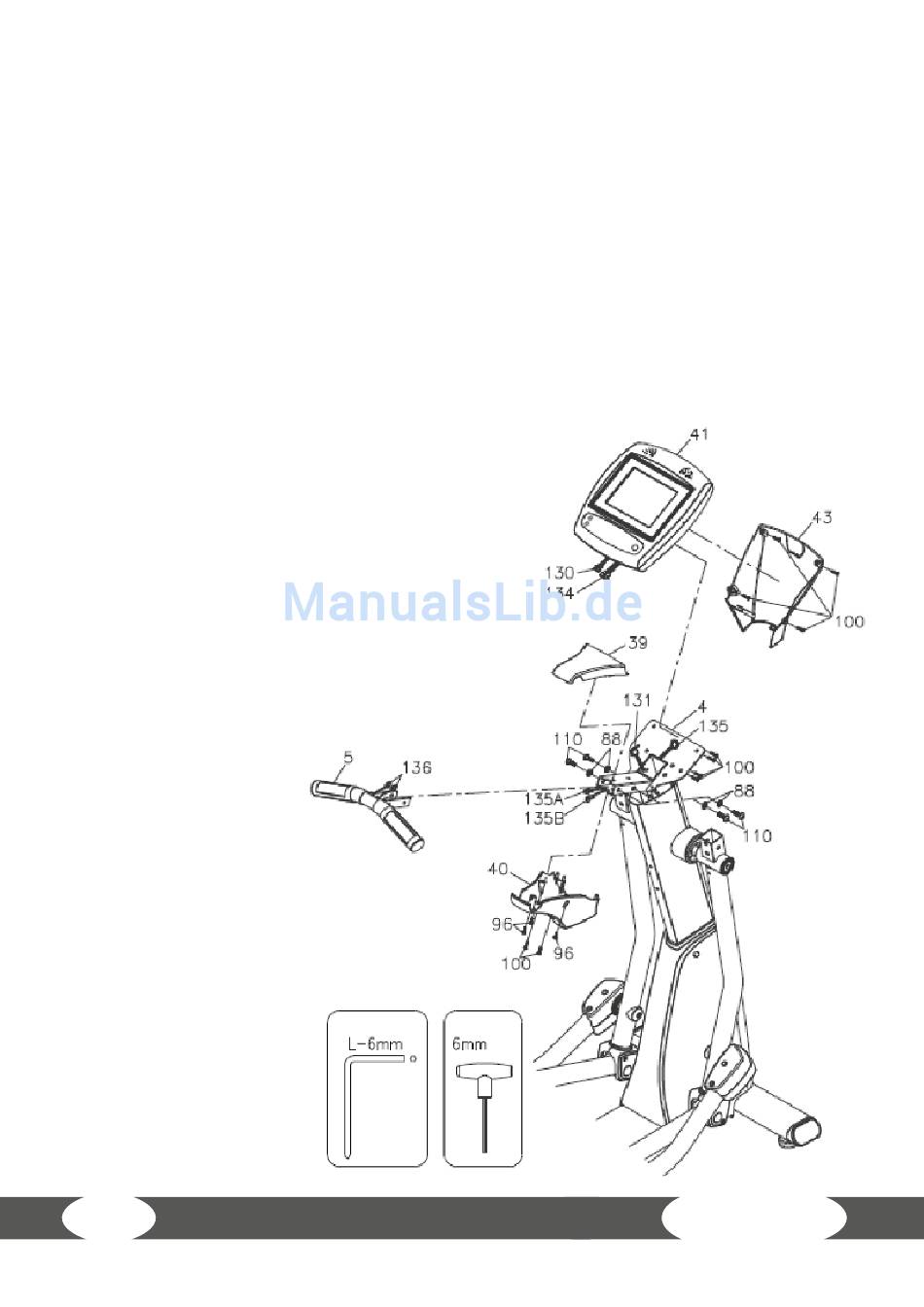

Schritt 7:
Montage Konsole und Kabelverbindungen
a) Verbinden Sie das obere Verbindungskabel (130) mit dem mittleren Verbindungskabel
(131).
b) Verbinden Sie das obere Pulskabel (134) mit dem mittleren Pulskabel (135).
c) Befestigen Sie die Konsole (41) am Konsolenmast (4) mit 4 Schrauben (M5xp0.8x15mm)
(100).
Schritt 8:
Montage Handgriff und Abdeckungen
a) Lösen Sie die vier vorinstallierten Schrauben (M8xp1.25x16mm)(110) und Federschei-
ben (88) vom festen Handgriff (5).
b) Verbinden Sie das untere Pulskabel
(136) mit den beiden mittleren Pulskabeln
(135A+135B).
c) Befestigen Sie den festen Handgriff (5) am
Konsolenmast (4) mit vier Schrauben
(M8xp1.25x16mm)(110) und vier Federschei-
ben (88).
d) Befestigen Sie die Kon-
solenabdeckung (43) an
der Konsole (41) mit vier
Schrauben
(M5xp0.8x15mm)(100).
e) Befestigen Sie die obe-
re und untere Handgriff-
abdeckung (39+40) am
Konsolenmast (4) mit drei
Schrauben (M4x20mm)
(96) und zwei Schrauben
(M5xp0.8x15mm) (100).
