Technisches Handbuch Taster Smart 55/63

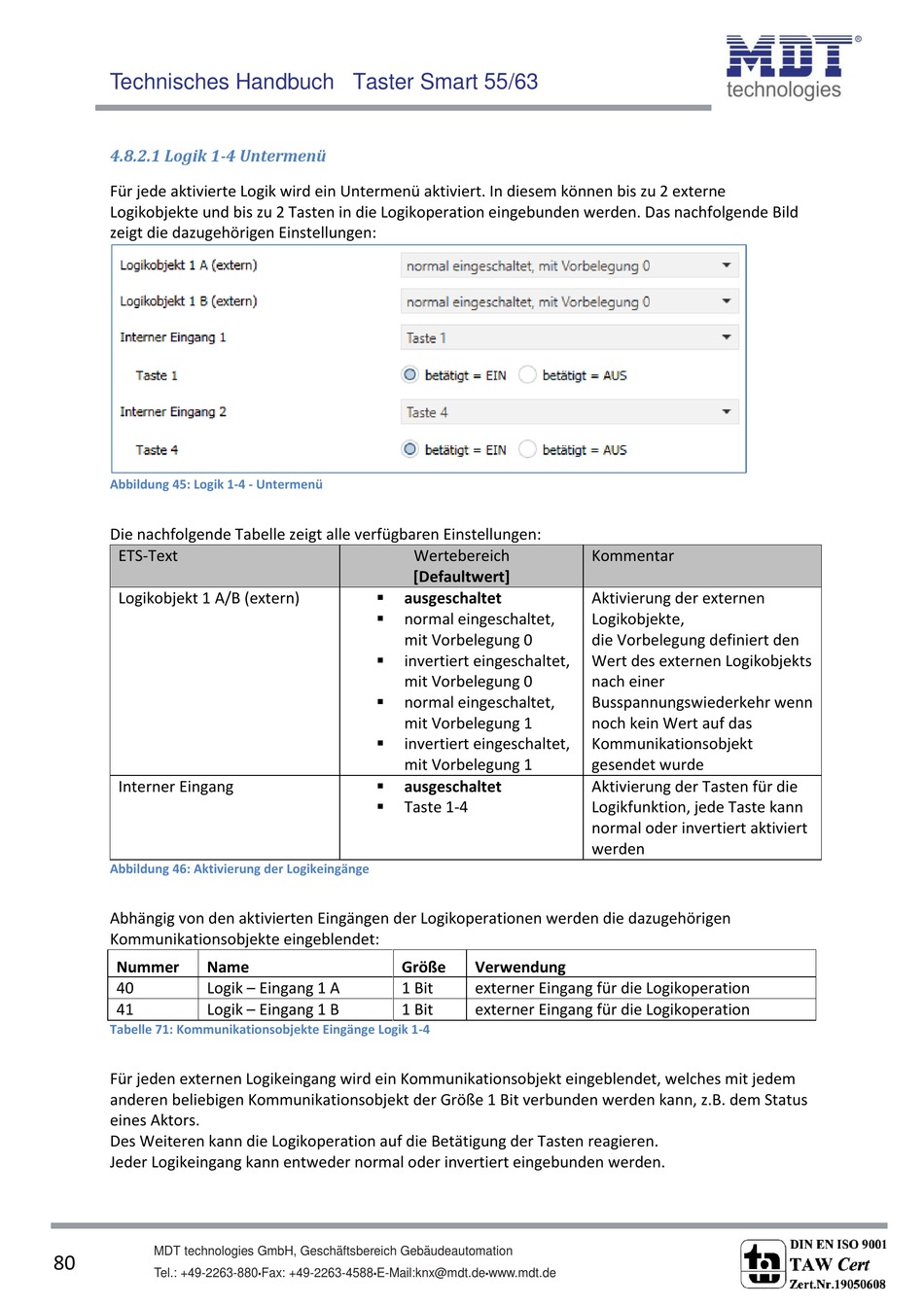

4.8.2.1 Logik 1-4 Untermenü
Für jede aktivierte Logik wird ein Untermenü aktiviert. In diesem können bis zu 2 externe
Logikobjekte und bis zu 2 Tasten in die Logikoperation eingebunden werden. Das nachfolgende Bild
zeigt die dazugehörigen Einstellungen:
Abbildung 45: Logik 1-4 - Untermenü
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Logikobjekt 1 A/B (extern)
Interner Eingang
Abbildung 46: Aktivierung der Logikeingänge
Abhängig von den aktivierten Eingängen der Logikoperationen werden die dazugehörigen
Kommunikationsobjekte eingeblendet:
Nummer Name
40 Logik – Eingang 1 A
41 Logik – Eingang 1 B
Tabelle 71: Kommunikationsobjekte Eingänge Logik 1-4
Für jeden externen Logikeingang wird ein Kommunikationsobjekt eingeblendet, welches mit jedem
anderen beliebigen Kommunikationsobjekt der Größe 1 Bit verbunden werden kann, z.B. dem Status
eines Aktors.
Des Weiteren kann die Logikoperation auf die Betätigung der Tasten reagieren.
Jeder Logikeingang kann entweder normal oder invertiert eingebunden werden.
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
80
Tel.: +49-2263-880
Wertebereich
[Defaultwert]

ausgeschaltet

normal eingeschaltet,
mit Vorbelegung 0

invertiert eingeschaltet,
mit Vorbelegung 0

normal eingeschaltet,
mit Vorbelegung 1

invertiert eingeschaltet,
mit Vorbelegung 1

ausgeschaltet

Taste 1-4
Größe
1 Bit
1 Bit
Fax: +49-2263-4588 E-Mail:knx@mdt.de
• •
Kommentar
Aktivierung der externen
Logikobjekte,
die Vorbelegung definiert den
Wert des externen Logikobjekts
nach einer
Busspannungswiederkehr wenn
noch kein Wert auf das
Kommunikationsobjekt
gesendet wurde
Aktivierung der Tasten für die
Logikfunktion, jede Taste kann
normal oder invertiert aktiviert
werden
Verwendung
externer Eingang für die Logikoperation
externer Eingang für die Logikoperation
