Technisches Handbuch Taster Smart 55/63
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
LED aktiv
LED reagiert auf
Datenpunkttyp
EIN, wenn größer
Auswahl der Objektnummer
Helligkeit Tag (global)
Helligkeit Nacht (global)
LED Anzeigeverhalten
(nur zur Auswahl bei „externes Objekt" und Einstellung „1Bit Schalten" bzw. „1Byte Prozentwert")
Farbe bei Tag
(Wert EIN)
Farbe bei Tag
(Wert AUS)
Verhalten bei Tag
(Wert EIN)
Farbe bei Nacht
(Wert EIN)
Farbe bei Nacht
(Wert AUS)
Verhalten bei Nacht
(Wert EIN)

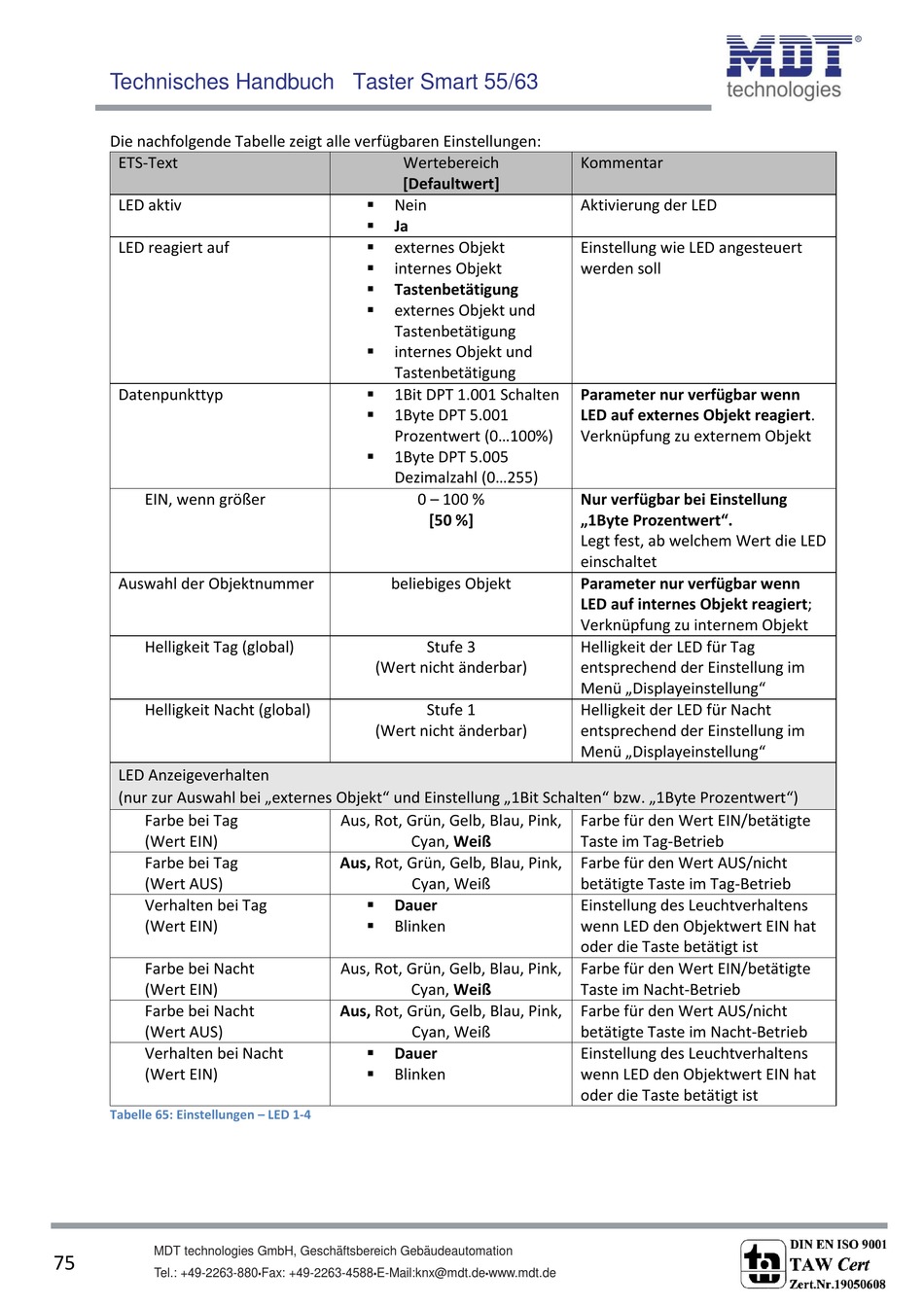

Tabelle 65: Einstellungen – LED 1-4
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
75
Tel.: +49-2263-880
Wertebereich
[Defaultwert]

Nein

Ja

externes Objekt

internes Objekt

Tastenbetätigung

externes Objekt und
Tastenbetätigung

internes Objekt und
Tastenbetätigung

1Bit DPT 1.001 Schalten

1Byte DPT 5.001
Prozentwert (0...100%)

1Byte DPT 5.005
Dezimalzahl (0...255)
0 – 100 %
[50 %]
beliebiges Objekt
Stufe 3
(Wert nicht änderbar)
Stufe 1
(Wert nicht änderbar)
Aus, Rot, Grün, Gelb, Blau, Pink,
Cyan, Weiß
Aus, Rot, Grün, Gelb, Blau, Pink,
Cyan, Weiß

Dauer

Blinken
Aus, Rot, Grün, Gelb, Blau, Pink,
Cyan, Weiß
Aus, Rot, Grün, Gelb, Blau, Pink,
Cyan, Weiß

Dauer

Blinken
Fax: +49-2263-4588 E-Mail:knx@mdt.de
• •
Kommentar
Aktivierung der LED
Einstellung wie LED angesteuert
werden soll
Parameter nur verfügbar wenn
LED auf externes Objekt reagiert.
Verknüpfung zu externem Objekt
Nur verfügbar bei Einstellung
„1Byte Prozentwert".
Legt fest, ab welchem Wert die LED
einschaltet
Parameter nur verfügbar wenn
LED auf internes Objekt reagiert;
Verknüpfung zu internem Objekt
Helligkeit der LED für Tag
entsprechend der Einstellung im
Menü „Displayeinstellung"
Helligkeit der LED für Nacht
entsprechend der Einstellung im
Menü „Displayeinstellung"
Farbe für den Wert EIN/betätigte
Taste im Tag-Betrieb
Farbe für den Wert AUS/nicht
betätigte Taste im Tag-Betrieb
Einstellung des Leuchtverhaltens
wenn LED den Objektwert EIN hat
oder die Taste betätigt ist
Farbe für den Wert EIN/betätigte
Taste im Nacht-Betrieb
Farbe für den Wert AUS/nicht
betätigte Taste im Nacht-Betrieb
Einstellung des Leuchtverhaltens
wenn LED den Objektwert EIN hat
oder die Taste betätigt ist
