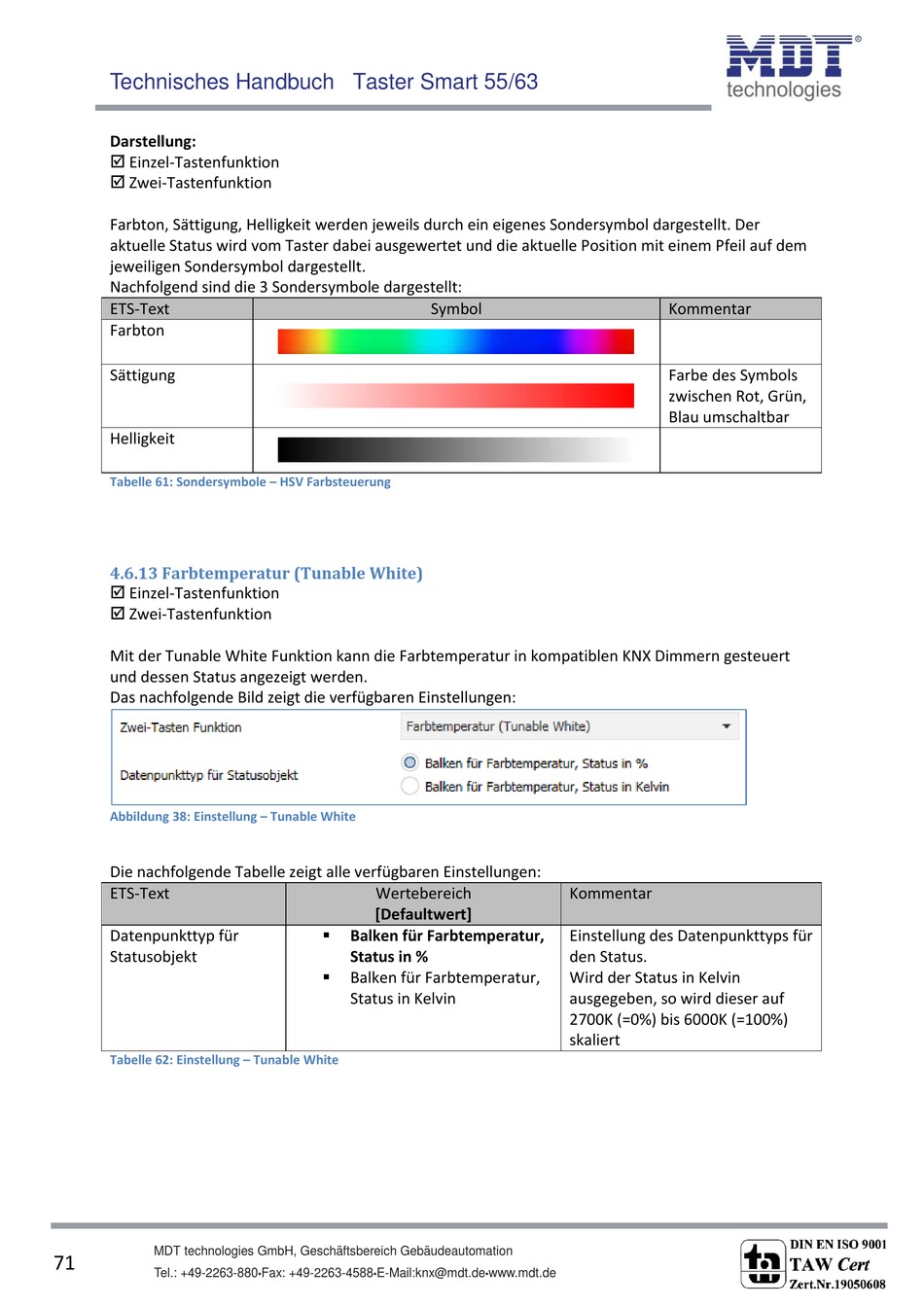

Technisches Handbuch Taster Smart 55/63
Darstellung:
 Einzel-Tastenfunktion
 Zwei-Tastenfunktion
Farbton, Sättigung, Helligkeit werden jeweils durch ein eigenes Sondersymbol dargestellt. Der
aktuelle Status wird vom Taster dabei ausgewertet und die aktuelle Position mit einem Pfeil auf dem
jeweiligen Sondersymbol dargestellt.
Nachfolgend sind die 3 Sondersymbole dargestellt:
ETS-Text
Farbton
Sättigung
Helligkeit
Tabelle 61: Sondersymbole – HSV Farbsteuerung

4.6.13 Farbtemperatur (Tunable White)

 Einzel-Tastenfunktion
 Zwei-Tastenfunktion
Mit der Tunable White Funktion kann die Farbtemperatur in kompatiblen KNX Dimmern gesteuert
und dessen Status angezeigt werden.
Das nachfolgende Bild zeigt die verfügbaren Einstellungen:
Abbildung 38: Einstellung – Tunable White
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Datenpunkttyp für
Statusobjekt
Tabelle 62: Einstellung – Tunable White
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
71
Tel.: +49-2263-880
Symbol
Wertebereich
[Defaultwert]

Balken für Farbtemperatur,
Status in %

Balken für Farbtemperatur,
Status in Kelvin
Fax: +49-2263-4588 E-Mail:knx@mdt.de
• •
Kommentar
Einstellung des Datenpunkttyps für
den Status.
Wird der Status in Kelvin
ausgegeben, so wird dieser auf
2700K (=0%) bis 6000K (=100%)
skaliert
www.mdt.de
•
Kommentar
Farbe des Symbols
zwischen Rot, Grün,
Blau umschaltbar
