Technisches Handbuch Taster Smart 55/63
Zusätzliche Balkenanzeige:
Bei Auswahl „normale Darstellung" erscheint für die Datenpunkttypen DPT 5.001 (Prozentwert) und
DTP 5.005 (Dezimalwert) der Parameter „zusätzliche Balkenanzeige". Ist dieser aktiv, so erscheint im
Display neben dem Symbol eine Balkenanzeige, die den aktuellen Status über die Füllung des Balkens
visualisiert. Wie bei der Darstellung der Symbole wird auch hier das Objekt „Status für
Anzeige" ausgewertet.

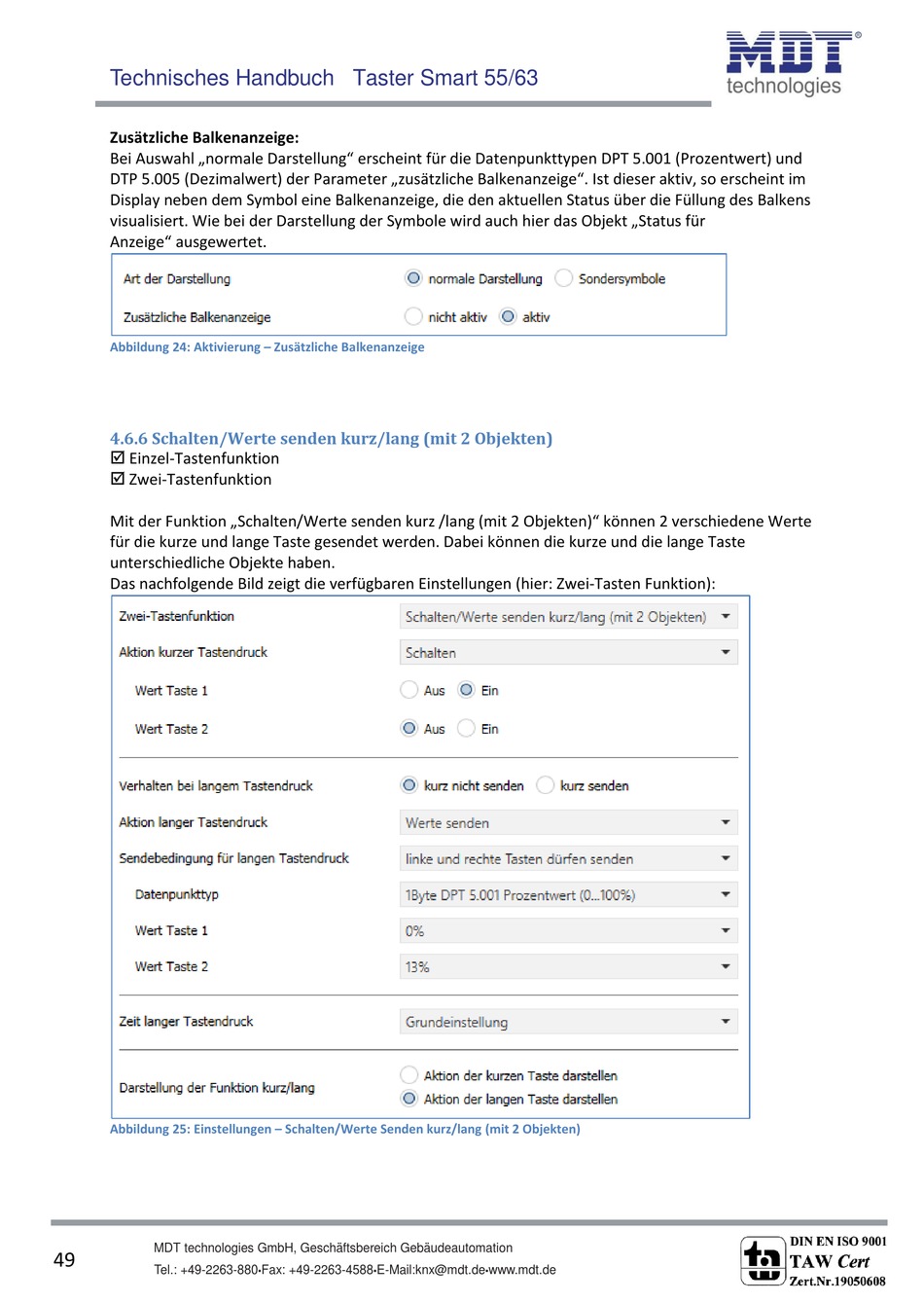

Abbildung 24: Aktivierung – Zusätzliche Balkenanzeige

4.6.6 Schalten/Werte senden kurz/lang (mit 2 Objekten)

 Einzel-Tastenfunktion
 Zwei-Tastenfunktion
Mit der Funktion „Schalten/Werte senden kurz /lang (mit 2 Objekten)" können 2 verschiedene Werte
für die kurze und lange Taste gesendet werden. Dabei können die kurze und die lange Taste
unterschiedliche Objekte haben.
Das nachfolgende Bild zeigt die verfügbaren Einstellungen (hier: Zwei-Tasten Funktion):
Abbildung 25: Einstellungen – Schalten/Werte Senden kurz/lang (mit 2 Objekten)
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
49
