4.8 Logik

4.8.1 Logik Grundeinstellungen

Das nachfolgende Bild zeigt die Aktivierung und die Grundfunktionen der Logikfunktionen

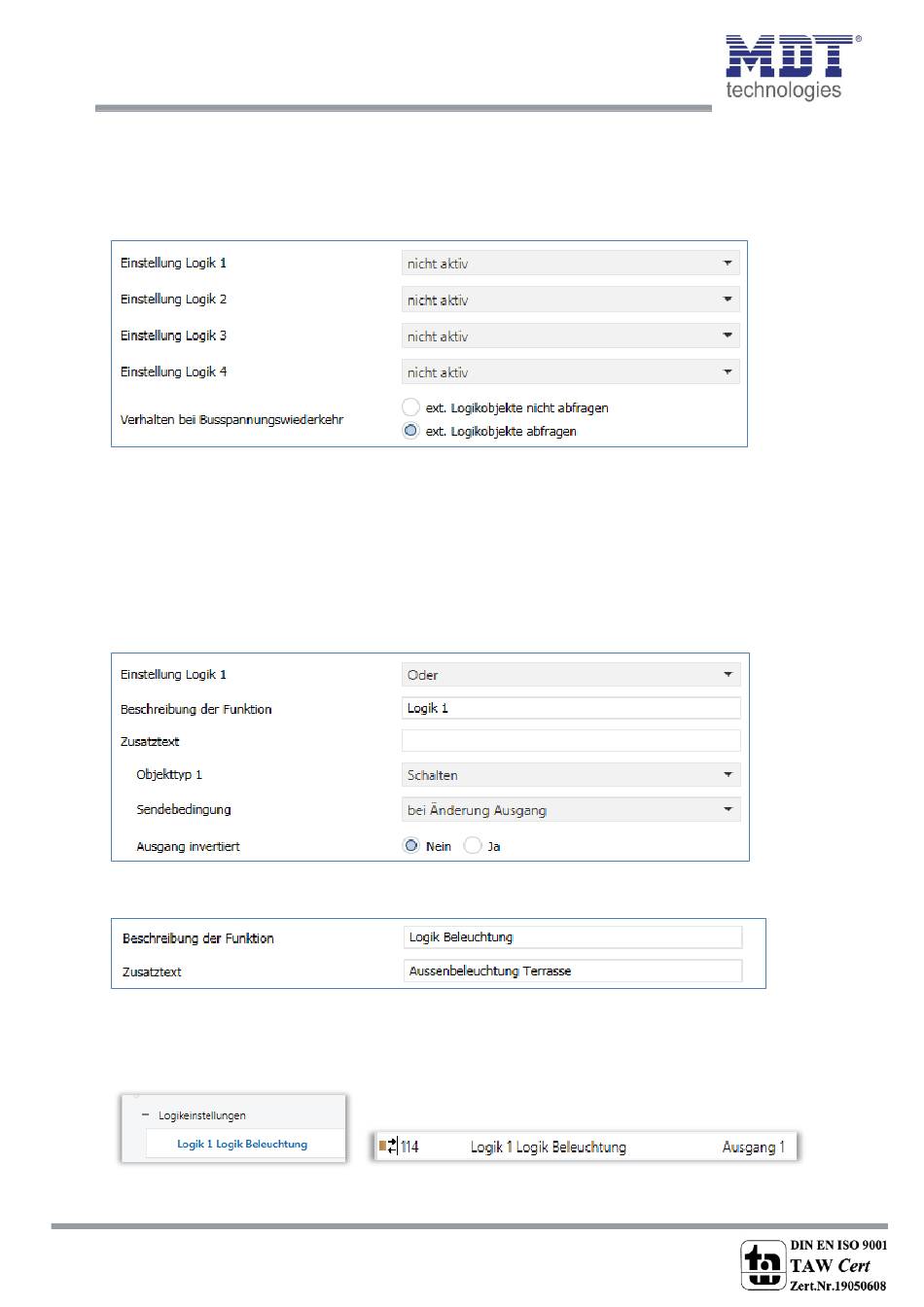

Abbildung 42: Grundeinstellungen – Logik
Der Parameter „Verhalten bei Busspannungswiederkehr" definiert ob die externen Objekte nach
einer Busspannungswiderkehr abgefragt werden sollen.
Für eine aktivierte Logik werden anschließend weitere Parameter eingeblendet.

4.8.2 Logik 1-4

Wird eine Logik aktiviert, so kann die logische Operation und der Objekttyp für den Ausgang
festgelegt werden:
Abbildung 43: Einstellungen – Logik 1-4
Es sind 2 Textfelder verfügbar:
Abbildung 44: Einstellungen – Textfelder Logik
Für beide Felder können Texte mit bis zu 40 Zeichen hinterlegt werden.
Der eingegebene Text zur Beschreibung der Funktion erscheint sowohl im Menü hinter der
entsprechenden Logik als auch bei den Kommunikationsobjekten der Logik
Der Zusatztext ist lediglich eine zusätzliche Information zur Logik. Dieser wird sonst nirgendwo
sichtbar.
