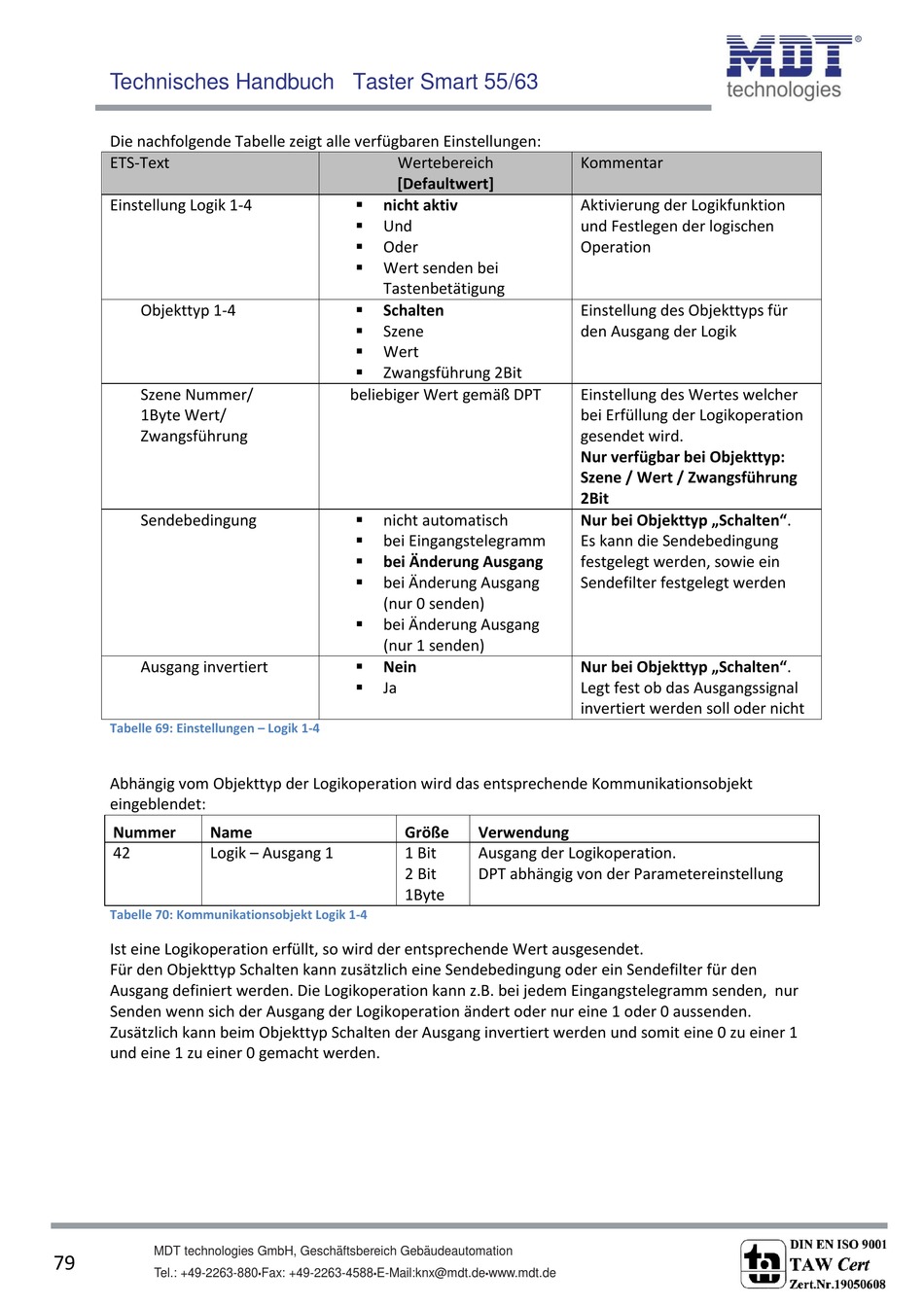

Technisches Handbuch Taster Smart 55/63
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Einstellung Logik 1-4
Objekttyp 1-4
Szene Nummer/
1Byte Wert/
Zwangsführung
Sendebedingung
Ausgang invertiert
Tabelle 69: Einstellungen – Logik 1-4
Abhängig vom Objekttyp der Logikoperation wird das entsprechende Kommunikationsobjekt
eingeblendet:
Nummer Name
42 Logik – Ausgang 1

Tabelle 70: Kommunikationsobjekt Logik 1-4

Ist eine Logikoperation erfüllt, so wird der entsprechende Wert ausgesendet.
Für den Objekttyp Schalten kann zusätzlich eine Sendebedingung oder ein Sendefilter für den
Ausgang definiert werden. Die Logikoperation kann z.B. bei jedem Eingangstelegramm senden, nur
Senden wenn sich der Ausgang der Logikoperation ändert oder nur eine 1 oder 0 aussenden.
Zusätzlich kann beim Objekttyp Schalten der Ausgang invertiert werden und somit eine 0 zu einer 1
und eine 1 zu einer 0 gemacht werden.
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
79
Tel.: +49-2263-880
Wertebereich
[Defaultwert]

nicht aktiv

Und

Oder

Wert senden bei
Tastenbetätigung

Schalten

Szene

Wert

Zwangsführung 2Bit
beliebiger Wert gemäß DPT

nicht automatisch

bei Eingangstelegramm

bei Änderung Ausgang

bei Änderung Ausgang
(nur 0 senden)

bei Änderung Ausgang
(nur 1 senden)

Nein

Ja
Größe
1 Bit
2 Bit
1Byte
Fax: +49-2263-4588 E-Mail:knx@mdt.de
• •
Kommentar
Aktivierung der Logikfunktion
und Festlegen der logischen
Operation
Einstellung des Objekttyps für
den Ausgang der Logik
Einstellung des Wertes welcher
bei Erfüllung der Logikoperation
gesendet wird.
Nur verfügbar bei Objekttyp:
Szene / Wert / Zwangsführung
2Bit
Nur bei Objekttyp „Schalten".
Es kann die Sendebedingung
festgelegt werden, sowie ein
Sendefilter festgelegt werden
Nur bei Objekttyp „Schalten".
Legt fest ob das Ausgangssignal
invertiert werden soll oder nicht
Verwendung
Ausgang der Logikoperation.
DPT abhängig von der Parametereinstellung
