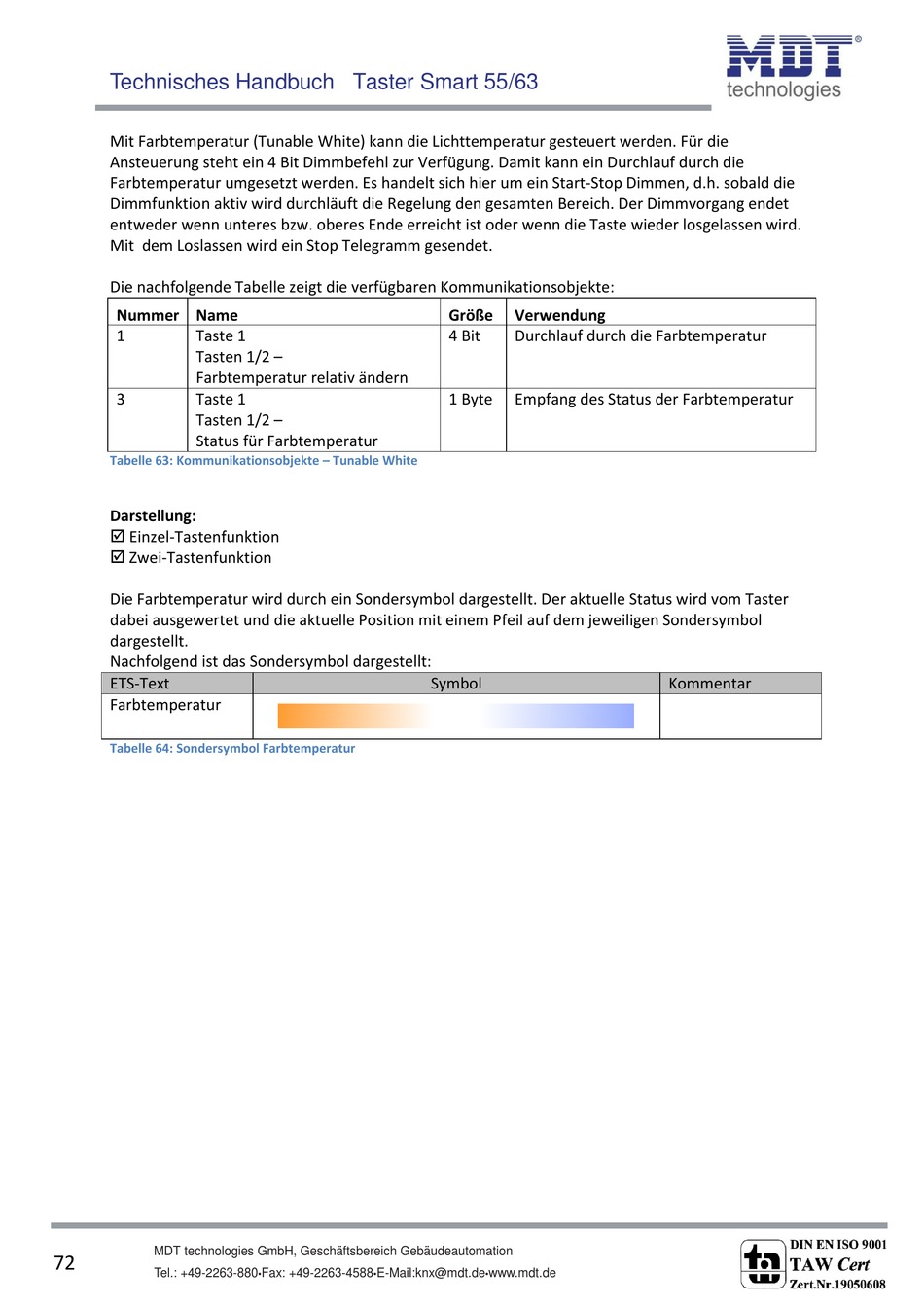

Technisches Handbuch Taster Smart 55/63
Mit Farbtemperatur (Tunable White) kann die Lichttemperatur gesteuert werden. Für die
Ansteuerung steht ein 4 Bit Dimmbefehl zur Verfügung. Damit kann ein Durchlauf durch die
Farbtemperatur umgesetzt werden. Es handelt sich hier um ein Start-Stop Dimmen, d.h. sobald die
Dimmfunktion aktiv wird durchläuft die Regelung den gesamten Bereich. Der Dimmvorgang endet
entweder wenn unteres bzw. oberes Ende erreicht ist oder wenn die Taste wieder losgelassen wird.
Mit dem Loslassen wird ein Stop Telegramm gesendet.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
1 Taste 1
Tasten 1/2 –
Farbtemperatur relativ ändern
3 Taste 1
Tasten 1/2 –
Status für Farbtemperatur
Tabelle 63: Kommunikationsobjekte – Tunable White
Darstellung:
 Einzel-Tastenfunktion
 Zwei-Tastenfunktion
Die Farbtemperatur wird durch ein Sondersymbol dargestellt. Der aktuelle Status wird vom Taster
dabei ausgewertet und die aktuelle Position mit einem Pfeil auf dem jeweiligen Sondersymbol
dargestellt.
Nachfolgend ist das Sondersymbol dargestellt:
ETS-Text
Farbtemperatur

Tabelle 64: Sondersymbol Farbtemperatur

MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
72
Tel.: +49-2263-880
Symbol
Fax: +49-2263-4588 E-Mail:knx@mdt.de
• •
Größe Verwendung
4 Bit Durchlauf durch die Farbtemperatur
1 Byte Empfang des Status der Farbtemperatur
www.mdt.de
•
Kommentar
