Technisches Handbuch Taster Smart 55/63
Die nachfolgende Tabelle zeigt die möglichen Einstellungen:
ETS-Text
Hintergrundfarbe
Schriftgröße
Funktionsname / Wert /
Tastenbeschriftung
Verhalten bei Präsenz
Helligkeiten
Display Helligkeit
Tag/Nacht
Globale Helligkeit für
LEDs Tag/Nacht
Datenpunkttyp für
dynamische Helligkeit
Steuerung über Helligkeitswerte: wenn „2 Byte DPT 9.004 Umgebungshelligkeit (Lux)" aktiv ist
Minimale Helligkeit
bei Tag
Minimale Helligkeit
bei Nacht
Umgebungshelligkeit
für 100% Helligkeit
Nachtabschaltung
Display/LEDs im
Standby
Steuerung über Prozentwerte: wenn „1 Byte DPT 5.001 Prozentwert (0 ... 100%)" aktiv ist
Minimale Helligkeit
bei Tag
Minimale Helligkeit
bei Nacht

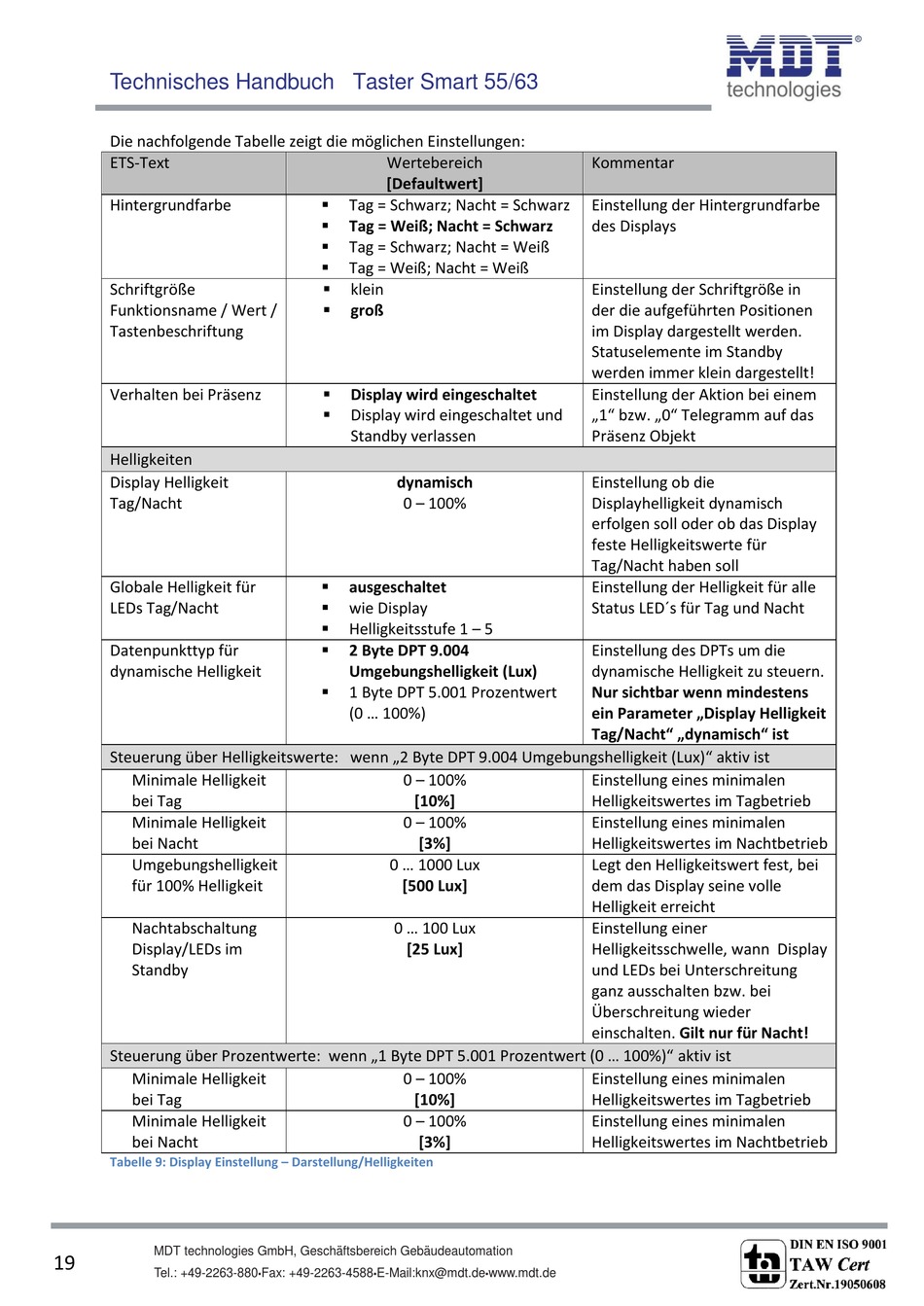

Tabelle 9: Display Einstellung – Darstellung/Helligkeiten
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
19
Tel.: +49-2263-880
Wertebereich
[Defaultwert]

Tag = Schwarz; Nacht = Schwarz

Tag = Weiß; Nacht = Schwarz

Tag = Schwarz; Nacht = Weiß

Tag = Weiß; Nacht = Weiß

klein

groß

Display wird eingeschaltet

Display wird eingeschaltet und
Standby verlassen
dynamisch
0 – 100%

ausgeschaltet

wie Display

Helligkeitsstufe 1 – 5

2 Byte DPT 9.004
Umgebungshelligkeit (Lux)

1 Byte DPT 5.001 Prozentwert
(0 ... 100%)
0 – 100%
[10%]
0 – 100%
[3%]
0 ... 1000 Lux
[500 Lux]
0 ... 100 Lux
[25 Lux]
0 – 100%
[10%]
0 – 100%
[3%]
Fax: +49-2263-4588 E-Mail:knx@mdt.de
• •
Kommentar
Einstellung der Hintergrundfarbe
des Displays
Einstellung der Schriftgröße in
der die aufgeführten Positionen
im Display dargestellt werden.
Statuselemente im Standby
werden immer klein dargestellt!
Einstellung der Aktion bei einem
„1" bzw. „0" Telegramm auf das
Präsenz Objekt
Einstellung ob die
Displayhelligkeit dynamisch
erfolgen soll oder ob das Display
feste Helligkeitswerte für
Tag/Nacht haben soll
Einstellung der Helligkeit für alle
Status LED´s für Tag und Nacht
Einstellung des DPTs um die
dynamische Helligkeit zu steuern.
Nur sichtbar wenn mindestens
ein Parameter „Display Helligkeit
Tag/Nacht" „dynamisch" ist
Einstellung eines minimalen
Helligkeitswertes im Tagbetrieb
Einstellung eines minimalen
Helligkeitswertes im Nachtbetrieb
Legt den Helligkeitswert fest, bei
dem das Display seine volle
Helligkeit erreicht
Einstellung einer
Helligkeitsschwelle, wann Display
und LEDs bei Unterschreitung
ganz ausschalten bzw. bei
Überschreitung wieder
einschalten. Gilt nur für Nacht!
Einstellung eines minimalen
Helligkeitswertes im Tagbetrieb
Einstellung eines minimalen
Helligkeitswertes im Nachtbetrieb
