Technisches Handbuch Taster Smart 55/63

4.6 Tastenfunktionen

4.6.1 Identische Parameter – Sperrobjekt
Das Sperrobjekt kann sowohl für gruppierte Tasten, z.B. das Tastenpaar 1/2, als auch für einzelne
Tasten, z.B. Taste 1, aktiviert werden. Ist das Sperrobjekt aktiv so wird ein Kommunikationsobjekt für
den jeweiligen Taster eingeblendet. Es können somit bei einem Taster bis zu 4 Sperrobjekte
parametriert werden. Bekommt das Sperrobjekt eine logische 1 zugewiesen, so wird der
dazugehörige Taster „gesperrt" und kann somit nicht mehr geschaltet werden. Mit einer „0" wird die
Sperren zurückgenommen.
Die nachfolgende Tabelle zeigt das zugehörige Kommunikationsobjekt:
Nummer Name
9 Sperrobjekt
Tabelle 20: Kommunikationsobjekt – Sperrobjekt
4.6.2 Identische Parameter – Darstellung
Die Darstellung einer Tastenfunktion wird für allen Tasten bzw. Tastenpaare identisch parametriert.
Dabei wird festgelegt wie die Tasten beschriftet werden und ob die ein Funktionsname oder ein Wert
zum Symbol hinterlegt werden soll.
Die Darstellung der Symbole wird unter den entsprechenden Tastenfunktionen beschrieben.
Folgende Parameter für die Art der Darstellung sind identisch:

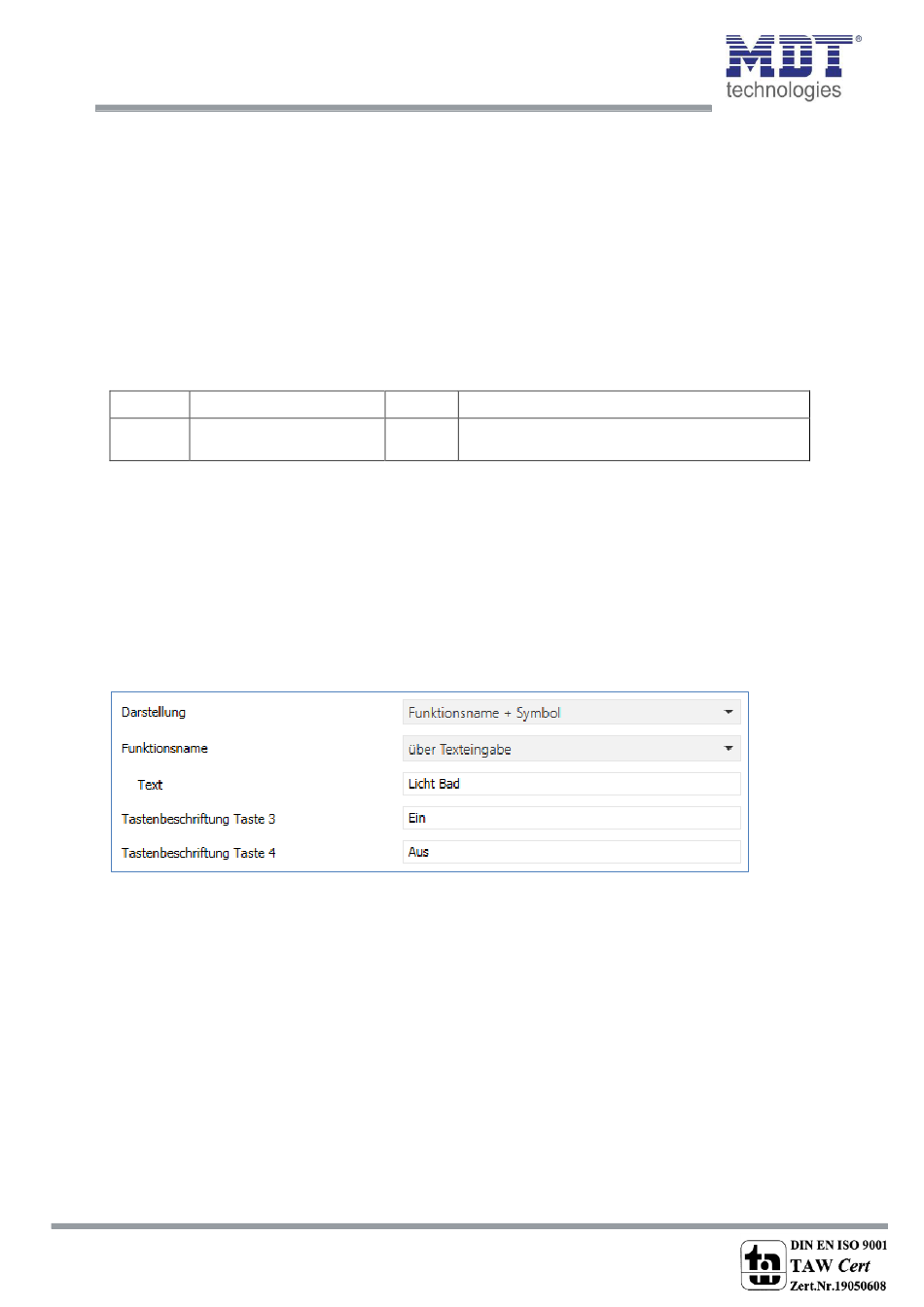

Abbildung 11: Identische Parameter – Darstellung
Es wird für die Tasten immer ein Symbol dargestellt. Zusätzlich kann noch ein Funktionsname oder
ein Wert angezeigt werden. Die Einstellung, ob diese unterhalb oder oberhalb des Symbols
erscheinen wird im Menü „Tasten Einstellung" vorgenommen. Nur bei der Zwei-Tasten-Funktion ist
es außerdem möglich, eine Tastenbeschriftung für die beiden Tasten einzufügen. Dafür stehen zwei
Textfelder für Texte mit bis zu 6Bytes zur Verfügung.
Der Funktionsname kann über verschiedene Parametereinstellungen erreicht werden. Dieser kann
beispielsweise aus Text- oder Statusmeldungen, über Texteingabe oder auch als dynamischer Text
nach Status erfolgen.
Bei der Auswahl Wert zum Symbol wird der jeweilige Statuswert, welcher auf das Objekt „Status für
Anzeige" empfangen wurde, angezeigt.
Wird das Statusobjekt für eine Funktion nicht verbunden so wird der Schaltzustand visualisiert,
ansonsten der gesendete Wert der Taste.
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
30
Tel.: +49-2263-880
Größe
1 Bit
Fax: +49-2263-4588 E-Mail:knx@mdt.de
• •
Verwendung
sperrt zugehörigen Taster wenn die
Gruppenadresse eine logische 1 bekommt
