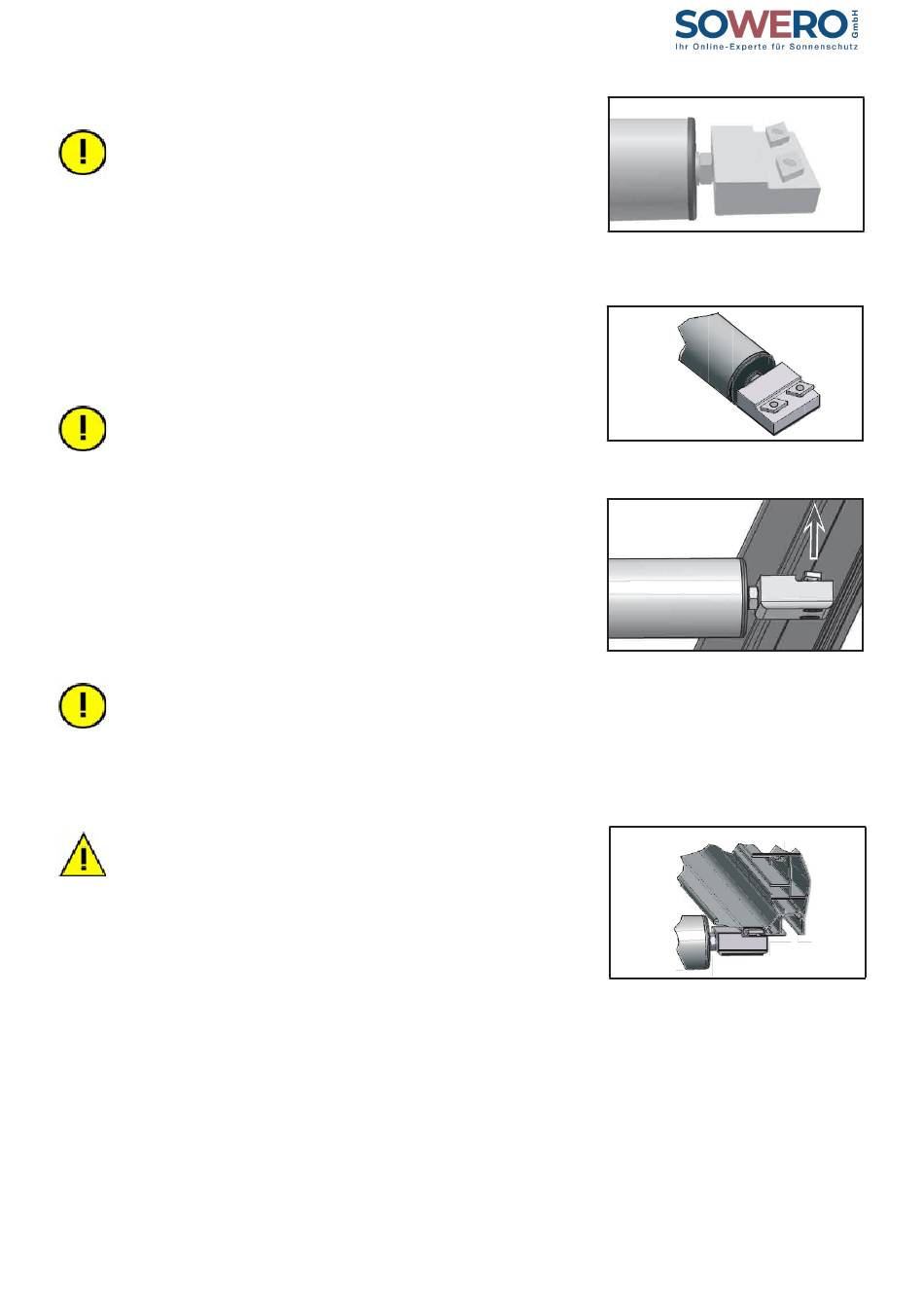

2.11. Montage Distanzrohr(e) (Tuchstütze)
Um die Parallelität der Anlage zu stabilisieren
sollte zumindest ein Distanzrohr vor dem Ausrichten der Anlage beim
Steher montiert werden.
- Die Beilagscheibe aufstecken und den Distanzrohr-
halter in die Endkappe des Distanzrohres auf
Anschlag eindrehen.
- Die Anschraubflächen beider Halter fluchten
- Die Schrauben und Hammerkopfgewindeplatten auf die Halter
montieren.
Die eingeprägte Schrift auf den Hammerkopf- gewindeplatten
muss zur Fläche des Halters zeigen.
-
Die Halter mittels Schrauben und Hammerkopf- gewindeplatten
in den Führungsschienen sichern. Die Position ist vom
Anlagenausfall abhängig.
Bis 3500 mm Ausfall in der Nähe der Steher, ab 3501 mm Ausfall
gleichmäßig aufgeteilt auf die Länge der Führungsschienen.
- Zusätzliche Distanzrohre auf die Länge der Führungsschienen
aufteilen.
Zum Befestigen der Distanzrohrhalter die
Schrauben mit den Hammerkopfgewindeplatten
nach oben drücken und verdrehen.
Vergewissern Sie sich, dass sich die
Hammerkopfgewindeplatten im Montagekanal
richtig verdreht haben.
Die längere Diagonale der Hammerkopfgewindeplatte muss sich
nach dem Festschrauben quer zum Klemmkanal der
Führungsschiene befinden
(siehe nebenstehende Skizze).
- Die Muttern gegen die Endkappen des Distanzrohres kontern.
