Montage und Bedienungsanleitung PERGO ST / PGM-SF

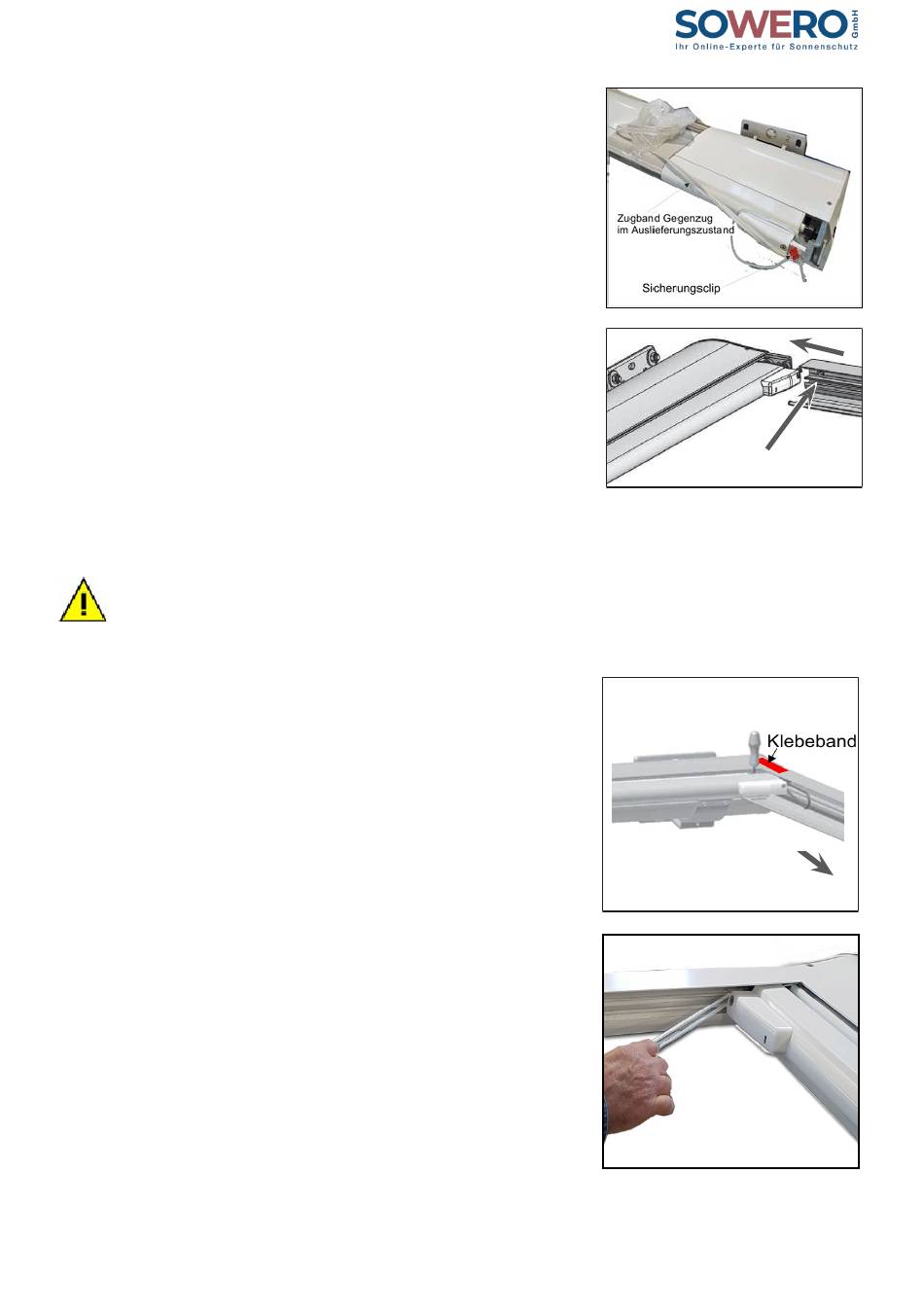

- Im Auslieferungszustand ist das Zugband für den Gegenzug
beidseitig aus dem Gehäuse geführt und am Gehäuse mit Folie
gesichert.
- Die Führungsschienen auf die Steckzapfen
der Gehäuseendkappen stecken.
Darauf achten, dass das Ende mit
der Senklochbohrung zu den Steckzapfen
zeigt!
Da die Verschraubung der Schiene erst
nach dem Einhängen des Gegenzuges
erfolgen kann, sichern Sie den Übergang
der Schiene zum Kasten gegen Heraus-
rutschen mit einem Klebebandstreifen
Die Führungsschiene nicht zu sehr seitlich und in der Höhe bewegen,
da es wegen der Hebelwirkung zum Abreißen des Steckzapfens kommen kann!
Einhängen der Gegenzugbänder
- Das Fallprofil an einer Seite mittels
Zugschnur für Montage ca. 100 mm
in Ausfallrichtung ziehen und z. B. mit einen Schraubendreher
zwischen Fallprofil und Gehäuse stecken, wodurch das Fallprofil
in dieser Stellung arretiert bleibt.
Den Vorgang auf der zweiten Seite wiederholen.
Vorspannungsmoment beträgt ca. 40 kg. Aus diesem Grund ist
einentsprechend hoher Kraftaufwand notwendig um das
Fallprofil entsprechend heraus zu ziehen. Für das
Herausziehen ist links und rechts am Fallprofil eine Zugschnur
angebracht. Über diese Schnur kann der Zugbalken
entsprechend herausgezogen werden. Nicht selten bewegt
sich beim ersten Versuch des Herausziehens überhaupt nichts.
Man kann sich dabei auch nichts beschädigen. In diesem Fall
ist hier dann ein erhöhter Kraftaufwand notwendig. Wir
empfehlen für das Herausziehen die Unterstützung durch eine
zweite Person. Oder sonstiger Hilfsmittel wie z.B. Flaschenzug.
Ziehen Sie das Fallprofil ca. 10 cm heraus damit Sie wie
nachfolgend beschrieben vorne die Endkappen auf die
Schienen stecken können.
