Montage und Bedienungsanleitung PERGO ST / PGM-SF
2.8.

Konsolenbefestigung

Alle Konsolen leicht anschrauben und exakt zueinander fluchtend ausrichten. Unebenheiten des
Untergrundes durch geeignete Unterlagen ausgleichen. Anschließend alle Schrauben fest anziehen und
Konsolen auf guten Sitz prüfen.

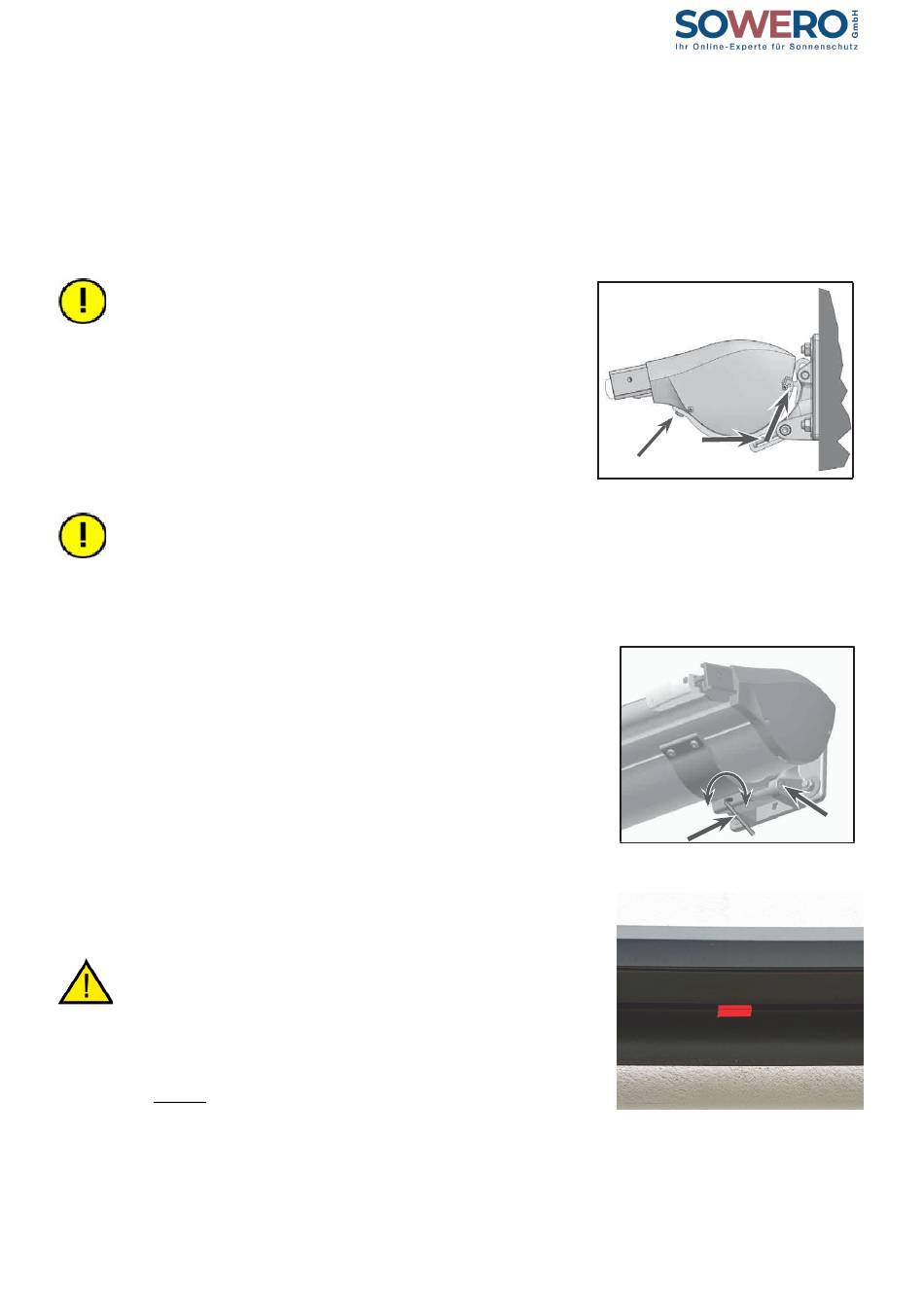

2.9. Gehäuse montieren
Zum Anheben der Markise ausreichend Personal bereitstellen.
Die Markisengewichte erreichen bis zu 85 kg.
Zuerst darauf achten, dass beide Konsolen dieselbe Neigung
haben. Dann die leicht nach oben gekippte Markise in den
hinteren Arretierungssteg der Konsole einhängen und nach unten
absenken. Das Gehäuse mit Linsenkopfschrauben und den im
vorderen
Klemmkanal des Gehäuses eingelegten
Vierkantmuttern sichern.
Bei der Montage mit Deckenwinkel müssen
die Konsolen zum Einhängen des Kastens
geneigt werden.
Neigung voreinstellen:
-
Die beiden seitlichen Schrauben der Konsolen mit Inbusschlüssel
SW 8 lösen.
- Die Neigung durch Drehen der im Schwenkteil liegen- den
Schraube, mittels Inbusschlüssel SW6 einstellen.
Drehen im Uhrzeigersinn → Markise senkt sich Drehen gegen
Uhrzeigersinn → Markise hebt sich
Bei starker Neigungskorrektur die Konsolen
abwechselnd verstellen.
Einfahrhilfen an der Unterseite des Kastens
Je nach Ausführung und Größe der Anlage befinden sich im
Auslieferungszustand mittig oder mehrmals Verteilt auf der
Unterseite des Kastens am Einlauf des Ausfallprofiles ein oder
mehrere schwarze Kunststoffteile (im Bild rot gekennzeichnet) .
Sollte(n) diese Einfahrhilfe(n) vorhanden sein, ist dies für die
einwandfreie Funktion der Anlage zwingend notwendig und darf
auf keinen Fall entfernt werden.
Copyright © SOWERO GmbH 2020 Druckfehler und Änderungen vorbehalten Seite: 8
