Tägliche Inbetriebnahme
Pulverbeschichtungsgerät EASY-S (Typ MS01/02)
V 11/04
Steuergerät EasyTronic - Anschlüsse
1.3
POWDER GUN CONTROL
TYPE EASYTRONIC
Input voltage:
85 – 264 V
47 – 440 Hz
Input power: 65 VA
Degree of protection: IP 54
Output: 10 V 1,2 A
Corresponding guns: EasySelect
1.4 2.2

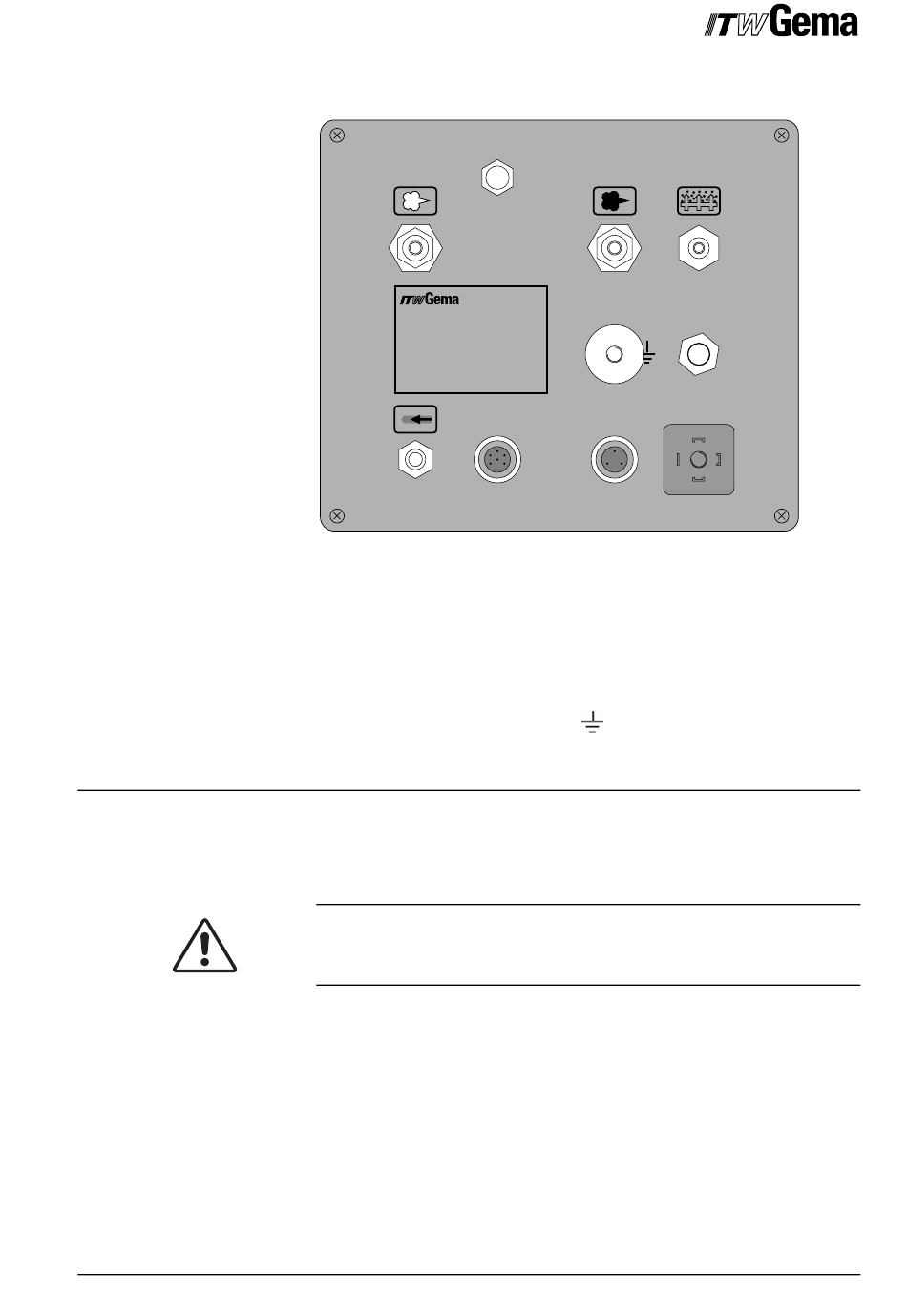

Steuergerät EasyTronic - Anschlüsse auf der Rückseite
1.1 IN Druckluft-Einspeisung
1.2 Förderluftanschluss
1.3 Zusatzluftanschluss
1.4 Spülluftanschluss
1.5 Fluidluftanschluss
Pulverrührwerk
Nach dem Loslassen des Pistolenabzugs läuft der Rührwerkmotor
noch einige Sekunden nach! Deckel erst nach dem Stillstand des
Rührgestänges aufklappen!
Beim Anheben des Rührwerk-Deckels schaltet sich der Motor aus!

Pulverausstoss und Pulverwolke einstellen

Der Pulverausstoss ist abhängig vom Pulver und der eingestellten Ge-
samtluftmenge.
1. Steuergerät einschalten
2. Gesamtluftmenge einstellen (siehe auch Betriebsanleitung des
verwendeten Injektors)
Die Gesamtluftmenge ist abhängig von der Pulverschlauchlänge
und der Anzahl Schlauchkrümmungen, dem Schlauchdurchmes-
1.2
Gun Aux
2.3
2.1 Netzeinspeisung
(230-240 V, 110-120 V)
Pistolenanschluss für Handpis-
2.2
tole EasySelect
2.3 Vibratoranschluss (nur EASY-B)
Erdungsanschluss
1.5
5 ... 10 bar
73...145 PSI
1.1 IN
Mains connection
2.1
Inbetriebnahme • 21
