25. ÜBERWACHUNGSBILDSCHIRME DES RAYCHEM NGC-20
Neben seiner Funktion als Programmier- und Konfigurationsschnittstelle kann das NGC-CMA auch zur
Betriebsüberwachung aktiver RAYCHEM NGC-20-Regler verwendet werden. Im Überwachungsmodus werden alle
Prozesswerte der NGC-20-Regler auf dem Bildschirm des NGC-CMA angezeigt. Tippen Sie zum Fortfahren auf die
Schaltfläche „Überwachen". Daraufhin wird der erste von insgesamt sechs
Überwachungsbildschirmen angezeigt. Mit dem Rechts-/Linkspfeil unten im Bildschirm können Sie zwischen den
Bildschirmen wechseln.
Die folgenden Parameter werden ständig überwacht:

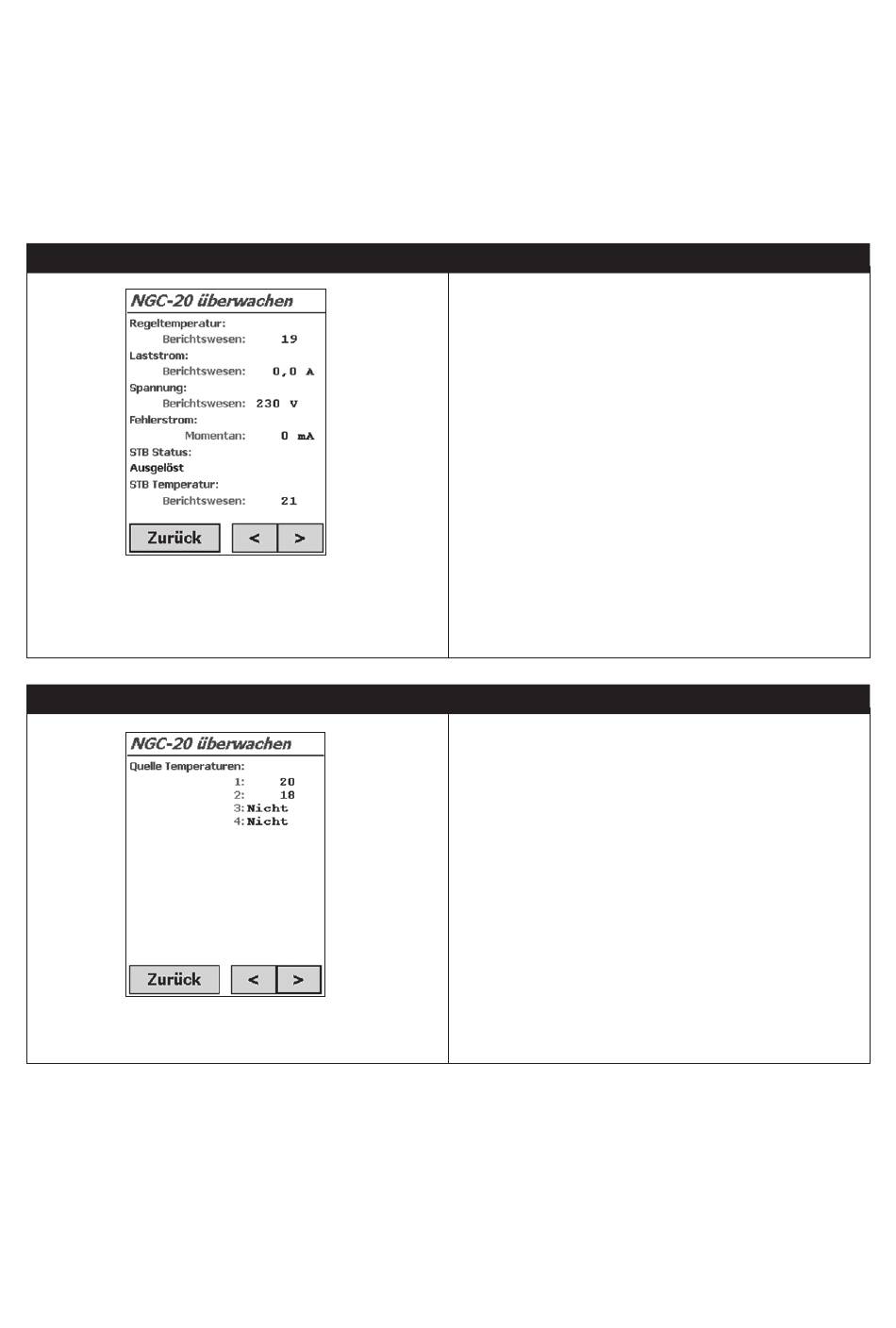

Überwachungsbildschirm 1
Abbildung 25
Überwachungsbildschirm 1
Überwachungsbildschirm 2
Abbildung 25
Überwachungsbildschirm 2
-
1: NGC-20-
-
2: NGC-20-
Regeltemperatur: Ist-Temperatur für die Regelung
durch den RAYCHEM NGC-20. Auf Basis dieser
Temperatur wird der Ausgang ein- oder ausgeschaltet.
Laststrom: Aktueller Stromwert der am Regelausgang
des RAYCHEM NGC-20
angeschlossenen Lasten.
Hinweis: Die Stromlast einer Netzanschlussschleife
wird nicht überwacht.
Spannung: Ist-Betriebsspannung
Fehlerstrom: Momentaner Fehlerstrom
STB Status: Aktueller Betriebsstatus des Begrenzers
STB Temperatur: Die aktuelle Temperatur des
Begrenzers, gemessen am Begrenzerfühler
„Quelle Temperaturen":
zeigt die an allen angeschlossenen Fühlern
gemessenen Temperaturen an. Für die
Temperaturfühler 3 und 4 ist ein optionales NGC-UIT-
und MONI-RMM2-Modul nötig.
Tippen Sie auf Zurück, um zum Konfigurations-
bildschirm des NGC-20 zurückzukehren.
