Begrenzersollwert
Abbildung 11
ausgelöst"
STB Sollwert
Abbildung 11
ausgelöst"
STB-Rücksetztaster (STB nach Auslösen wieder scharf schalten)
STB-Einstelltaster (gesendete Auslösetemperatur übernehmen)
-
Abbildung 11

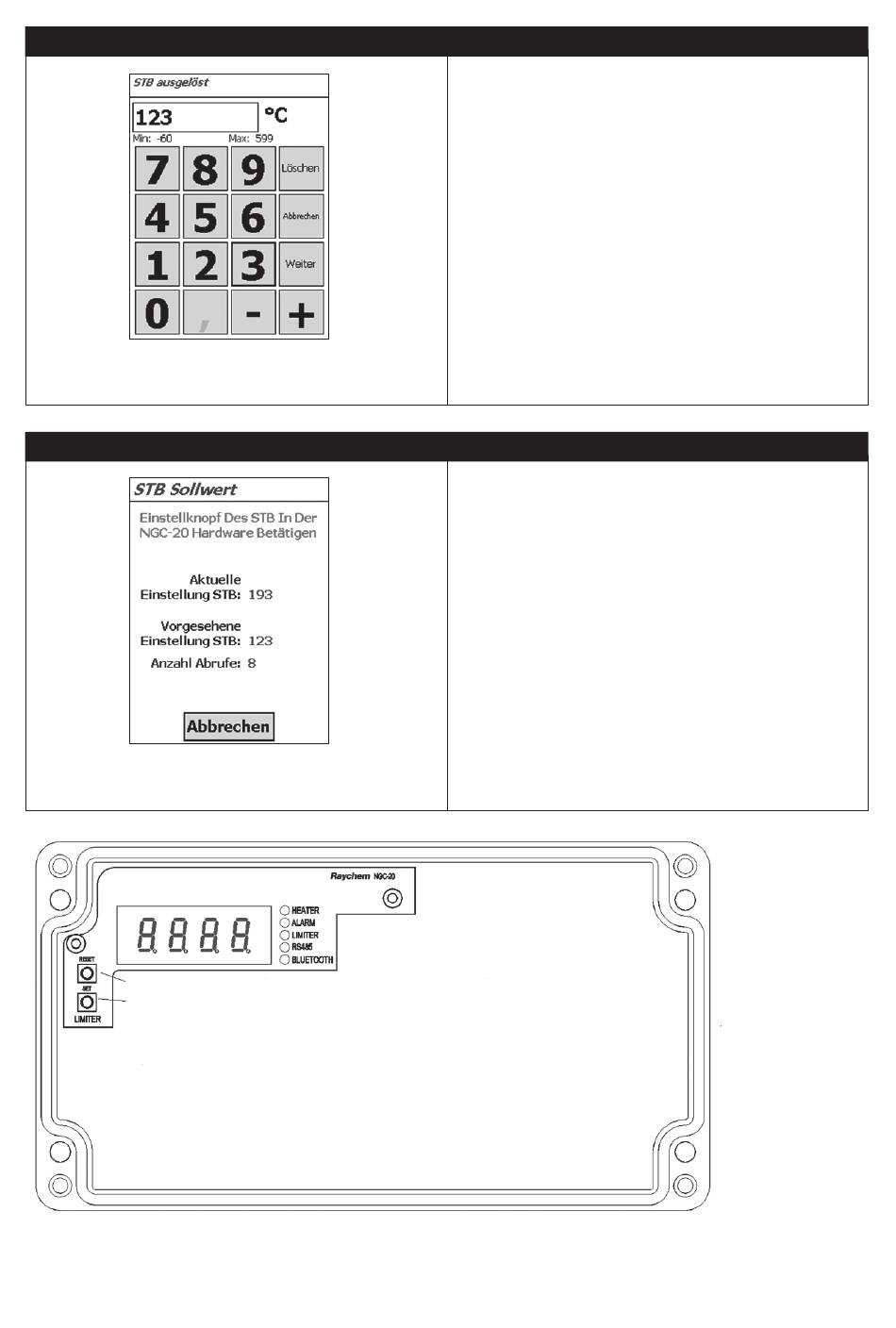

5: Position des STB-Einstelltasters und des STB-Rücksetztasters im Gehäuse des RAYCHEM NGC-20-Reglers.
-
3: Bildschirm „STB
-
4: neuer Wert für „STB
Geben Sie den neuen Sollwert über das Ziffernfeld
ein. Bestätigen Sie den neuen Begrenzersollwert mit
Weiter. Daraufhin wird ein neuer Bildschirm angezeigt:
Abbildung 11-4: neuer Wert für „STB ausgelöst".
Das NGC-CMA sendet den neuen Sollwert dann in
regelmäßigen Abständen an den RAYCHEM NGC-20.
Diese Kommunikation wird ausgeführt, bis der Prozess
abgebrochen wird oder der STB E instelltaster am Gerät
gedrückt wird. Halten Sie den Taster
3 Sekunden lang gedrückt.
Das Display des RAYCHEM NGC-20 blinkt kurz auf und
zeigt dann den bisherigen und den neuen Auslösewert
für den Sicherheitsbegrenzer
an.
Der STB-Einstelltaster ist schwarz und befindet sich
auf der linken Seite des RAYCHEM NGC-20 (siehe
Abbildung 11-5 unten).
