Bedienungsanleitung
User Manual

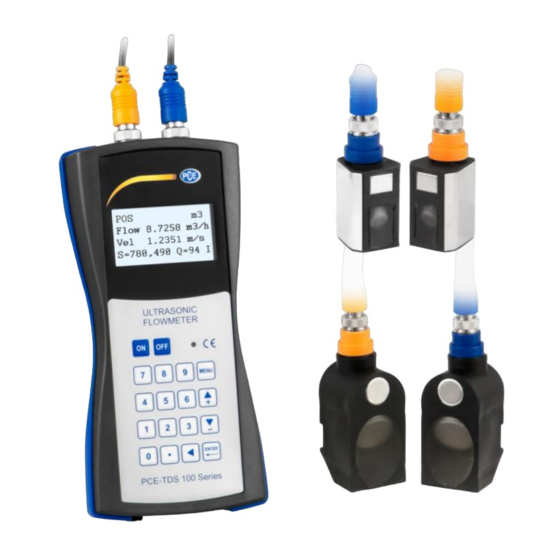

PCE-TDS 100 H/HS Durchflussmessgerät | Ultrasonic Flow Meter
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be downloaded here:
www.pce-instruments.com
Letzte Änderung / last change: 13 September 2021
V 1.6
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für PCE Instruments PCE-TDS 100 HS
Inhaltszusammenfassung für PCE Instruments PCE-TDS 100 HS
- Seite 1 Bedienungsanleitung User Manual PCE-TDS 100 H/HS Durchflussmessgerät | Ultrasonic Flow Meter User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Letzte Änderung / last change: 13 September 2021 V 1.6...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Sicherheitsinformationen Spezifikationen Technische Spezifikationen Lieferumfang Optionales Zubehör Systembeschreibung Gerät Funktionstasten Vorbereitung Interne Batterie Einschalten Menüfenster Betrieb Messprinzip Parameterkonfiguration Sensoren Datenlogger Kalibrierung Instandhaltung Fehlersuche/-behebung Kontakt Entsorgung © PCE Instruments... -
Seite 4: Sicherheitsinformationen
Vielen Dank, dass Sie sich für den Kauf eines Durchflussmessgerätes von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 5: Spezifikationen
USB (für Online Messung und Auslesen des internen Speichers) Schutzart IP 52 3 x AA NiMH Akkus / 2100 mAh (bei voller Ladung 12 h Laufzeit) Spannungsversorgung 100 … 240 V AC 50/60 Hz Abmessungen 214 x 104 x 40 mm Gewicht 450 g © PCE Instruments... -
Seite 6: Lieferumfang
Sensor Typ M1 (lose) TDS-HS Sensor Typ HS (auf Schiene) TDS-HM Sensor Typ HM (auf Schiene) TT-GEL Ultraschall Kontaktgel Sensorkabel PCE-TDS 100 Series Sensorkabelset 2 x 5 m SOFT-PCE-TDS Datenkabel + Datenübertragungssoftware CAL-PCE-TDS-ISO ISO Kalibrierzertifikat CAL-PCE-TDS-DAkkS DAkkS Kalibrierzertifikat © PCE Instruments... -
Seite 7: Systembeschreibung
Systembeschreibung Gerät Oberseite Vorderseite Unterseite Sensoranschluss (hinterer Sensor) Sensoranschluss (vorderer Sensor) Display LED-Ladekontrollleuchte Folientastatur Akku-Ladebuchse USB-Schnittstelle © PCE Instruments... - Seite 8 Kabel 5 m (2 x) Stecker orange Stecker blau Steckernetzteil mit Adapter © PCE Instruments...
-
Seite 9: Funktionstasten
Wenn der Akku vollgeladen ist, hat er eine Spannung von ca. 4,25 Volt. Die Spannung wird auch im Fenster M07 angezeigt. Der Akku ist fast leer, wenn die Spannung unter 3 Volt fällt. Das Gerät zeigt Ihnen auch die Restlaufzeit des Akkus an. Der Wert der Restlaufzeit sollte nur als grobe Information verstanden werden. © PCE Instruments... -
Seite 10: Einschalten
Zu (2): In einem Fenster mit Optionsauswahl sollten Sie immer zuerst die ENTER-Taste drücken und dann mit der Auf- oder Ab-Taste eine Auswahl treffen, bzw. mit den Zifferntasten, wenn es sich um Zahlen handelt. Die Auswahl ist dann mit der ENTER-Taste zu bestätigen. © PCE Instruments... -
Seite 11: Betrieb
Schall geht schräg durch das Rohr bzw. durch die Flüssigkeit im Rohr. Die richtige Auswahl der Methode hängt vom Rohr und von der Beschaffenheit des Mediums ab. Hinterer Sensor Fließrichtung Vorderer Sensor Abstand Die genaue Beschreibung zur Positionierung der Sensoren und der Auswahl der Messmethode finden Sie ab Punkt 5.3 Sensoren. © PCE Instruments... -
Seite 12: Parameterkonfiguration
Auswahl der Sensoren, hier gibt es eine Auswahl von 16 Typen: User Insert Insert C11_45 Insert C11_60 Clamp-On M2 (TDS-M1) Clamp-On S1 Clamp-On S2 (TDS-S1) Clamp-On L2 (TDS-L1) Clamp-On TS-2 Standard-HS (TDS-HS) 10. Standard-HM (TDS-HM) 11. Clamp-On TL-1 © PCE Instruments... - Seite 13 Sensoren eingestellt und sollte nur nach einer Kalibrierung durch PCE geändert werden. Einstellung des Speicherintervalls 1 …. 65535 Sekunden; 0 Logger ist ausgeschaltet Modbus RTU Adresse einstellen 0 … 34463 Anzahl der Impulse pro Liter © PCE Instruments...
-
Seite 14: Sensoren
Um Ungenauigkeiten durch Turbulenzen in der Flüssigkeit zu vermeiden, sollte vor und hinter der Messstelle eine gerade Beruhigungsstrecke bedacht werden. Generell sagt man, dass vor der Messstelle die Länge mindestens 10 x den Rohrdurchmesser betragen sollte und hinter der Messstelle 5 x den Rohrdurchmesser. © PCE Instruments... - Seite 15 (4) Wenn sich eine Verschmutzung nicht beseitigen lässt, sollte deren Dicke als Teil der Auskleidung der Rohrleitung betrachtet werden. (5) Zwischen den Sensoren und der Rohroberfläche darf kein Luftspalt sein. Bringen Sie die Sensoren mit genügend Kontaktgel an. © PCE Instruments...
- Seite 16 Die V-Methode ist die am weitesten verbreitete Methode für den alltäglichen Gebrauch. Sie ist ideal für Rohrinnendurchmesser von 20 bis 300 Millimeter. Sie wird auch als reflektierende Methode bezeichnet. Sicht von oben auf die Rohrleitung Vorderer Sensor (am Einlauf) Sensorabstand Hinterer Sensor (am Auslauf) Fließrichtung © PCE Instruments...
- Seite 17 Sicht von oben auf die Rohrleitung Vorderer Sensor Abstand Fließrichtung Hinterer Sensor W-Methode Die W-Methode eignet sich für Messungen an Kunststoffrohren von 20 bis 100 Millimeter. Sicht von oben auf die Rohrleitung Vorderer Sensor Sensorabstand Hinterer Sensor Fließrichtung © PCE Instruments...
-
Seite 18: Datenlogger
Es gibt einen (Kalibrier-)Faktor zwischen der wirklichen Strömungsgeschwindigkeit und der vom Gerät angezeigten Strömungsgeschwindigkeit. Durch eine Kalibrierung lässt sich dieser Kalibrierfaktor bestimmen. Hierzu ist jedoch eine entsprechende Kalibriervorrichtung notwendig. Bitte senden Sie das Gerät zur Kalibrierung an PCE Instruments. Unsere Kontaktdaten finden Sie am Ende der Anleitung. Instandhaltung... - Seite 19 (2) Nehmen Sie ROM Parity Error (2) Permanente Kontakt mit der Probleme mit der Hardware Deutschland GmbH auf. Adjusting Gain Das Gerät stellt - - - gerade die Signalverstärkung (Gain) neu ein; die Zahl gibt den aktuellen Arbeitsfortschritt an. © PCE Instruments...
- Seite 20 Laden Sie die Batterie erneut auf. Sollte das Problem weiterhin bestehen, kontaktieren Sie bitte die PCE Deutschland GmbH. c) Bei einer Batteriespannung zwischen 3,70 und 3,90 V kann es zu Abweichungen zwischen der geschätzten und der tatsächlichen Laufzeit kommen. © PCE Instruments...
-
Seite 21: Kontakt
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments...
